Як правильно розрахувати вітрові навантаження на кріплення для плаского даху

Розрахунок вітрових навантажень на кріплення для плаского даху є обов’язковим етапом проектування будь-якої сонячної електростанції, розміщеної на горизонтальній або майже горизонтальній покрівлі. Без коректного розрахунку неможливо гарантувати стійкість конструкції при сильних поривах вітру. В Україні цей процес виконується на підставі державних будівельних норм, які визначають вітрові зони, базові значення тиску та коефіцієнти. Нижче детально розглянуто фізичні принципи, фактори впливу, методи розрахунку, нормативні вимоги, особливості вибору типу кріплення, типові помилки та практичні рекомендації.

Чому вітрові навантаження критично важливі

Вітер створює на поверхні сонячних панелей і несучої конструкції два основних види впливу — тиск і розрідження. Тиск притискає панелі до покрівлі, а розрідження формує підйомну силу вітру, яка прагне відірвати масив від поверхні. На пласкому даху ці процеси виражені особливо чітко, оскільки повітряний потік піднімається над будівлею і утворює зони турбулентності біля країв та кутів.

Підйомна сила вітру діє нерівномірно. Максимальні значення спостерігаються в крайових і кутових зонах покрівлі. Саме в цих місцях найчастіше починається зміщення або повний відрив панелей, якщо розрахунок кріплення по вітру виконано невірно або з недостатнім запасом. Центральна частина даху зазнає менших навантажень, проте ігнорувати її також не можна — при певних напрямках вітру зона розрідження може поширюватися і на центральні ділянки.

Вітрові навантаження плаский дах суттєво залежать від регіону розміщення об’єкта. Норми вітрового навантаження Україна виділяють кілька вітрових районів з різними характеристичними значеннями тиску. У південних і прибережних областях базові показники вищі, ніж у центральних. Карпатський регіон і західні області мають додаткові особливості через вплив рельєфу. Карта вітрових зон України дозволяє точно визначити необхідне значення для конкретної площадки.

Якщо розрахунок вітрового навантаження на панелі відсутній або виконаний спрощено без урахування всіх коефіцієнтів, конструкція втрачає необхідний запас міцності. Навіть якісні матеріали не компенсують ситуацію, коли підйомна сила перевищує утримуючі зусилля. Наслідками стають зміщення рядів, пошкодження кабельних трас, порушення герметичності покрівлі та зупинка частини станції. Саме тому проєктування вітростійкої конструкції завжди починається з детального аналізу вітрових умов майданчика.

Навантаження від вітру на покрівлю передається безпосередньо через систему кріплення. Баластні системи опираються за рахунок власної ваги, анкерні — за рахунок закріплення в несучих елементах будівлі. У будь-якому випадку необхідно виконати розрахунок утримуючих сил і порівняти їх з розрахунковим значенням навантаження. Коефіцієнт безпеки кріплення вводиться саме для того, щоб перекрити можливі відхилення у вихідних даних, якість монтажу та довготривалі зміни властивостей матеріалів.

Фізична природа підйомної сили

Підйомна сила виникає через різницю тисків над і під панеллю. Коли повітряний потік обтікає нахилену поверхню, над нею швидкість зростає, а тиск відповідно падає. Чим більший кут нахилу панелей і чим ближче вони розташовані до краю даху, тим сильніше проявляється цей ефект. Аеродинамічний коефіцієнт кількісно описує зазначене явище. Його величина залежить від геометрії масиву, наявності парапетів, відстані між рядами та висоти установки над поверхнею покрівлі.

На практиці підйомна сила може в кілька разів перевищувати власну вагу панелей і кріпильної системи. Тому розрахунок сили вітру на панелі є обов’язковим навіть для невеликих установок. Без нього неможливо коректно підібрати ні баластне, ні анкерне кріплення, а також забезпечити захист від зриву панелей протягом усього терміну експлуатації станції.

Основні фактори, що впливають на вітрове навантаження

На величину вітрового навантаження впливає цілий комплекс параметрів. Першим і визначальним є вітрова зона регіону. Вона задає базове характеристичне значення тиску. Другим важливим фактором є висота будівлі. Зі збільшенням висоти швидкість вітру зростає, тому в розрахунок вводиться коефіцієнт зміни тиску по висоті. Третім параметром виступає категорія місцевості. Відкрита рівнина формує значно вищий тиск порівняно з щільною міською забудовою, де будівлі створюють екрануючий ефект.

Форма та розміри масиву панелей також відіграють суттєву роль. Довгі безперервні ряди створюють більший опір потоку, ніж компактні групи. Кут нахилу безпосередньо впливає на аеродинамічний коефіцієнт. Відстань від краю даху визначає, чи потрапляє конструкція в зону максимального розрідження. Наявність парапетів може як знижувати, так і підвищувати навантаження в окремих ділянках залежно від їхньої висоти та розташування.

Тип покрівлі та її технічний стан впливають на вибір способу кріплення. М’яка рулонна покрівля часто не допускає свердління, тому в таких випадках застосовують баластні системи. Жорсткі покриття дозволяють використовувати анкерне кріплення. У будь-якому варіанті розрахунок баласту для панелей або розрахунок анкерних зусиль повинен враховувати реальний стан поверхні та її здатність сприймати додаткові навантаження.

Власна вага панелей і кріпильної системи частково компенсує підйомну силу. Проте цієї ваги зазвичай недостатньо, особливо в регіонах з підвищеною вітровою активністю. Тому додають баласт або збільшують кількість анкерних точок. Коефіцієнт вітрового навантаження разом із коефіцієнтом безпеки кріплення дозволяють закласти необхідний запас міцності.

Вплив розташування масиву на даху

Крайові та кутові зони даху вимагають посиленого кріплення. У цих місцях навантаження можуть перевищувати значення в центрі в півтора-два рази. При проєктуванні кріплення для СЕС рекомендується або збільшувати кількість точок фіксації в крайових зонах, або відступати від краю на відстань, де величина навантаження помітно знижується. Центральна частина даху допускає застосування більш економічних рішень без втрати загальної стійкості.

Кліматичні особливості території України

Вітрові зони України мають суттєві відмінності. У прибережних районах Одеської, Херсонської та Миколаївської областей частіше фіксуються сильні пориви, пов’язані з морськими циклонами. Західні області зазнають додаткового впливу гірського рельєфу. Центральні регіони характеризуються більш помірними значеннями, проте і тут виконання розрахунку залишається обов’язковим. Норми вітрового навантаження Україна враховують зазначені відмінності через карти районування та відповідні таблиці.

Спрощений метод розрахунку

Спрощений метод дозволяє швидко оцінити порядок величин і визначити доцільний тип кріплення. Він базується на формулі з будівельних норм: розрахункове значення навантаження дорівнює добутку коефіцієнта надійності, характеристичного тиску та аеродинамічного коефіцієнта. Характеристичний тиск визначають за картою вітрових районів. Аеродинамічний коефіцієнт обирають залежно від кута нахилу панелей і схеми їх розташування.

Отриманий тиск множать на площу однієї панелі або групи панелей і отримують силу, що діє на кріплення. Для зон розрідження застосовують від’ємний коефіцієнт. Далі цю силу порівнюють з утримуючими зусиллями — власною вагою панелей, масою баласту та міцністю анкерів. Якщо утримуюча сила з урахуванням коефіцієнта безпеки перевищує розрахункове навантаження, конструкція вважається стійкою.

Цей підхід підходить для попередньої оцінки та невеликих об’єктів. Для великих комерційних станцій доцільніше виконувати детальніший розрахунок із зонуванням покрівлі. Проте навіть спрощений метод дає чітке розуміння, чи достатньо буде баластного кріплення, чи необхідно переходити на анкерне.

Послідовність дій при спрощеному розрахунку

• Визначити вітровий район площадки за актуальною картою.
• Обрати характеристичне значення тиску для даного району.
• Врахувати висоту будівлі та категорію місцевості.
• Застосувати відповідний аеродинамічний коефіцієнт.
• Обчислити силу та порівняти її з утримуючими зусиллями системи кріплення.

Після отримання результату коригують схему розташування панелей, збільшують масу баласту або додають додаткові анкерні точки. Розрахунок кріплення по вітру на цьому етапі вже дозволяє уникнути більшості грубих помилок.

Нормативні документи та коефіцієнти

Основним документом, що регулює розрахунок вітрових навантажень в Україні, є державні будівельні норми, присвячені навантаженням і впливам. У них наведені карти вітрових районів, таблиці характеристичних значень тиску та правила визначення розрахункових навантажень. Для сонячних станцій на пласких дахах застосовують загальні положення цих норм з урахуванням специфіки окремо встановлених конструкцій, які не є частиною самої будівлі.

Коефіцієнт вітрового навантаження враховує зміну тиску по висоті та тип місцевості. Аеродинамічний коефіцієнт відображає форму обтіканого об’єкта. Коефіцієнт надійності вводить необхідний запас. При розрахунку баласту додатково враховують коефіцієнт тертя між баластом і покрівельним покриттям. Для анкерних систем обов’язково перевіряють несучу здатність основи.

Дотримання нормативних вимог є обов’язковим для об’єктів, які проходять експертизу або страхування. Навіть при встановленні станції для власних потреб слідування нормам забезпечує безпеку експлуатації та захищає власника від можливих претензій. Розрахунок вітрового навантаження на панелі за чинними нормами є стандартною практикою професійного проектування.

Основні коефіцієнти, що застосовуються

• Характеристичне значення тиску за вітровим районом.
• Коефіцієнт зміни тиску по висоті будівлі.
• Аеродинамічний коефіцієнт.
• Коефіцієнт надійності за навантаженням.
• Коефіцієнт безпеки кріплення.

Усі зазначені величини беруться з нормативних таблиць або результатів спеціальних випробувань матеріалів. Їх правильне застосування забезпечує коректний розрахунок утримуючих сил і загальну стійкість конструкції.

Як розрахунок впливає на вибір типу кріплення

Результати розрахунку безпосередньо визначають, який тип кріплення доцільно застосовувати. При помірних навантаженнях і покрівлі, що допускає додаткову вагу, обирають баластне кріплення. Воно не вимагає свердління поверхні та зберігає цілісність гідроізоляції. Розрахунок баласту для панелей показує необхідну масу на кожен квадратний метр або на кожну окрему панель.

При високих навантаженнях або обмеженнях щодо додаткової ваги застосовують анкерне кріплення для даху. Анкери передають зусилля безпосередньо на несучі конструкції будівлі. У цьому випадку обов’язково виконують розрахунок анкерних зусиль. Іноді комбінують обидва підходи: у центральній частині використовують баласт, а по краях — анкери.

Характеристики баластних систем

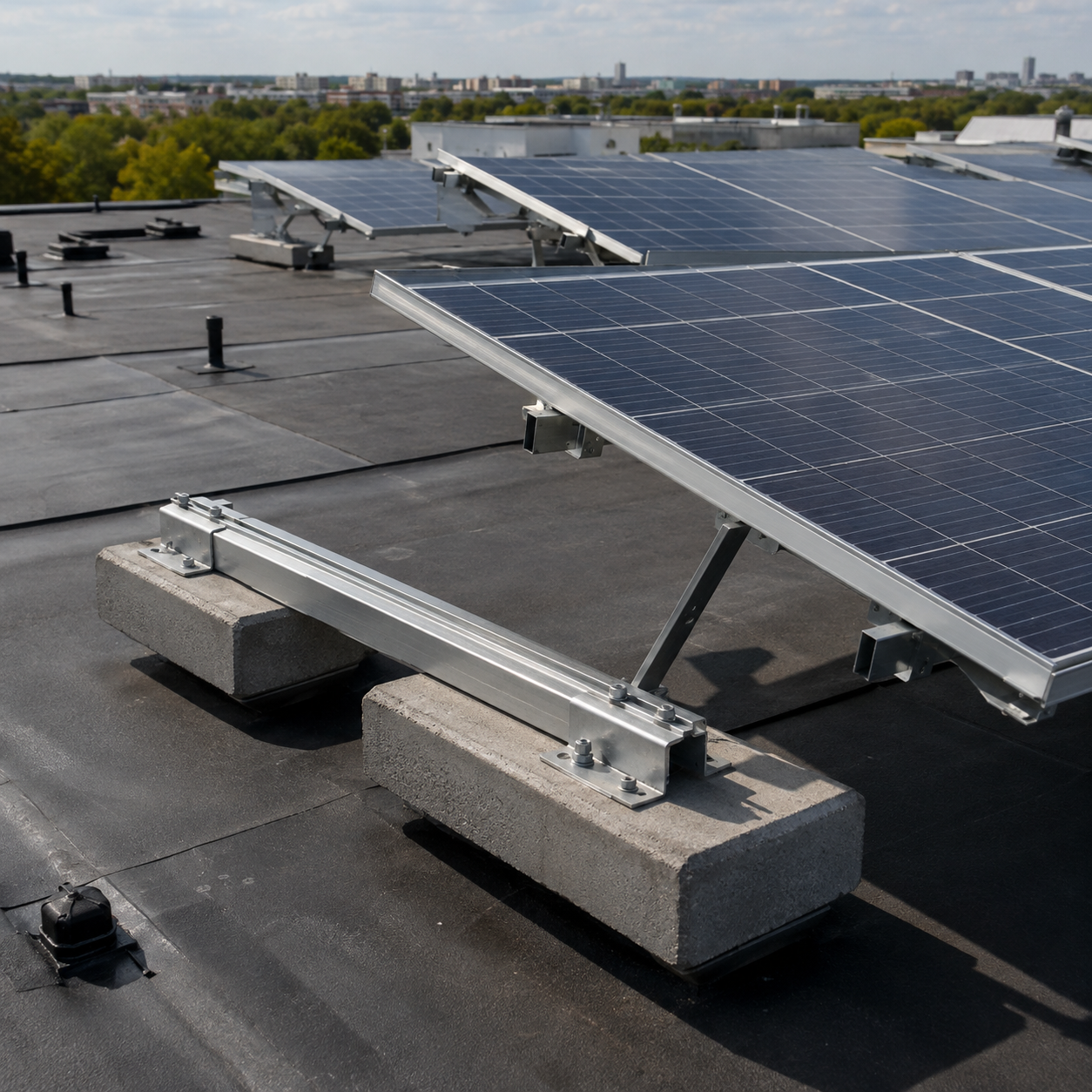

Баластні системи складаються з опорних елементів, напрямних профілів і вантажів. Вантажі виготовляють переважно з бетону або інших щільних матеріалів. Система рівномірно розподіляє навантаження по площі покрівлі. Кут нахилу панелей у таких системах зазвичай становить 10–15 градусів, що помітно знижує підйомну силу порівняно з більш крутими кутами. Баластні рішення добре підходять для м’яких покрівель і об’єктів, де свердління є небажаним або забороненим.

Характеристики анкерних систем

Анкерні системи фіксуються безпосередньо в несучих елементах будівлі. Вони значно компактніші за баластні та майже не додають додаткової ваги на перекриття. Водночас вимагають якісної герметизації всіх точок кріплення. Такі системи застосовують на жорстких покриттях і при високих вітрових навантаженнях. Розрахунок анкерних зусиль є обов’язковим етапом для перевірки несучої здатності основи.

Коли доцільніше обирати баласт

Баластне кріплення краще підходить при помірних вітрових навантаженнях, на покрівлях з обмеженою можливістю свердління та у випадках, коли перекриття здатне витримати додаткову вагу. Воно простіше в монтажі та не порушує цілісність гідроізоляційного шару.

Коли доцільніше обирати анкери

Анкерне кріплення обирають при високих розрахункових навантаженнях, на легких перекриттях або коли необхідно мінімізувати додаткову вагу. Воно забезпечує жорсткішу фіксацію, проте вимагає доступу до несучих конструкцій і більш ретельної герметизації.

Типові помилки при розрахунках

Однією з найпоширеніших помилок є використання середніх значень швидкості вітру замість розрахункових. Середні показники не відображають пікові пориви, які саме й створюють максимальне навантаження. Другою поширеною помилкою є ігнорування зонування даху. Навантаження біля країв і в центрі суттєво відрізняються, і застосування єдиного коефіцієнта для всієї площі призводить до недооцінки зусиль у критичних зонах.

Третьою помилкою стає недостатній коефіцієнт безпеки. Іноді його свідомо знижують з метою економії матеріалів, що підвищує ризик. Четвертою — неправильний вибір аеродинамічного коефіцієнта без урахування конкретної геометрії масиву. П’ятою — відсутність урахування переважних напрямків вітру. Шостою — нехтування технічним станом покрівлі, через що навіть правильний розрахунок баласту не дає очікуваного результату.

Усі ці помилки призводять до недооцінки підйомної сили та недостатньої стійкості панелей до вітру. Розрахунок кріплення сонячних панелей повинен виконуватися з повним урахуванням усіх факторів, а не на основі усереднених або спрощених даних.

Практичні рекомендації

Перед початком проектування необхідно зібрати точні дані про площадку: адресу об’єкта, висоту будівлі, тип і технічний стан покрівлі, наявність і висоту парапетів. Далі визначають вітровий район за актуальною картою. Після цього виконують розрахунок вітрового навантаження на панелі з урахуванням усіх необхідних коефіцієнтів. Отримані результати порівнюють з можливостями обраної системи кріплення та закладають відповідний запас міцності.

При виборі баластного кріплення обов’язково перевіряють несучу здатність перекриття. При виборі анкерного — міцність і стан основи. Панелі доцільно розташовувати з відступом від країв або посилювати кріплення саме в крайових зонах. Матеріали повинні бути розраховані на тривалу експлуатацію в умовах відкритого повітря та змінних температур.

Після завершення монтажу рекомендується проводити періодичний огляд кріплень, особливо після сильних вітрових явищ. Своєчасне виявлення ослаблень дозволяє запобігти серйозним пошкодженням. Для коректного виконання всіх етапів доцільно залучати спеціалістів, які мають досвід повного циклу робіт — від розрахунку до монтажу.
