Фасадне кріплення сонячних панелей: повний розбір, коли стіна працює краще даху

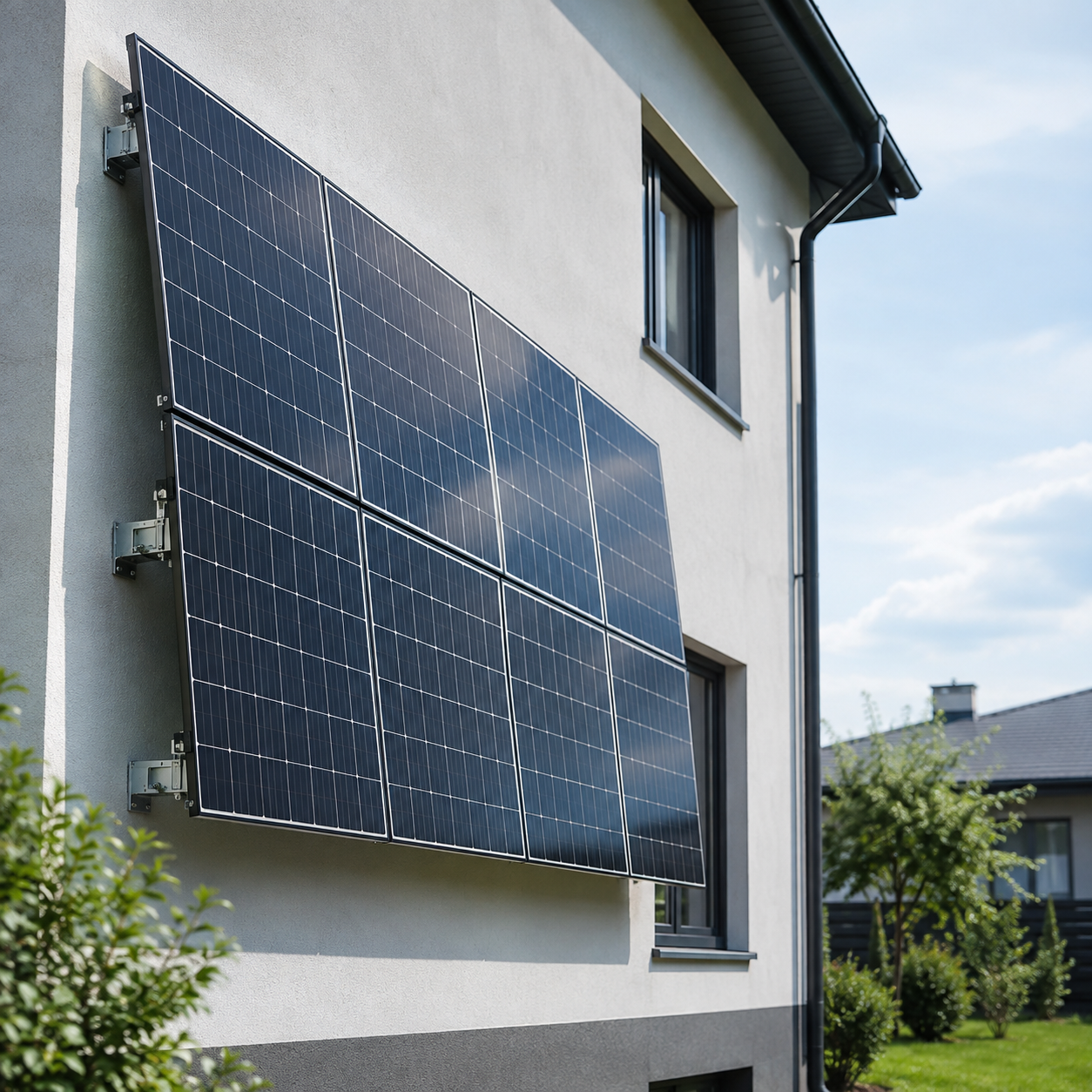

Фасадне кріплення сонячних панелей — це спосіб розміщення фотомодулів на вертикальній або майже вертикальній поверхні будівлі. На відміну від звичного монтажу на скатному чи пласкому даху, тут панелі стоять під кутом близько 90 градусів до горизонту. Такий підхід дедалі частіше розглядають в Україні, коли дах зайнятий, має складну форму, недостатню несучу здатність або коли власник хоче зберегти його зовнішній вигляд. Монтаж сонячних панелей на фасад дозволяє використати вільну стіну і отримувати електроенергію, але при цьому має свої технічні особливості та обмеження, які важливо розуміти до початку проєктування.

У цьому матеріалі докладно розберемо, що являє собою система кріплення на фасад, які види продукції існують, для яких стін і умов вони призначені, як впливає орієнтація фасаду на виробіток, які навантаження виникають і в яких випадках вертикальний монтаж сонячних панелей справді виправданий. Також розглянемо, чому генерація взимку у таких систем часто виявляється вищою за очікувану, як поєднується фасадне розміщення з утепленням і що потрібно враховувати при виборі кріплення.

Що таке фасадне кріплення і як воно влаштоване

Фасадне кріплення сонячних панелей — це комплект елементів, який забезпечує надійну фіксацію фотомодулів на стіні будівлі. Основу системи становлять кронштейни, які кріпляться безпосередньо до несучої конструкції стіни, напрямні профілі, по яких виставляються ряди панелей, і кріпильні елементи для самих модулів. Додатково використовуються ущільнювальні деталі, які захищають місця кріплення від вологи та запобігають корозії.

Головна відмінність від покрівельних систем — кут нахилу 90°. Панелі розташовуються практично вертикально, тому змінюється характер впливу вітру, снігу та сонячного випромінювання. Вітрове навантаження на вертикальну поверхню значно вище, ніж на похилу, тому всі елементи системи розраховуються із запасом міцності. При цьому сніг майже не затримується на поверхні модулів і швидко сходить, що позитивно впливає на роботу станції в зимовий період.

Фасадне розміщення сонячних панелей застосовується як на приватних будинках, так і на комерційних та промислових об’єктах. Найчастіше його обирають, коли потрібно встановити додаткову потужність без втручання в покрівлю або коли південна стіна має велику вільну площу. Встановлення сонячних панелей на вертикальну поверхню також зручне з точки зору обслуговування: доступ до модулів зазвичай простіший, ніж на висоті даху.

Основні елементи системи

Будь-яка система кріплення на фасад складається з кількох ключових груп комплектуючих. Кронштейни відповідають за передачу навантаження від панелей на стіну. Вони можуть бути фіксованими або регульованими за виносом, що дозволяє створити вентильований зазор між модулем і поверхнею стіни. Напрямні профілі служать основою для кріплення фотомодулів і забезпечують рівну площину встановлення. Кріплення для модулів (притиски, кляммери) фіксує панелі в потрібному положенні. Ущільнювачі та прокладки захищають отвори і точки контакту від проникнення вологи.

Матеріали, з яких виготовляють ці елементи, найчастіше — оцинкована сталь або алюмінієві сплави. Вони стійкі до корозії і розраховані на тривалу роботу в умовах українського клімату. Вибір конкретного матеріалу залежить від типу стіни, розрахункових навантажень і вимог до зовнішнього вигляду.

Як працює вентильований зазор

При монтажі на фасад важливо залишати повітряний проміжок між панеллю і стіною. Цей зазор виконує одразу кілька функцій. По-перше, він знижує нагрів модуля в спекотну погоду, що позитивно позначається на ефективності. По-друге, запобігає передачі надлишкового тепла на стіну і не порушує тепловий режим будівлі. По-третє, дозволяє волозі вільно йти і не накопичуватися в зоні кріплення. Особливо це актуально, коли фасад уже має утеплення: правильний зазор зберігає працездатність теплоізоляційного шару.

Види продукції і для яких завдань вони призначені

Системи фасадного кріплення різняться за конструкцією, матеріалом і способом фіксації на стіні. Вибір конкретного виду залежить від матеріалу стіни, її стану, наявності утеплювача, розрахункових вітрових навантажень і запланованої конфігурації панелей.

Кріплення для бетонних і цегляних стін

Для щільних несучих стін (монолітний бетон, повнотіла цегла) застосовують системи з анкерним кріпленням. Кронштейни фіксуються безпосередньо в матеріал стіни через хімічні або механічні анкери. Така конструкція забезпечує високу несучу здатність і добре витримує вітрове навантаження. Ці рішення найчастіше використовують на капітальних будівлях, де стіна має достатню міцність і товщину.

Для пустотілої цегли або газобетону потрібні спеціальні анкери зі збільшеною зоною розпору або хімічні склади, які розподіляють навантаження на більшу площу. Неправильний вибір кріплення в цьому випадку може призвести до послаблення фіксації з часом.

Кріплення для стін з утеплювачем і вентильованих фасадів

Коли стіна вже утеплена або планується поєднати монтаж панелей із системою вентильованого фасаду, використовують кронштейни збільшеної довжини. Вони дозволяють винести площину панелей за межі утеплювача і зберегти повітряний зазор. Такі системи складніші в проєктуванні, але дають можливість одночасно вирішувати завдання енергоефективності будівлі та генерації електроенергії.

Поєднання з утепленням вимагає точного розрахунку теплових містків і правильного вибору точок кріплення, щоб не порушити цілісність теплоізоляційного контуру.

Кріплення для легких конструкцій і сендвіч-панелей

Для стін із сендвіч-панелей або каркасних конструкцій застосовують системи з розподіленим навантаженням. Кріплення виконується не в одну точку, а через спеціальні пластини або профілі, які передають зусилля на несучі елементи каркаса. Це знижує ризик деформації обшивки і забезпечує стабільність усієї конструкції.

Такі рішення часто зустрічаються на складах, виробничих корпусах і швидкозводимих будівлях, де південний фасад має велику площу і зручний для розміщення модулів.

Регульовані та фіксовані системи

Фіксовані кронштейни задають постійний винос і кут. Вони простіші й дешевші, але вимагають точної підготовки поверхні. Регульовані системи дозволяють коригувати положення напрямних у невеликих межах, що спрощує монтаж на нерівних стінах і допомагає витримати єдину площину ряду панелей.

• Фіксовані системи — для рівних бетонних і цегляних стін із передбачуваною геометрією.
• Регульовані системи — для стін із перепадами, утеплених фасадів і складних конфігурацій.
• Системи зі збільшеним виносом — коли потрібно зберегти вентильований зазор або обійти виступаючі елементи.

Вибір між цими варіантами безпосередньо впливає на швидкість монтажу та підсумкову надійність конструкції.

Коли фасадне розміщення має сенс

Фасадне розміщення сонячних панелей виправдане в кількох типових ситуаціях. Перша — коли дах уже зайнятий іншим обладнанням, має складну багатоскатну форму або покритий матеріалом, який складно відновлювати після свердління. Друга — коли південна або південно-східна стіна вільна і не затінюється. Третя — коли власник хоче отримати додаткову потужність без збільшення навантаження на покрівельні конструкції.

Вертикальний монтаж сонячних панелей особливо добре проявляє себе в зимовий період. Низьке сонце краще потрапляє на вертикальну поверхню, а сніг не затримується. Тому генерація взимку у фасадних систем часто виявляється вищою, ніж у панелей, встановлених під класичним кутом. Влітку картина зворотна: високе сонце дає менше прямих променів на вертикальну площину, і виробіток знижується.

Багато об’єктів в Україні використовують комбінований підхід: основну частину потужності розміщують на даху під оптимальним кутом, а фасад задіюють як доповнення. Такий варіант дозволяє згладити сезонні коливання і більш рівномірно розподіляти генерацію протягом року.

Орієнтація фасаду та її вплив

Орієнтація фасаду — один із найважливіших факторів. Ідеальний варіант — південний фасад без затінення. Південно-східний і південно-західний дають прийнятні результати. Східний і західний фасади зміщують пік виробітку на ранкові або вечірні години. Північний фасад практично не використовують через вкрай низьку генерацію.

Перед прийняттям рішення рекомендується оцінити, скільки годин на день стіна перебуває під прямим сонячним світлом у різні сезони і чи немає поруч об’єктів, які створюють тривалу тінь. Навіть часткове затінення може помітно знизити віддачу, особливо якщо система зібрана без оптимізаторів потужності.

Естетика та архітектурні обмеження

Естетика фасадних панелей залежить від обраного типу модулів, кольору рами та способу компонування. Сучасні системи дозволяють розташувати панелі акуратними рядами або закрити частину стіни, створюючи візуально завершений вигляд. При цьому в історичній забудові, охоронних зонах або за жорстких вимог до зовнішнього вигляду будівлі може знадобитися дозвіл на фасад. У приватному секторі таких обмежень зазвичай менше, але перевіряти місцеві правила все одно варто.

Обмеження та технічні нюанси

Обмеження фасадного кріплення пов’язані з фізикою роботи панелей, характеристиками стіни та зовнішніми умовами. Головне обмеження — зниження річної виробітки порівняно з оптимальним кутом нахилу. Різниця може становити від 15 до 30 відсотків залежно від регіону та орієнтації. Тому розраховувати на максимальну віддачу, як від класичної дахової системи, не варто.

Друге важливе обмеження — стан і несуча здатність стіни. Навантаження на стіну від панелей включає власну вагу модулів і кріплення, а також вітровий тиск. Для бетонних і повнотілих цегляних стін ці навантаження зазвичай перебувають у допустимих межах. Для газобетону, пустотілої цегли та легких конструкцій потрібен окремий розрахунок і спеціальні анкери.

Третє обмеження — затінення. Вертикальні панелі сильніше залежать від навколишніх об’єктів. Дерево, сусідній будинок або навіть високий паркан можуть створювати тривалу тінь у певні години доби та сезони. Перед монтажем бажано провести аналіз затінення.

Четверте обмеження — тепловий режим. Якщо панель встановлена без повітряного зазору, вона сильніше нагрівається, що знижує ККД, і може передавати тепло стіні. Тому якісні системи завжди передбачають вентильований проміжок.

Вітрове навантаження

Вітрове навантаження на вертикальну поверхню суттєво вище, ніж на похилу. Особливо це помітно на верхніх поверхах і у відкритій місцевості. Система кріплення повинна бути розрахована на відповідні вітрові райони України. Приморські та степові зони вимагають більш посилених рішень. Кронштейни і напрямні з оцинкованої сталі або алюмінію з правильним перерізом забезпечують необхідну міцність і довговічність.

Коли фасадний монтаж краще не застосовувати

Є ситуації, в яких від вертикального розміщення краще відмовитися. Якщо південна стіна сильно затінена більшу частину дня, якщо стіна має пошкодження або недостатню міцність, якщо місцеві правила забороняють зміну зовнішнього вигляду фасаду, або якщо пріоритетом є максимальна річна виробітка — у цих випадках розумніше розглянути класичний монтаж на покрівлі або наземну установку.

• Сильне постійне затінення південної стіни.
• Слабка або пошкоджена несуча конструкція.
• Жорсткі архітектурні або дозвільні обмеження.
• Необхідність отримати максимально можливу річну генерацію.

У таких умовах фасадне кріплення або дасть занадто низьку віддачу, або створить технічні чи юридичні ризики.

Характеристики і на що звертати увагу при виборі

При виборі системи кріплення на фасад важливо враховувати кілька характеристик. Матеріал кронштейнів і профілів повинен відповідати умовам експлуатації та типу стіни. Товщина і переріз елементів визначають здатність витримувати вітрові навантаження. Наявність регулювань спрощує монтаж на нерівних поверхнях. Можливість створення вентильованого зазору критична для утеплених стін і для підтримання оптимального теплового режиму модулів.

Також варто звернути увагу на сумісність кріплення з обраними фотомодулями. Різні виробники панелей мають свої вимоги до точок кріплення та допустимих зусиль. Використання невідповідних притисків може призвести до пошкодження рами або скла модуля.

Для повного комплекту часто потрібні не лише кронштейни і напрямні, а й ущільнювальні елементи. Вони захищають отвори в стіні та точки контакту металу з металом. Без якісних ущільнювачів термін служби системи може скоротитися через корозію та проникнення вологи.

Зв’язок з іншими видами кріплення

Фасадні рішення часто розглядають разом з іншими системами. Якщо частина станції планується розмістити на даху, корисно заздалегідь порівняти характеристики. Для пласких покрівель використовують баластні або анкерні системи, для скатних — спеціальні гаки та напрямні. Наземні установки застосовують, коли на будівлі немає підходящих поверхонь. Усі ці варіанти можна знайти у відповідних розділах: кріплення для плаского даху, кріплення для похилого даху та кріплення для наземної установки.

Самі фотомодулі підбирають з урахуванням вертикальної орієнтації. Деякі моделі краще переносять роботу під кутом 90°. Докладніше з асортиментом можна ознайомитися в розділі фотомодулі сонячні панелі та в категорії стаціонарні фотомодулі.

Загальний каталог кріплення та ущільнювачів також варто вивчити заздалегідь: кріплення та ущільнювачі. А спеціалізовані фасадні рішення зібрані тут: фасадне кріплення.

Практичні аспекти монтажу на вертикальну поверхню

Монтаж СЕС на фасаді будівлі починається з обстеження стіни. Потрібно визначити матеріал, товщину, наявність прихованих комунікацій, стан поверхні та можливість встановлення анкерів. Після цього виконують розмітку і встановлюють кронштейни. Потім монтують напрямні, виставляють їх в одну площину і закріплюють фотомодулі.

Особливу увагу приділяють герметизації точок кріплення. Навіть невелике порушення гідроізоляції з часом може призвести до появи вологи всередині стіни. Тому ущільнювачі та герметизуючі склади використовують обов’язково.

При роботі на висоті дотримуються вимог безпеки. Доступ до верхніх рядів панелей зазвичай організовують через будівельні риштування або люльки. Після завершення монтажу перевіряють надійність усіх з’єднань і відсутність перекосів.

Поєднання з існуючим фасадом

Якщо будівля вже має декоративне оздоблення або вентильований фасад, система кріплення повинна бути узгоджена з існуючою конструкцією. Іноді кронштейни кріплять до несучих елементів через спеціальні адаптери, щоб не пошкодити облицювання. В інших випадках панелі інтегрують у загальну площину фасаду, роблячи їх частиною архітектурного рішення.

Такий підхід вимагає більш ретельного проєктування, але дозволяє зберегти єдиний зовнішній вигляд будівлі та уникнути відчуття «навісного» обладнання.

Підсумкові рекомендації щодо вибору та застосування

Фасадне кріплення сонячних панелей — це спеціалізоване рішення, яке добре працює за певних умов. Воно має сенс, коли є вільна південна або близька до півдня стіна, дах зайнятий чи незручний, а власник готовий прийняти певне зниження літньої виробітки заради додаткової потужності та зручності розміщення.

Перед початком робіт важливо оцінити орієнтацію фасаду, перевірити відсутність сильного затінення, переконатися в міцності стіни та уточнити можливі архітектурні обмеження. Після цього підбирають тип системи — для бетонних стін, для утеплених фасадів або для легких конструкцій — і комплектуючі до неї.

• Оцініть орієнтацію та затінення стіни в різні сезони.
• Перевірте несучу здатність і стан матеріалу стіни.
• Оберіть систему з урахуванням вітрових навантажень і необхідності вентильованого зазору.
• Переконайтеся в сумісності кріплення з обраними фотомодулями.
• Передбачте якісну герметизацію всіх точок кріплення.

При дотриманні цих умов вертикальний монтаж сонячних панелей стає надійним і довговічним способом використати вільні поверхні будівлі. Система працює стабільно, сніг не створює додаткових проблем, а доступ для обслуговування залишається відносно простим. Головне — заздалегідь розуміти обмеження і підбирати комплектуючі під конкретний об’єкт, а не за загальним принципом.

Якщо частина станції планується розмістити на інших поверхнях, має сенс заздалегідь порівняти всі доступні варіанти кріплення і обрати оптимальну комбінацію для вашої будівлі. Правильно спроєктована система з урахуванням орієнтації фасаду, вітрового навантаження та теплового режиму прослужить багато років і виконуватиме своє завдання без зайвих складнощів.
