Чому ущільнювач для сонячних панелей визначає довговічність усієї електростанції

Коли мова заходить про сонячну електростанцію, більшість людей у першу чергу думають про потужність модулів, ефективність інвертора та надійність кріплень. При цьому майже ніхто не згадує про невеликий еластичний профіль, який стоїть між алюмінієвою рамою та монтажною системою. Саме ущільнювач для сонячних панелей відповідає за те, щоб вода, пил, вібрація та перепади температур не руйнували конструкцію зсередини. Без нього навіть найсучасніші фотомодулі починають втрачати продуктивність уже через один-два сезони.

В умовах українського клімату цей елемент набуває особливого значення. Взимку температура опускається нижче мінус двадцяти, влітку розігрівається вище тридцяти п’яти, а між цими крайнощами йдуть затяжні дощі та сильні вітри. Ущільнювач для сонячних батарей повинен витримувати все це роками, зберігаючи еластичність і герметичність. Розберемо докладно, що являє собою цей профіль, з яких матеріалів його роблять, які види існують і як правильно підібрати рішення під конкретний тип монтажу.

Що таке ущільнювач для сонячних панелей і як він працює

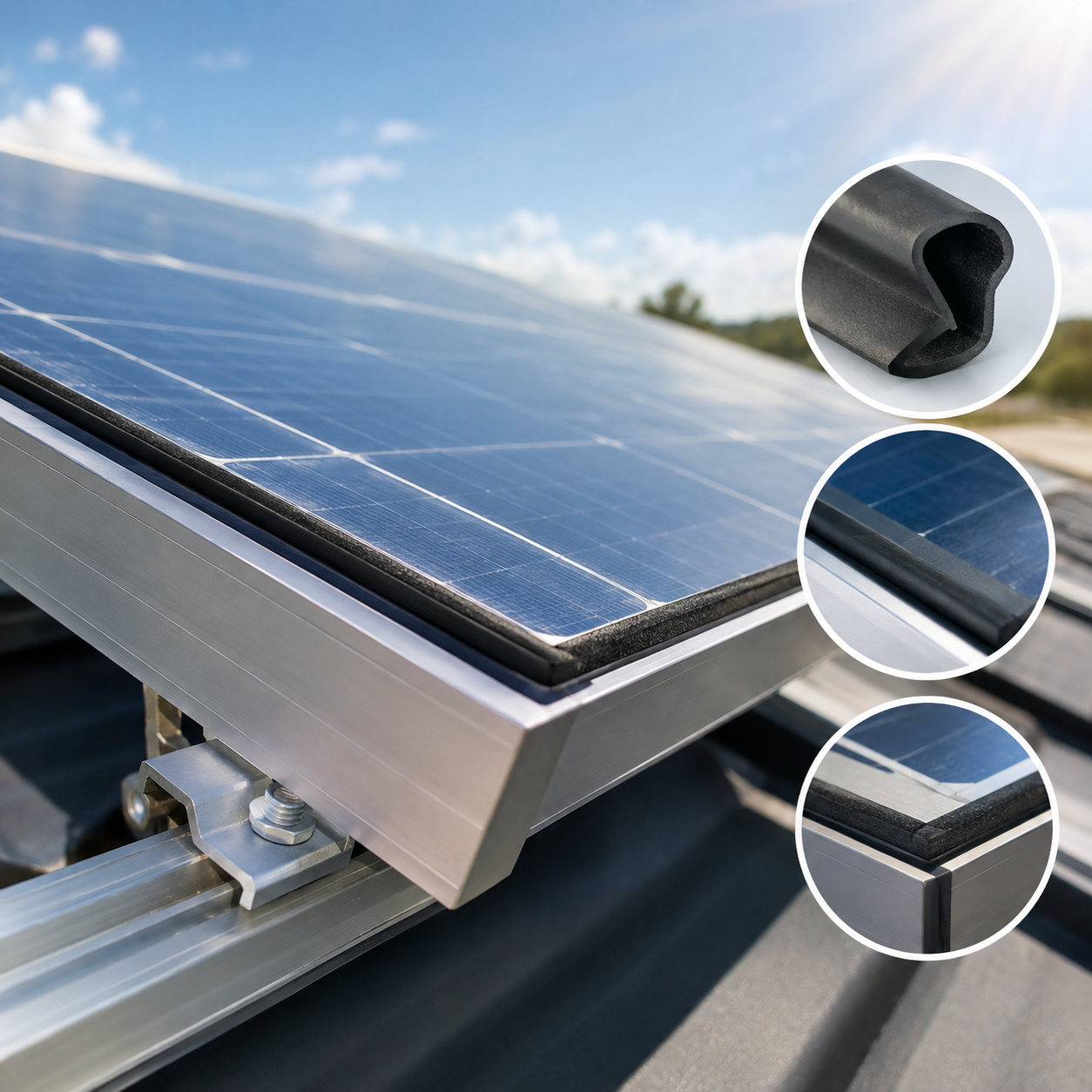

Ущільнювач для фотомодулів — це довгий еластичний профіль спеціальної форми, який встановлюється в паз алюмінієвої рами модуля або в паз монтажної рейки. Його головне завдання — заповнити зазор між двома жорсткими поверхнями і створити кілька контурів герметизації. Коли модуль притискається до кріплення, профіль стискається і щільно прилягає до стінок паза, не даючи волозі, пилу та повітрю проникати всередину.

Робота ущільнювача базується на властивості еластичних матеріалів відновлювати форму після стиснення. У процесі експлуатації сонячна панель постійно відчуває навантаження: температурне розширення алюмінію і скла, вітрові вібрації, тиск снігу взимку. Ущільнювальна гумка для сонячних модулів приймає ці навантаження на себе і гасить їх, не передаючи напруження на скло та фотоелементи.

Окрім механічного захисту профіль забезпечує водонепроникність стиків. Навіть невеликий зазор в один міліметр з часом стає каналом для конденсату. Взимку вода замерзає, розширюється і поступово руйнує структуру рами. Влітку волога провокує корозію контактів і зниження ізоляції. Якісний герметизуючий профіль для сонячних панелей перекриває ці ризики на весь термін служби системи.

Основні фізичні характеристики якісного ущільнювача

Щоб профіль виконував свої функції десятиліттями, він повинен володіти певним набором властивостей. Перше — морозостійкість. Матеріал не повинен втрачати еластичність при температурах до мінус сорока градусів. Друге — УФ-стійкість. Під постійним впливом сонячного випромінювання багато гуми тріскаються і кришаться вже через два-три роки. Третє — сумісність з алюмінієм. Деякі склади виділяють речовини, які прискорюють корозію металу.

Важливим параметром є твердість за Шором. Для ущільнювачів сонячних систем оптимальний діапазон становить від 50 до 70 одиниць. М’якший матеріал швидко зминається і перестає створювати потрібне зусилля. Жорсткіший погано компенсує нерівності і може пошкоджувати покриття рами. Також враховують ступінь стиснення. Правильний ущільнювач працює в діапазоні деформації 20–40 % від початкової висоти. У цьому коридорі він зберігає пружність і забезпечує стабільний контакт.

Термін служби якісного профілю зазвичай становить 25 років і більше. Це відповідає розрахунковому періоду експлуатації більшості сучасних модулів. Якщо ущільнювач руйнується раніше, вся система починає втрачати герметичність, і з’являються приховані проблеми, які складно діагностувати без розбирання.

Матеріали, з яких виготовляють ущільнювачі

На ринку зустрічаються два основні матеріали — ЕПДМ і силікон. Кожен має свої особливості та сфери застосування.

ЕПДМ-профіль

ЕПДМ (етилен-пропілен-дієновий каучук) — найпоширеніший матеріал для ущільнювачів сонячних панелей. Він володіє високою стійкістю до озону, ультрафіолету, води та більшості хімічних речовин, з якими може контактувати на даху. ЕПДМ зберігає еластичність у широкому діапазоні температур і не вступає в реакцію з алюмінієм. Саме тому більшість виробників монтажних систем рекомендують саме цей тип профілю.

Чорний колір ЕПДМ не випадковий. До складу матеріалу входять спеціальні стабілізатори, які краще працюють у темній матриці. Світлі варіанти зустрічаються рідше і зазвичай мають коротший термін служби під відкритим сонцем.

Силіконові ущільнювачі

Силікон застосовують рідше і в основному у вигляді герметиків, а не готових профілів. Він володіє відмінною термостійкістю і добре працює при дуже високих температурах. Однак чистий силіконовий профіль дорожчий і іноді гірше опирається механічному стиранню. У сонячних системах силікон частіше використовують для додаткової герметизації окремих вузлів, а не як основний ущільнювач по всьому периметру модуля.

Види ущільнювачів та їх призначення

Залежно від місця встановлення та конструкції монтажної системи застосовують різні типи профілів. Нижче розглянуто основні варіанти та ситуації, в яких кожен з них працює найбільш ефективно.

Профільний ущільнювач для панелей

Це класичний варіант, який вставляється безпосередньо в паз алюмінієвої рами фотомодуля. Профіль має складний переріз з двома або трьома ущільнювальними губками. При притисканні модуля губки створюють лабіринт, через який воді вкрай складно пройти. Такий ущільнювач для алюмінієвого профілю панелей використовується практично у всіх типах систем — і на скатних дахах, і на пласких, і на наземних конструкціях.

Ущільнювач для монтажного профілю

Його встановлюють у паз направляючої рейки, на яку потім укладають модулі. Цей тип частіше застосовують у системах для плаского даху та в наземних установках. Він захищає місце контакту рами з кріпильним профілем і одночасно працює як амортизатор. Ущільнювач для пазового профілю особливо важливий там, де конструкція відчуває підвищені вібрації.

Ущільнювач для алюмінієвого паза

Застосовується при збиранні конструкцій зі стандартних алюмінієвих профілів. Він закриває технологічні отвори та поздовжні стики, через які теоретично може проникати волога. Такий профіль часто використовують у фасадних системах і в складних багаторівневих кріпленнях.

Еластичний ущільнювач для панелей у дахових системах

Для скатних дахів вибирають профілі з підвищеною стійкістю до зсувних навантажень. Вода на похилій поверхні стікає швидше, але при цьому створюється постійний тиск на нижню крайку модуля. Ущільнювач для дахових сонячних систем повинен надійно тримати герметичність саме в цій зоні. Докладніше про кріплення для таких дахів можна дізнатися в розділі кріплення для похилого даху.

Ущільнювачі для пласких дахів та наземних конструкцій

На пласкому даху модулі часто встановлюють за допомогою баластних або притискних систем. Тут ущільнювач працює в парі з притискними пластинами і повинен компенсувати невеликі нерівності основи. Для наземних установок вимоги до герметизації трохи нижчі, бо вода вільно йде вниз, але захист від пилу і вібрації залишається важливим. Варіанти кріплень для таких об’єктів представлені в розділах кріплення для плаского даху та кріплення для наземної установки.

Фасадні рішення

При вертикальному монтажі на фасад навантаження розподіляється інакше. Ущільнювач тут додатково допомагає утримувати модуль і знижувати передачу вібрацій від будівлі. Для таких систем використовують спеціальні вузькі профілі, розраховані на роботу у вертикальному положенні. Докладніше про фасадні рішення — у каталозі фасадне кріплення.

Як відбувається герметизація стиків сонячних панелей

Процес герметизації починається ще на етапі проектування. Потрібно точно знати глибину і ширину паза рами модуля. Більшість виробників вказують ці розміри в технічних характеристиках. Профіль повинен входити в паз з невеликим натягом, але без надмірного зусилля.

При монтажі ущільнювач укладають безперервною лінією по всьому периметру контакту. Будь-який розрив або перехлест створює точку входу вологи. Після встановлення модуля притискні елементи затягують до рекомендованого моменту. У цей момент профіль стискається до робочої величини і створює кілька ущільнювальних контурів.

Правильно встановлений ущільнювальний профіль для фотопанелей практично непомітний. Він повністю прихований у пазу і не впливає на зовнішній вигляд станції. При цьому він постійно працює: гасить вібрацію, компенсує теплові розширення і зберігає водонепроникність стиків.

Чому захист від вологи для сонячних модулів критично важливий

Волога — головний ворог довговічності сонячної станції. Вона проникає в мікротріщини рами, викликає корозію алюмінію, знижує опір ізоляції і з часом призводить до появи потенційно-індукованої деградації. Навіть невелика кількість конденсату всередині конструкції здатна за кілька років помітно зменшити виробіток.

В українських умовах проблема ускладнюється частими переходами через нуль градусів. Вода, що потрапила в зазор, замерзає, розширюється і поступово розриває матеріал. Влітку та сама волога сприяє розвитку корозії. Ущільнювач для модульних систем створює бар’єр, який не дає цьому процесу початися.

Окрім води небезпеку становлять пил і промислові забруднення. У районах з високою концентрацією зависей у повітрі незакриті пази швидко забиваються. Бруд утримує вологу і прискорює руйнування. Еластичний ущільнювач для панелей закриває ці канали і значно спрощує обслуговування станції.

Як вибрати ущільнювач під конкретну задачу

Вибір починається з визначення типу монтажу та моделі модулів. Для стаціонарних фотомодулів, які встановлюються надовго, беруть профілі з максимальним терміном служби та підтвердженою УФ-стійкістю. Варіанти таких модулів можна подивитися в розділі стаціонарні фотомодулі.

Далі уточнюють розміри паза. Якщо профіль занадто тонкий, він не створить потрібного стиснення. Якщо занадто товстий — буде заважати встановленню і створювати надмірний тиск на скло. Оптимальний варіант підбирають за каталогом виробника або за зразком.

Для об’єктів з підвищеною вібрацією (поруч з дорогами, промисловим обладнанням) кращі профілі з додатковою амортизуючою камерою. Вони краще гасять коливання і знижують ризик мікротріщин у комірках.

При виборі також звертають увагу на сумісність з алюмінієм і наявність стабілізаторів проти ультрафіолету. Ці параметри зазвичай вказані в технічній документації. Якщо даних немає — краще шукати інший варіант.

• Для скатних дахів — профільний ущільнювач з посиленими губками, розрахований на зсувні навантаження.
• Для пласких дахів — ущільнювач для монтажного профілю, що працює в парі з притискними пластинами.
• Для наземних систем — еластичний профіль з хорошою амортизацією вібрацій.
• Для фасадів — вузький ущільнювач, здатний працювати у вертикальному положенні.

Повний асортимент ущільнювачів представлений у розділі ущільнювачі. Там же можна підібрати рішення під конкретний тип кріплення, який докладно описаний у каталозі кріплення.

Типові помилки при виборі та встановленні

Найпоширеніша помилка — відмова від ущільнювача в спробі спростити монтаж. Деякі установники вважають, що достатньо щільно затягнути притиски. На практиці через один-два сезони в місцях стиків з’являються сліди води та корозії.

Друга помилка — використання звичайної будівельної або автомобільної гуми. Ці матеріали не розраховані на постійний вплив ультрафіолету та екстремальні температури. Через короткий час вони втрачають еластичність і починають кришитися.

Третя помилка — неправильний розмір профілю. Занадто товстий ущільнювач заважає рівно встановити модуль, занадто тонкий не забезпечує герметичність. В обох випадках результат один — втрата захисту.

Четверта помилка — розриви та перехлести при укладанні. Навіть невеликий проміжок стає точкою входу вологи. Профіль повинен іти безперервною лінією по всьому периметру контакту.

П’ята помилка — неправильне зберігання матеріалу перед монтажем. Бухти ЕПДМ не можна залишати під прямим сонцем або зберігати з сильними перегинами. Перед встановленням профіль потрібно розмотати і дати йому вилежатися.

1. Вимірювати паз рами перед покупкою.
2. Вибирати матеріал з підтвердженою морозостійкістю та УФ-стійкістю.
3. Укладати ущільнювач без розривів і перекосів.
4. Дотримуватися рекомендованого ступеня стиснення.
5. Не використовувати непрофільні матеріали.

Роль ущільнювача в загальній надійності сонячної станції

Ущільнювач для встановлення сонячних панелей — це не допоміжний елемент, а повноцінний учасник системи. Він захищає електричні з’єднання, зберігає геометрію рами, знижує механічні навантаження на скло та комірки. Завдяки йому модулі довше зберігають паспортну потужність, а ризик прихованих пошкоджень помітно знижується.

У поєднанні з правильним кріпленням і якісними фотомодулями сонячними панелями хороший ущільнювач дозволяє станції працювати стабільно весь розрахунковий термін. Він не потребує обслуговування, не змінює своїх властивостей і залишається непомітним. Саме тому при проектуванні та монтажі сонячних систем цьому елементу приділяють таку ж увагу, як і вибору самих модулів.

Правильно підібраний гумовий ущільнювач для панелей, профільний ущільнювач для фотомодулів або ущільнювач для алюмінієвого паза — кожен з них вирішує свою задачу в конкретній точці конструкції. Разом вони створюють систему герметизації, яка захищає станцію від українського клімату і зберігає її ефективність на десятиліття вперед.
