Бетонний фундамент чи гвинтові палі: коли наземна опора для сонячних панелей служить десятиліттями

Наземне кріплення сонячних панелей на бетонній основі — це інженерне рішення, при якому несуча конструкція для сонячних батарей спирається не на точкові гвинтові палі, а на масивний бетонний фундамент. Така система кріплення сонячних модулів на землі застосовується там, де ґрунт піддається морозному здиманню, має високий рівень ґрунтових вод або неоднорідну структуру. У цих умовах опора для сонячних панелей на бетонне основание зберігає геометрію і вітрову стійкість значно довше, ніж конструкції на палях.

Суть підходу проста: навантаження від модулів, снігу і вітру розподіляється по великій площі бетону, а глибина закладення фундаменту розраховується нижче рівня промерзання. Завдяки цьому система монтажу сонячних панелей на фундамент майже не реагує на сезонні зміни ґрунту. Нижче детально розберемо, що входить у таку металоконструкцію для сонячних панелей, які види опор існують, як обирається бетонне основание для сонячних панелей і в яких сценаріях воно виявляється кращим.

Що являє собою система кріплення сонячних модулів на землі з бетонним фундаментом

Система для встановлення сонячних панелей на бетон складається з двох основних частин: підземної (сам фундамент) і надземної (металевий каркас). Підземна частина — це бетонне основание під сонячні панелі для бетону. Воно може бути виконане у вигляді окремих стовпів, стрічки або суцільної плити. Всередину обов’язково закладається армування — каркас з арматури, який сприймає розтягуючі і згинаючі зусилля.

Надземна частина — це рама для кріплення сонячних панелей. Вона включає вертикальні стійки, горизонтальні напрямні і елементи фіксації модулів. Вся опорна конструкція для сонячних батарей проектується так, щоб витримувати снігове навантаження, характерне для конкретного регіону України, і вітрові впливи. При цьому зберігається доступ для обслуговування: між рядами залишають проходи, достатні для переміщення персоналу і техніки.

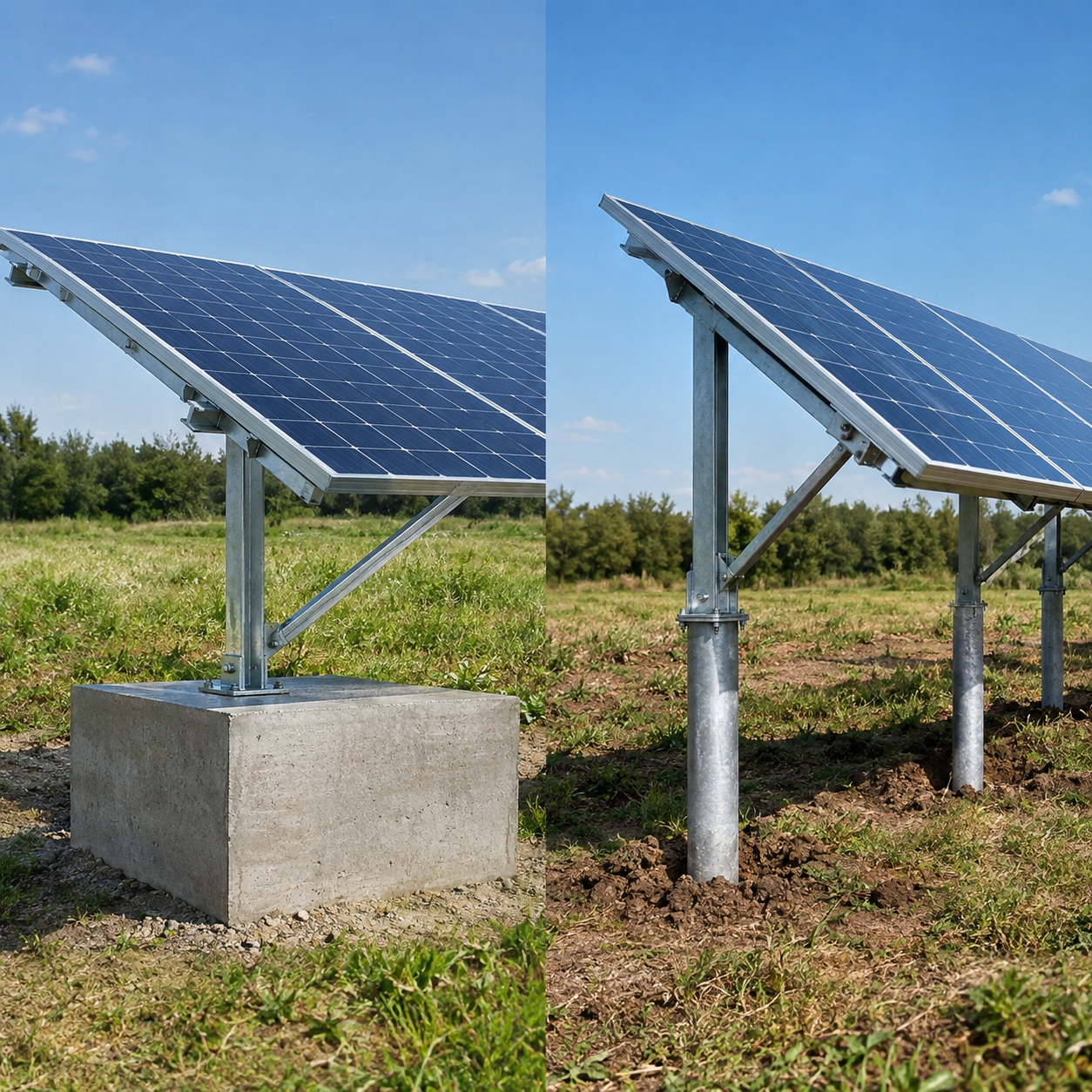

Головна відмінність від гвинтових паль полягає в характері передачі навантаження. Паля працює точково і залежить від щільності ґрунту на глибині вкручування. Бетонний фундамент працює по площі. Навіть якщо верхні шари ґрунту насичуються водою або здимаються, підошва фундаменту, розташована нижче зони промерзання, залишається стабільною. Саме тому конструкція під фотоелектричні панелі на бетоні показує більш передбачуваний термін служби в складних ґрунтових умовах.

Основні характеристики бетонного основания і металоконструкції

Глибина закладення фундаменту обирається з урахуванням кліматичної зони. У більшості областей України вона становить 90–120 см. У північних і західних регіонах, де промерзання сильніше, глибину збільшують. Армування виконується з арматури класу А400 або А500 діаметром 10–14 мм. Товщина захисного шару бетону над арматурою повинна бути не менше 40–50 мм, щоб запобігти корозії.

Марка бетону зазвичай приймається не нижче М300 (клас В25). Для ділянок з високим рівнем ґрунтових вод застосовують гідротехнічний бетон або додаткові гідроізоляційні матеріали. Металоконструкція для сонячних панелей виготовляється з оцинкованої сталі товщиною 2–4 мм або з алюмінієвих профілів. Гаряче цинкування забезпечує захист від корозії на весь розрахунковий термін служби.

Кут нахилу рами для кріплення сонячних панелей найчастіше встановлюють у діапазоні 25–35 градусів. Це оптимальний компроміс між виробітком і сніговим навантаженням для більшої частини території України. Регульовані вузли дозволяють точно виставити кут після монтажу і компенсувати можливі відхилення фундаменту.

Вітрова стійкість розраховується за нормами з урахуванням висоти конструкції, форми модулів і місцевого вітрового району. Для південних областей України, де пориви вітру сильніші, застосовують додаткові зв’язки і збільшений переріз стійок. Снігове навантаження враховується через коефіцієнт, який залежить від кута нахилу: чим крутіший кут, тим менше снігу затримується на поверхні модулів.

Як працює армування і чому воно критично

Армування перетворює бетон з крихкого матеріалу на конструкцію, здатну працювати на згин і розтяг. Без арматури бетонний фундамент при морозному здиманні або нерівномірній осадці може дати тріщини. Каркас з поздовжніх і поперечних стержнів розподіляє зусилля і зберігає цілісність основания навіть при значних деформаціях ґрунту.

Правильне розташування арматури особливо важливе в зоні підошви і в місцях кріплення закладних елементів. Саме тут виникають найбільші концентрації напружень. При якісному армуванні термін служби бетонного основания для сонячних панелей досягає 40–50 років і більше.

Види продукції та сфери застосування

На ринку представлено кілька основних типів наземних систем на бетонній основі. Вони відрізняються конфігурацією фундаменту, матеріалом каркаса і способом кріплення модулів. Вибір залежить від потужності станції, геології ділянки, доступного простору і вимог до обслуговування.

• Окремі бетонні стовпи під кожну стійку — найпоширеніший варіант для приватних станцій потужністю до 30–50 кВт. Кожен стовп працює незалежно, що зручно на ділянках з неоднорідним ґрунтом.
• Стрічковий фундамент — застосовується при вищих навантаженнях або коли потрібна максимальна жорсткість усієї системи. Стрічка зв’язує всі опори в єдину конструкцію.
• Суцільна бетонна плита — використовується на слабких ґрунтах або при дуже великих станціях. Плита розподіляє вагу максимально рівномірно і майже виключає нерівномірну осадку.

За матеріалом надземної частини розрізняють сталеві оцинковані каркаси і алюмінієві. Сталь дешевша і жорсткіша, алюміній легший і не вимагає такого товстого захисного покриття. Для більшості об’єктів в Україні застосовують саме оцинковану сталь.

За способом кріплення модулів системи діляться на фіксовані і з можливістю сезонної регуляції кута. Фіксовані простіші і надійніші. Регульовані дозволяють трохи підвищити виробіток, але ускладнюють конструкцію і збільшують вартість.

Для яких об’єктів і умов підходить кожна конструкція

Окремі стовпи добре працюють на відносно однорідних ґрунтах при потужності станції до 50 кВт. Вони вимагають менше бетону і простіші у влаштуванні. Стрічковий фундамент обирають, коли геологія ділянки викликає сумніви або коли станція велика. Плита виправдана на торфовищах, насипних ґрунтах і в зонах з дуже високим рівнем ґрунтових вод.

Опора під сонячні модулі для бетонування особливо затребувана в таких випадках:

• ділянки з вираженим морозним здиманням (Полісся, західні області);
• території з високим рівнем ґрунтових вод;
• комерційні об’єкти, де неприпустима нерівномірна осадка рядів;
• станції, розраховані на термін служби 25–30 років і більше без капітального ремонту опор.

Для приватних домоволодінь частіше достатньо стовпового фундаменту. Для фермерських господарств і виробничих майданчиків краще стрічка або плита. У кожному випадку рішення приймається після аналізу геології ділянки і розрахунку навантажень.

Чим відрізняється система для розміщення сонячних батарей на бетонній основі від покрівельних рішень

Покрівельні системи обмежені несучою здатністю даху і кутом його нахилу. Наземний монтаж сонячних модулів дозволяє обрати оптимальний кут і орієнтацію незалежно від будівлі. Крім того, на землі простіше організувати доступ для обслуговування і очищення панелей. При цьому бетонне основание дає ту жорсткість, якої часто не вистачає покрівельним кріпленням на старих будівлях.

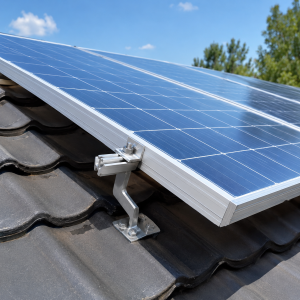

Якщо частина модулів планується розмістити на даху, можна комбінувати рішення. Для плоских покрівель використовують спеціальні кріплення для плаского даху, для скатних — кріплення для похилого даху. Наземна частина при цьому виконується на бетонному фундаменті.

Як обирається і проектується бетонне основание

Перший крок — вивчення геології ділянки. Навіть спрощене дослідження дозволяє зрозуміти глибину промерзання, рівень ґрунтових вод і несучу здатність шарів. Без цих даних неможливо правильно призначити глибину закладення і тип фундаменту.

Далі виконується розрахунок навантажень. Враховується власна вага модулів і каркаса, снігове навантаження по регіону, вітровий тиск і можливі сейсмічні впливи (для деяких областей України). На підставі розрахунку підбирається переріз стійок, крок опор і параметри бетонного фундаменту.

Важливий момент — закладні елементи. Вони повинні бути точно виставлені за рівнем і осями ще на етапі бетонування. Від цього залежить, наскільки рівною вийде рама для кріплення сонячних панелей. Після набору бетоном міцності (зазвичай 7–14 днів) монтуються стійки і напрямні.

Вартість земляних робіт залежить від обсягу бетону, глибини, необхідності водозниження і віддаленості об’єкта. На складних ґрунтах витрати вищі, але вони окупаються стабільністю конструкції протягом усього терміну служби.

Етапи влаштування фундаменту і монтажу каркаса

Процес виглядає так. Спочатку виконується розмітка осей і відміток. Потім відриваються котловани або траншеї. Влаштовується піщано-щебенева підготовка. Встановлюється опалубка і арматурний каркас. Монтуються закладні. Виконується бетонування з обов’язковим вібруванням суміші.

Після набору міцності перевіряється положення закладних. До них кріпляться вертикальні стійки. Далі монтується горизонтальна обв’язка і напрямні. На фінальному етапі встановлюються самі модулі і перевіряється момент затягування всіх з’єднань.

Особливу увагу приділяють захисту металу. Усі отвори і зрізи після монтажу додатково обробляються складами, що відновлюють цинкове покриття. Це подовжує термін служби металоконструкції.

Роль ущільнювачів і додаткового кріплення

У місцях примикання конструкцій до будівель або при проході кабелів через фундамент використовують ущільнювачі. Вони запобігають потраплянню вологи і захищають кабелі. Для фасадних ділянок, якщо частина системи примикає до стіни, застосовують елементи фасадного кріплення. Весь основний кріплення підбирається під тип профілю і товщину металу.

Порівняння з гвинтовими палями і типові помилки при виборі

Гвинтові палі виграють у швидкості монтажу і обсязі земляних робіт. Однак вони чутливі до зміни властивостей ґрунту. При морозному здиманні паля може бути частково виштовхнута. При високому рівні ґрунтових вод несуча здатність знижується. На неоднорідних ґрунтах сусідні палі дають різну осадку, і вся система кріплення сонячних модулів на землі перекошується.

Бетонне основание ці недоліки нівелює. Воно працює як єдиний масив. Навіть якщо верхні шари ґрунту рухаються, підошва залишається на місці. Тому в регіонах з проблемними ґрунтами опора для сонячних панелей на бетонне основание краща.

Типові помилки при виборі:

• відмова від геологічного дослідження заради економії;
• недостатня глибина закладення;
• слабке армування або його відсутність;
• економія на товщині цинкового покриття металоконструкції;
• неправильний розрахунок вітрового і снігового навантаження.

Кожна з цих помилок скорочує реальний термін служби системи і може призвести до необхідності дорогого ремонту через кілька років.

Де особливо виправдане застосування бетонного фундаменту

Найбільший ефект бетонне основание дає в західних, північних і центральних областях України, де морозне здимання і сезонні зміни вологості ґрунту виражені сильніше. На півдні головний фактор — вітер. Тут масивний фундамент працює як противага і підвищує загальну стійкість.

Для великих комерційних станцій бетон майже завжди кращий, бо ціна помилки у вигляді перекосу рядів занадто висока. Для невеликих приватних станцій на стабільних ґрунтах іноді достатньо якісних паль. Рішення повинно прийматися індивідуально після аналізу умов конкретної ділянки.

При проектуванні станції корисно одразу розглядати і модулі. Стаціонарні рішення можна подивитися в розділі стаціонарні фотомодулі, а загальний асортимент — у фотомодулі сонячні панелі. Поєднання правильно обраних модулів і надійної несучої конструкції для сонячних батарей забезпечує стабільну роботу всієї системи.

Практичні аспекти експлуатації та обслуговування

Одна з сильних сторін наземного монтажу сонячних модулів на бетонній основі — зручний доступ для обслуговування. Ряди можна розташувати так, щоб між ними вільно проїжджала техніка для миття. Жорсткість конструкції дозволяє персоналу безпечно переміщатися вздовж рядів без ризику зміщення опор.

Регулярний огляд зводиться до перевірки стану болтових з’єднань, цілісності цинкового покриття і відсутності тріщин у бетоні. При правильному влаштуванні фундаменту і якісній металоконструкції такі огляди мають профілактичний характер і не вимагають серйозних втручань десятиліттями.

У зимовий період важливо стежити за накопиченням снігу. Хоча кут нахилу сприяє його сходженню, при рясних снігопадах може знадобитися механічне очищення. Жорстка опорна конструкція для сонячних батарей дозволяє виконувати ці роботи без побоювань за стабільність системи.

Якщо ділянка має складний рельєф або частково розташована в зоні підтоплення, бетонний фундамент можна додатково захистити дренажними системами і гідроізоляцією. Це збільшує вартість земляних робіт, але повністю виключає ризики, пов’язані з водою.

Як система поводиться в різних кліматичних зонах України

У Київській області і центральних регіонах основну увагу приділяють глибині закладення і якості армування. Ґрунти тут часто лесові або суглинкові, схильні до сезонних змін. Бетонне основание в таких умовах показує високу стабільність.

У західних областях додається фактор сильного снігопаду. Каркас для сонячних панелей на бетоні повинен мати достатній запас по сніговому навантаженню. Правильно розрахована система спокійно переносить навіть аномальні зими.

На півдні пріоритет — вітрова стійкість. Тут іноді збільшують масу фундаменту або додають додаткові зв’язки в металоконструкції. Результат — конструкція, яка не «гуляє» навіть при сильних шквалах.

В усіх регіонах загальний принцип один: чим складніший ґрунт і вищі вимоги до терміну служби, тим обґрунтованіше застосування системи для розміщення сонячних батарей на бетонній основі.

Наземне кріплення сонячних панелей на бетонному фундаменті — це рішення, яке обирають, коли потрібна максимальна передбачуваність поведінки конструкції. Воно вимагає більш ретельної підготовки основания і більших обсягів земляних робіт порівняно з палями, але у відповідь дає жорсткість, стійкість до морозного здимання і довгий термін служби. При грамотному проектуванні і якісному виконанні така система працює десятиліттями, зберігаючи геометрію і забезпечуючи стабільний виробіток сонячної станції.
