Як правильно підібрати ємність LiFePO4 акумулятора під гібридний інвертор

Підбір ємності LiFePO4 акумулятора під гібридний інвертор — це завдання, від якого напряму залежить стабільність роботи всієї системи резервного або автономного живлення. Неправильний розрахунок призводить або до частих відключень навантаження, або до невиправданих витрат на надлишковий обсяг батареї. У цій статті розберемо, що таке ємність у контексті LiFePO4, які характеристики справді важливі, як виконується розрахунок ємності LiFePO4, чим корисна ємність відрізняється від номінальної і як підібрати АКБ під інвертор для конкретних умов.

Мова піде саме про літій-залізо-фосфатні акумулятори з номінальною напругою системи 48В, бо саме таке рішення сьогодні найчастіше застосовують у приватних будинках і невеликих об’єктах в Україні. Ми розглянемо, яка ємність акумулятора потрібна залежно від енергоспоживання будинку, як враховувати глибину розряду DoD, навіщо потрібен запас ємності LiFePO4 і які типові помилки допускають при виборі.

Що таке ємність LiFePO4 акумулятора і чому вона важлива

Ємність акумуляторної батареї показує, скільки електричної енергії вона здатна накопичити і віддати. Для LiFePO4 її зазвичай вказують в ампер-годинах або в кіловат-годинах. Ємність в ампер-годинах зручна, коли відома напруга системи. Ємність у кіловат-годинах зручніша для прямого порівняння з енергоспоживанням будинку. Підбір ємності по кВт·год дозволяє одразу зрозуміти, на скільки годин роботи вистачить запасу.

LiFePO4 акумулятор під гібридний інвертор працює як проміжне сховище. Вдень або за наявності мережі він заряджається, а за потреби віддає енергію через інвертор у навантаження. Від того, наскільки точно виконано підбір ємності LiFePO4, залежить розрахунок автономності всієї системи. Якщо ємності мало, інвертор раніше часу перейде в режим захисту за низькою напругою. Якщо ємності занадто багато, частина ресурсу батареї використовуватиметься неефективно.

Важливо розуміти різницю між номінальною і корисною ємністю. Номінальна ємність — це паспортне значення. Корисна ємність АКБ — це та частина, яку реально можна використовувати з урахуванням рекомендованої глибини розряду. Саме корисна ємність визначає, скільки енергії система зможе віддати в навантаження.

Основні характеристики, на які дивляться при виборі

При підборі акумулятора для гібридного інвертора оцінюють кілька ключових параметрів. Перший — номінальна ємність. Другий — допустима глибина розряду DoD. Третій — максимальний струм заряду і розряду. Четвертий — напруга системи 48В і можливість роботи у складі збірки з кількох модулів. П’ятий — циклічний ресурс LiFePO4, тобто скільки повних циклів заряду-розряду батарея витримує до помітної втрати ємності.

Також дивляться на діапазон робочих температур, наявність вбудованої системи керування батареєю, спосіб комунікації з інвертором і габарити. Для будинку частіше обирають модульні рішення, які можна ставити паралельно. Це спрощує і початковий підбір, і можливе збільшення ємності в майбутньому, якщо зросте енергоспоживання будинку.

Ємність в ампер-годинах і в кіловат-годинах

Ємність в ампер-годинах показує, який струм батарея може віддавати протягом години. Щоб перевести її в кіловат-години, значення в ампер-годинах множать на напругу системи і ділять на 1000. Для напруги системи 48В батарея на 100 ампер-годин має номінальну енергію близько 4,8 кВт·год. Саме цю цифру потім коригують з урахуванням глибини розряду і отримують корисну ємність.

При розрахунку ємності акумулятора по споживанню зручніше одразу оперувати кіловат-годинами. Так простіше зіставити запас енергії з реальним енергоспоживанням будинку і потрібним часом автономної роботи.

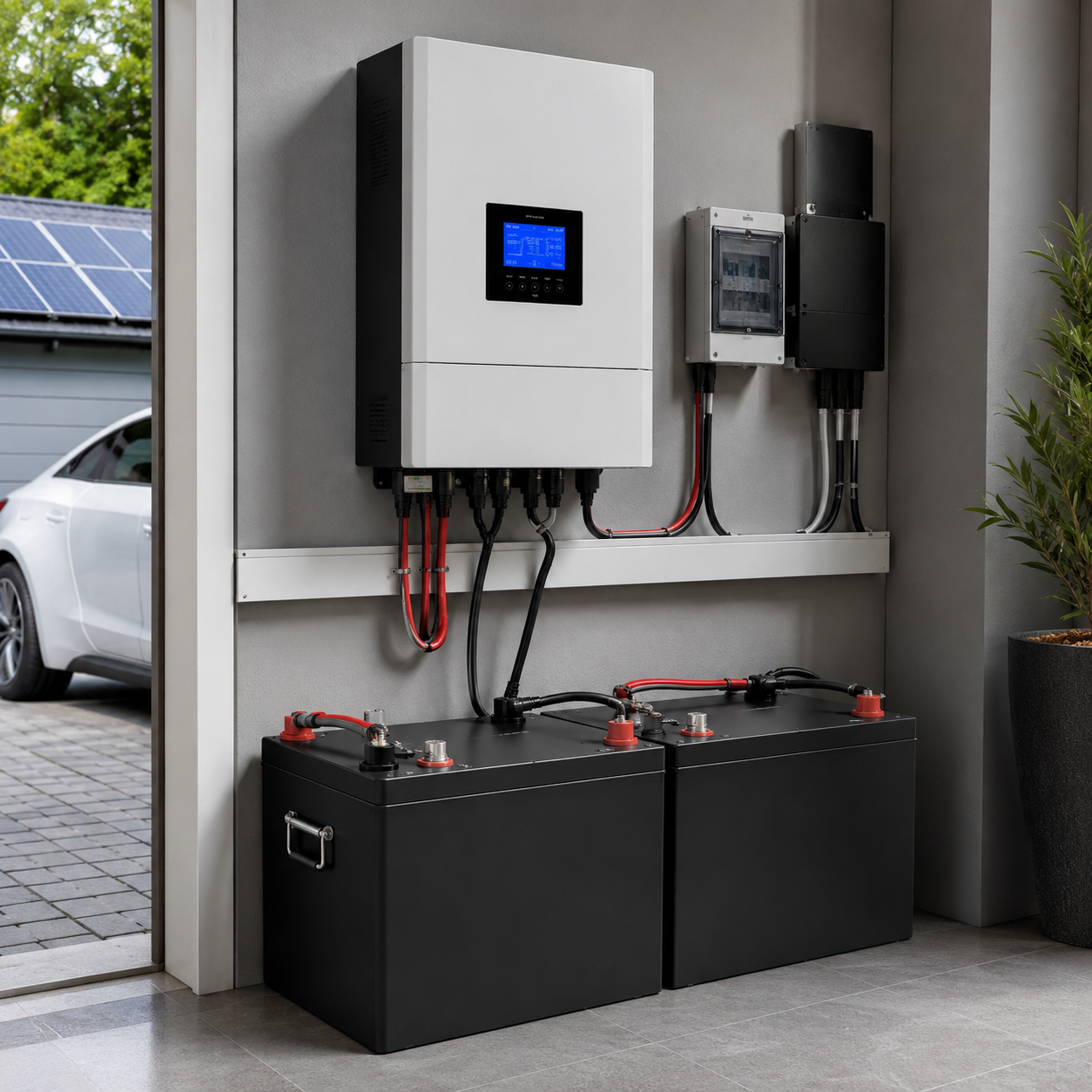

Як влаштований LiFePO4 акумулятор і чим він відрізняється при роботі з гібридним інвертором

LiFePO4 акумулятор складається з комірок, з’єднаних послідовно і паралельно для отримання потрібної напруги та ємності. Всередині кожної комірки відбуваються оборотні хімічні процеси, що дозволяють багаторазово накопичувати і віддавати заряд. Система керування батареєю стежить за напругою кожної комірки, температурою і струмами, не допускаючи небезпечних режимів.

Гібридний інвертор керує потоками енергії між мережею, батареєю і навантаженням. Для коректної роботи йому потрібна інформація про стан акумулятора. Тому сучасні LiFePO4 батареї обмінюються даними з інвертором за спеціальним протоколом. Це дозволяє точно контролювати глибину розряду, вчасно починати заряд і захищати батарею від надмірних навантажень.

Напруга системи 48В обрана не випадково. При такій напрузі струми при тій самій потужності нижчі, ніж у системах 12В або 24В. Це знижує втрати в кабелях і дозволяє використовувати провідники меншого перерізу. Більшість гібридних інверторів середньої потужності розраховані саме на роботу з акумуляторною батареєю 48В.

Які види LiFePO4 акумуляторів застосовують під гібридні інвертори

На практиці зустрічаються кілька основних варіантів.

• Модульні батареї фіксованої ємності, які з’єднують паралельно для збільшення загального запасу енергії.
• Збірки з окремих комірок із зовнішньою системою керування, які збирають під конкретне завдання.
• Готові високовольтні блоки, розраховані на роботу у складі більших систем накопичення.

Для приватного будинку найчастіше обирають модульні рішення на 48В. Вони зручні в монтажі, мають зрозумілі характеристики і дозволяють виконувати підбір ємності LiFePO4 ступінчасто. Для об’єкта з помірним енергоспоживанням будинку достатньо одного-двох модулів. Для вищих навантажень ставлять три і більше.

Окремо існують батареї, спочатку призначені для роботи саме з певними моделями гібридних інверторів. У цьому випадку комунікація налаштована виробником, і ймовірність помилок при налаштуванні нижча. При підборі АКБ під інвертор на 5 кВт зазвичай орієнтуються на струм, який здатен віддати акумулятор, і на потрібний час автономної роботи.

Основні параметри, які впливають на вибір ємності

Щоб зрозуміти, яка ємність акумулятора потрібна, спочатку визначають реальне енергоспоживання будинку. Без цих даних розрахунок ємності LiFePO4 буде наближеним. Дивляться середнє добове споживання і окремо оцінюють вечірні та нічні години, коли генерація від зовнішніх джерел мінімальна або відсутня.

Другий параметр — бажаний час автономної роботи. Одне діло — перекрити кілька годин вечірнього піку, інше — забезпечити роботу основних споживачів усю ніч. Від цього напряму залежить потрібна корисна ємність.

Третій параметр — потужність гібридного інвертора і характер навантаження. Навіть при невеликій середньодобовій цифрі споживання пікові увімкнення потужних приладів вимагають, щоб батарея могла віддати достатній струм. Тому при підборі ємності враховують не лише запас енергії, а й розрядні характеристики.

Четвертий параметр — глибина розряду DoD, яку планують використовувати. Чим глибший регулярний розряд, тим більшою має бути номінальна ємність для отримання тієї ж корисної енергії. Одночасно глибший розряд впливає на циклічний ресурс LiFePO4.

П’ятий параметр — наявність або відсутність додаткових джерел енергії в денний час. Якщо система працює лише як резерв від мережі, батарея розряджається повністю в періоди відключень. Якщо є денна генерація, частина енергії поповнюється, і потрібна ємність може бути меншою.

Як енергоспоживання будинку переводиться в потрібну ємність

Беруть дані про споживання за кілька типових діб. Виділяють період, який потрібно перекрити за рахунок батареї. Множать потужність середнього навантаження на кількість годин. Отримують необхідну енергію в кіловат-годинах. Потім цю цифру коригують з урахуванням ККД інвертора і рекомендованої глибини розряду. Так отримують орієнтир по корисній ємності, а від неї вже переходять до номінальної.

Розрахунок автономності завжди містить запас. Реальні умови відрізняються від лабораторних: температура, вік батареї, нерівномірність навантаження вносять свої корективи. Тому підсумкову цифру зазвичай збільшують.

Як розрахувати потрібну ємність акумулятора

Базовий підхід до розрахунку ємності LiFePO4 виглядає так. Спочатку визначають, скільки кіловат-годин потрібно запасти для потрібного періоду роботи. Потім враховують, що корисна ємність становить лише частину номінальної. Після цього переводять результат в ампер-години для напруги системи 48В, якщо це потрібно для вибору конкретної моделі.

Приклад логіки. Будинок споживає у вечірні та нічні години в середньому 1,2 кВт. Потрібно перекрити 8 годин. Потрібно приблизно 9,6 кВт·год енергії. З урахуванням ККД інвертора близько 92 відсотків беруть приблизно 10,5 кВт·год. При глибині розряду 80 відсотків номінальна енергія має бути близько 13 кВт·год. Для системи 48В це відповідає номінальній ємності порядку 270 ампер-годин.

Такий розрахунок ємності акумулятора по споживанню дає робочу точку. Далі її коригують залежно від того, наскільки критична повна автономія і який запас ємності LiFePO4 хочеться закласти.

Облік втрат і реальних умов

У розрахунках завжди присутні втрати. Інвертор перетворює постійний струм батареї на змінний струм навантаження не зі стовідсотковим ККД. Кабелі та з’єднання теж вносять невеликий опір. При низьких температурах віддача LiFePO4 тимчасово знижується. Усі ці фактори враховують або коефіцієнтом, або прямим збільшенням розрахункової ємності.

Якщо планується робота в неопалюваному приміщенні, запас роблять більшим. Якщо батарея стоїть у теплому технічному приміщенні і навантаження передбачувані, можна зупинитися ближче до розрахункового мінімуму.

Глибина розряду і реальна корисна ємність

Глибина розряду DoD показує, яку частку від номінальної ємності допустимо використовувати. Для LiFePO4 виробники часто заявляють можливість розряду до 80–100 відсотків. На практиці для щоденної роботи рекомендують залишати невеликий залишок. Це подовжує циклічний ресурс LiFePO4 і знижує навантаження на комірки.

Корисна ємність АКБ розраховується просто: номінальна ємність множиться на обраний коефіцієнт глибини розряду. Якщо номінал 200 ампер-годин, а DoD прийнято 80 відсотків, корисна ємність становить 160 ампер-годин. Саме цю величину використовують при розрахунку автономності.

Чим глибший регулярний розряд, тим менше циклів витримає батарея до зниження ємності. Тому при підборі часто свідомо беруть більшу номінальну ємність і працюють у більш щадному діапазоні. Це збільшує термін служби і робить поведінку системи більш стабільною.

Як глибина розряду пов’язана з ресурсом

Циклічний ресурс LiFePO4 вказується виробником для певних умов, включаючи глибину розряду і температуру. При роботі з меншою глибиною розряду реальна кількість циклів зростає. Тому запас ємності LiFePO4 має сенс не лише з точки зору автономності, а й з точки зору довговічності.

Запас ємності — скільки потрібно залишати

Запас ємності LiFePO4 — це додатковий обсяг понад розрахунковий мінімум. Він потрібен з кількох причин. Енергоспоживання будинку може зрости. З’являться нові прилади. Зміниться режим використання. З часом ємність батареї трохи знижується навіть при правильній експлуатації. В окремі періоди навантаження виявляється вищим за середнє.

На практиці для приватних систем частіше закладають запас 20–30 відсотків. Тобто якщо за розрахунком потрібна корисна енергія 10 кВт·год, орієнтуються на номінал, який з урахуванням глибини розряду дасть 12–13 кВт·год. Більший запас виправданий, коли відключення тривалі й непередбачувані, або коли об’єкт критичний до перерв у живленні.

Занадто великий запас призводить до того, що частина ємності майже не використовується. Батарея займає більше місця і коштує дорожче при тих самих завданнях. Тому оптимальний запас визначають виходячи з реальної статистики споживання і важливості безперебійної роботи.

Коли запас роблять мінімальним, а коли збільшеним

Мінімальний запас підходить, коли споживання стабільне, приміщення для батареї опалюване, а час автономної роботи відносно невеликий. Збільшений запас обирають при змінному навантаженні, при роботі в широкому діапазоні температур і коли система має перекривати тривалі періоди без зовнішньої енергії.

Приклади підбору для різних сценаріїв

Розглянемо кілька типових ситуацій, щоб показати, як працює підбір ємності LiFePO4 на практиці.

Перший сценарій — будинок з помірним енергоспоживанням близько 10 кВт·год на добу. Потрібно перекрити вечірні 5–6 годин. Середнє навантаження в цей період близько 1 кВт. Потрібно приблизно 5–6 кВт·год корисної енергії. З урахуванням глибини розряду і втрат обирають батарею номіналом порядку 7–8 кВт·год. Для напруги системи 48В це відповідає приблизно 150–170 ампер-годинам. Такий варіант часто поєднують з гібридним інвертором на 3–5 кВт.

Другий сценарій — будинок з вищим споживанням, де ввечері й уночі потрібно тримати основні навантаження 10–12 годин. Тут уже орієнтуються на 10–12 кВт·год корисної енергії. Номінальна ємність з урахуванням DoD і втрат виходить у районі 15 кВт·год і вище. На практиці ставлять два або три модулі, щоб набрати потрібний обсяг.

Третій сценарій — об’єкт, де важливі лише критичні споживачі: насоси, система керування, зв’язок, мінімальне освітлення. У цьому випадку рахують не загальне енергоспоживання будинку, а потужність саме пріоритетного навантаження. Ємність може бути відносно невеликою, але струм розряду має відповідати потужності цих споживачів.

• Для невеликого будинку зі споживанням до 12 кВт·год на добу і автономією 6 годин частіше достатньо 100–150 ампер-годин номінальних при 48В.
• Для будинку зі споживанням 18–25 кВт·год і бажанням перекрити всю ніч беруть від 200 ампер-годин і вище.
• Для об’єктів з пріоритетом лише на критичне навантаження ємність рахують точково за потужністю цих споживачів і потрібним часом роботи.

У всіх випадках при підборі АКБ під інвертор перевіряють, щоб максимальний струм розряду батареї відповідав можливостям інвертора і характеру навантаження.

Типові помилки при виборі ємності

Одна з найчастіших помилок — орієнтуватися лише на номінальну ємність і ігнорувати корисну ємність АКБ. У результаті реальний час роботи виявляється меншим за очікуваний. Друга помилка — не враховувати глибину розряду DoD і циклічний ресурс. Батарея працює в жорсткішому режимі, ніж закладено виробником.

Третя помилка — брати ємність без прив’язки до реального енергоспоживання будинку. Цифри «на око» майже завжди розходяться з фактом. Четверта — забувати про пікові струми. Ємності в кіловат-годинах може вистачати, а струму розряду — ні.

П’ята помилка — обирати напругу системи без урахування можливостей наявного або планованого гібридного інвертора. Більшість сучасних рішень розраховані на 48В, і перехід на іншу напругу вимагає заміни значної частини обладнання.

Шоста помилка — не залишати жодного запасу ємності LiFePO4. Будь-яке збільшення споживання або зниження ємності з часом одразу призводить до скорочення часу автономної роботи.

Чому важливо враховувати сумісність з інвертором

Навіть правильно розрахована за ємністю батарея працюватиме некоректно, якщо немає нормального обміну даними з інвертором. Параметри заряду, обмеження за струмом і рівні захисту мають бути узгоджені. Тому при підборі акумулятора для гібридного інвертора перевіряють не лише ємність, а й підтримку потрібного протоколу зв’язку.

Рекомендації з підбору

Спочатку зберіть дані про реальне енергоспоживання будинку за кілька днів. Визначте, який період часу система має працювати від батареї. Розрахуйте необхідну корисну енергію. Врахуйте глибину розряду і втрати. Додайте розумний запас ємності LiFePO4. Переведіть результат у номінальну ємність і в ампер-години для напруги системи 48В.

Перевірте, що обрана батарея здатна віддати потрібний струм і сумісна з гібридним інвертором. Якщо навантаження може зрости, віддайте перевагу модульному рішенню. Для більшості приватних будинків в Україні робочим діапазоном залишаються системи на 48В з ємністю від 100 до 300 ампер-годин залежно від завдань.

При монтажі LiFePO4 акумуляторів важливо забезпечити правильні умови: відповідну температуру, надійні з’єднання і коректні налаштування захисту. Установка акумуляторів 48В має виконуватися з дотриманням полярності, перерізів кабелів і вимог виробника щодо вентиляції та кріплення.

Правильний підбір ємності LiFePO4 під гібридний інвертор дозволяє системі працювати передбачувано, без частих захисних відключень і без надлишкових витрат на невикористовуваний обсяг батареї. Розрахунок, заснований на реальному споживанні, глибині розряду і необхідному запасі, дає найбільш стійкий результат.
