Вплив систем кріплення на нагрів і ефективність роботи сонячних панелей

Система кріплення сонячних панелей — це не просто набір металевих елементів, які утримують модулі на даху чи на землі. Від того, як виконано кріплення сонячних панелей, безпосередньо залежить температура поверхні модулів, інтенсивність тепловідведення і підсумкова виробітка електроенергії. В українських кліматичних умовах, де влітку поверхня панелей може нагріватися до 65–75 градусів і вище, правильно організована вентиляція під панелями стає одним із ключових факторів стабільної роботи станції.

Коли зазор під модулем недостатній або конструкція кріпежу перекриває вільну циркуляцію повітря, тепловий режим погіршується. Кожен зайвий градус вище оптимальних 25 градусів знижує потужність модуля приблизно на 0,3–0,5 %. У результаті ефективність генерації падає, а термін служби обладнання скорочується через прискорену деградацію комірок. Тому вибір кріплення для сонячних панелей потрібно розглядати не лише з точки зору міцності, але й з урахуванням теплофізичних процесів.

Що таке система кріплення сонячних панелей і з чого вона складається

Система кріплення сонячних панелей являє собою комплекс конструктивних елементів, який забезпечує надійну фіксацію модулів на обраній поверхні і одночасно створює умови для нормального теплообміну. До складу типової системи входять несучі профілі, кронштейни або гаки, кріпильні пластини, з’єднувальні елементи, ущільнювачі і в ряді випадків баластні блоки або палі.

Основні характеристики якісного кріпежу для сонячних панелей включають:

• висоту встановлення модулів над поверхнею, яка визначає величину повітряного зазору;
• матеріал несучих елементів (найчастіше алюмінієві сплави або оцинкована сталь);
• здатність витримувати вітрові та снігові навантаження, характерні для конкретного регіону України;
• наявність відкритих каналів для циркуляції повітря під модулями.

Саме висота встановлення і конструкція профілю найбільшою мірою впливають на температуру панелі. Чим вільніше повітря проходить під масивом модулів, тим ефективніше відбувається тепловідведення і тим нижча ймовірність перегріву.

Роль зазору і циркуляції повітря

Зазор під модулем — це простір між нижньою поверхнею панелі і площиною покрівлі або ґрунту. Оптимальна величина зазвичай перебуває в діапазоні 8–15 сантиметрів. При меншій висоті встановлення повітря застоюється, температура зростає. При надмірно великій висоті збільшується парусність конструкції і зростає навантаження на кріпильні елементи.

Циркуляція повітря працює за принципом природної конвекції. Нагріте повітря піднімається і йде вгору по скату або вздовж рядів модулів, а на його місце надходить більш прохолодне. Якщо система кріплення сонячних панелей спроєктована з урахуванням цього процесу, температура поверхні знижується на 10–15 градусів порівняно з щільним монтажем. Це безпосередньо підвищує ефективність генерації, особливо в спекотні місяці.

Як температура впливає на роботу модуля

Сонячний модуль перетворює частину енергії випромінювання на електрику, а решту — на тепло. При підвищенні температури зростає внутрішній опір комірок, падає напруга холостого ходу і знижується загальна потужність. Тривалий перегрів модулів прискорює процеси деградації, може призводити до появи гарячих точок і зниження ресурсу станції.

В українських умовах найбільш критичним періодом стають липень і серпень, особливо на півдні країни. Тут правильний вибір кріплення для сонячних панелей дозволяє зберегти значну частину потенційної виробітки, яка інакше втрачається через високий тепловий режим.

Види кріплень і їх призначення

Існує кілька основних типів систем, які застосовуються залежно від місця встановлення і особливостей об’єкта. Кожен вид вирішує свої завдання і по-різному впливає на тепловий режим.

Кріплення сонячних панелей на даху

Покрівельний монтаж залишається найпоширенішим варіантом для приватних будинків і комерційних будівель. Кріплення сонячних панелей на даху повинно враховувати тип покриття, кут нахилу схилу і вимоги до гідроізоляції.

Кріплення на металочерепицю

Кріплення сонячних панелей на металочерепицю виконується за допомогою спеціальних гаків або кронштейнів, які фіксуються до обрешітки. Конструкція повинна піднімати модулі на достатню висоту, щоб під ними зберігався повітряний канал. Короткі гаки зменшують зазор і погіршують тепловідведення. Сучасні системи дозволяють обирати довжину гака і тим самим регулювати умови вентиляції.

Кріплення на черепицю

Кріплення сонячних панелей на черепицю вимагає складнішого підходу. Натуральна або цементно-піщана черепиця має рельєфну поверхню, тому кріпильні елементи повинні точно повторювати геометрію покриття. При цьому важливо не порушити герметичність покрівлі і одночасно забезпечити вільний прохід повітря. Якісні системи для черепиці створюють рівномірний зазор по всій площі масиву модулів.

Кріплення на шифер і шиферний дах

Кріплення сонячних панелей на шифер і шиферний дах має свої особливості. Шифер — відносно крихкий матеріал, тому навантаження повинно розподілятися акуратно. Під шифером повітря часто рухається гірше, ніж під металочерепицею, тому висота встановлення тут набуває особливого значення. Неправильно підібраний кріпіж може призвести до сильнішого нагріву модулів порівняно з іншими типами покрівель.

Кріплення на плоскій і похилій покрівлі

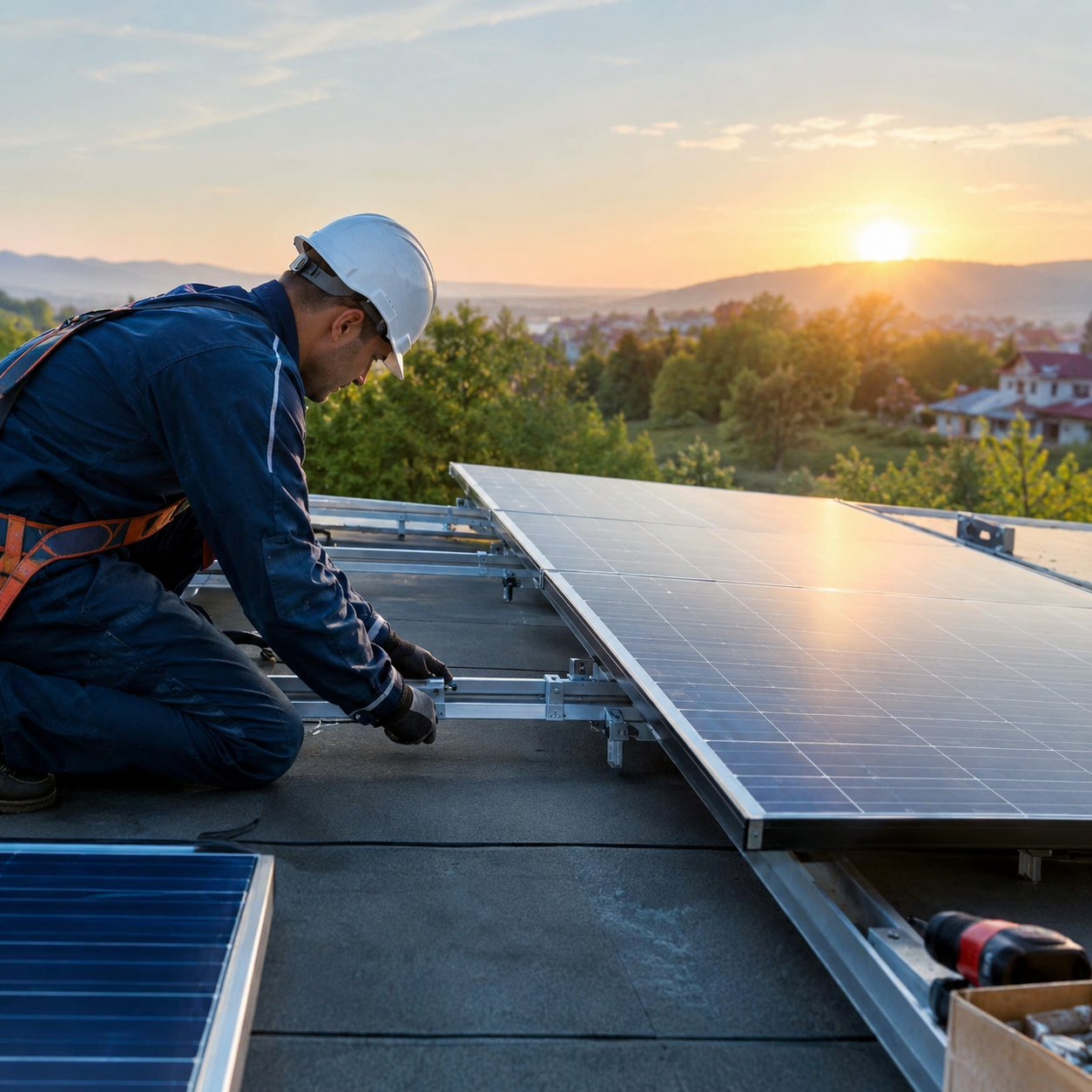

Кріплення сонячних панелей на плоскій покрівлі найчастіше реалізується за допомогою рамних або баластних систем. Тут особливо важливо підняти модулі на достатню висоту і організувати наскрізні вентиляційні канали. Якщо конструкція занадто низька або закрита по периметру, температура панелей різко зростає. Рішення для плоских покрівель детально представлені в розділі кріплення для плоскої покрівлі.

Кріплення сонячних панелей на похилий дах зазвичай виконується паралельно скату. При правильному виборі системи вдається зберегти зазор 10–12 сантиметрів, якого достатньо для ефективної циркуляції повітря. Спеціалізовані комплекти для скатних покрівель можна знайти в каталозі кріплення для похилого даху.

Наземне кріплення сонячних панелей

Наземне кріплення сонячних панелей застосовується на відкритих ділянках, у фермерських господарствах і на комерційних об’єктах із великою площею. Кріплення сонячних панелей на землі дає більше свободи у виборі висоти і кута нахилу. Оптимальна висота встановлення для наземних систем становить 0,8–1,5 метра. При такій висоті повітря вільно проходить під модулями, а трава і сніг менше впливають на роботу станції.

Наземні конструкції дозволяють організувати двосторонню вентиляцію — повітря рухається не лише знизу, але й з бічних сторін. Це додатково знижує температуру панелі і підвищує ефективність генерації. Особливо помітний ефект спостерігається в південних регіонах України. Детальні рішення для наземного монтажу зібрані в розділі кріплення для наземної установки.

Фасадне і настінне кріплення

Кріплення сонячних панелей на стіну або фасад використовується, коли покрівельна площа обмежена або коли потрібне комбіноване розміщення модулів. Кріплення сонячної панелі на стіну зазвичай виконується з вертикальною або близькою до вертикальної орієнтацією. У цьому випадку інтенсивність нагріву нижча через інший кут падіння променів, проте повітряний зазор між стіною і модулем усе одно необхідний. Фасадні системи забезпечують потрібну відстань і надійну фіксацію. З ними можна ознайомитися в розділі фасадне кріплення.

Як конструкція кріпежу впливає на тепловий режим

Навіть при однаковій висоті встановлення різні системи кріплення створюють різні умови для теплообміну. Відкриті алюмінієві профілі сприяють вільному руху повітря. Закриті або суцільні конструкції, навпаки, можуть створювати зони застою. Форма кронштейнів, розташування поперечних зв’язків і наявність додаткових екранів — усе це відображається на температурі модулів.

Матеріал кріпежу теж відіграє роль. Алюміній добре проводить тепло і швидше віддає його навколишньому повітрю. Сталеві елементи нагріваються сильніше і довше утримують тепло. Тому при виборі системи кріплення сонячних панелей варто звертати увагу не лише на міцність, але й на теплофізичні властивості матеріалів.

Важливу роль відіграють і ущільнювачі. Якісні ущільнювачі захищають місця кріплення від вологи і при цьому не перекривають вентиляційні канали. Деформовані або неправильно встановлені ущільнювачі можуть частково блокувати циркуляцію повітря. Детальніше про підходящі рішення можна дізнатися в розділі ущільнювачі.

Порівняння основних способів кріплення

Способи кріплення сонячних панелей різняться за ступенем впливу на тепловий режим:

• покрівельний монтаж із достатнім зазором забезпечує прийнятне тепловідведення при правильному виборі гаків і профілів;
• наземне встановлення з висотою понад один метр зазвичай дає кращі показники вентиляції;
• фасадний монтаж знижує інтенсивність нагріву за рахунок кута встановлення, але вимагає обов’язкового повітряного проміжку;
• щільний монтаж без зазору практично у всіх випадках призводить до підвищеного перегріву модулів.

Вибір конкретного способу залежить від умов об’єкта, доступної площі і вимог до виробітки. У каталозі кріпіж для сонячних панелей представлені рішення для всіх перелічених варіантів.

Практичні аспекти вибору і монтажу

При виборі кріплення для сонячних панелей важливо враховувати не лише поточні умови, але й можливі зміни в майбутньому. Якщо планується розширення станції, система повинна дозволяти додавати модулі без порушення вже створеної вентиляції. Також варто звертати увагу на сумісність кріпежу з конкретними моделями модулів. Сучасні високоефективні панелі більш чутливі до температури, тому для них особливо важлива якісна система кріплення.

Монтаж вимагає дотримання проєктних параметрів висоти встановлення. Навіть невеликі відхилення можуть погіршити циркуляцію повітря. Після завершення робіт рекомендується перевірити, чи вільно проходить повітря під модулями. Це можна зробити візуально або за допомогою простих методів контролю потоку.

У регіонах із високими вітровими навантаженнями іноді виникає спокуса максимально притиснути панелі до поверхні. Такий підхід знижує парусність, але одночасно погіршує тепловий режим. Більш правильним рішенням є використання підсиленого кріпежу, розрахованого на підвищені навантаження, при збереженні необхідного зазору.

Для стаціонарних станцій важливо одразу підбирати сумісні рішення. При виборі стаціонарних фотомодулів і кріпежу в комплексі легше забезпечити оптимальні умови роботи. Аналогічно при підборі сонячних панелей варто заздалегідь визначити, яка система кріплення буде використовуватися.

Основні помилки, що впливають на температуру

На практиці найчастіше зустрічаються такі помилки:

• встановлення модулів майже впритул до покрівлі заради економії на матеріалі;
• використання коротких гаків на металочерепиці та шифері;
• перекриття вентиляційних каналів додатковими елементами або неправильно встановленими ущільнювачами;
• вибір закритих профілів там, де потрібні відкриті конструкції.

Кожна з цих помилок призводить до підвищення температури панелі і зниження ефективності генерації. Уникнути їх дозволяє уважний підхід до вибору системи і дотримання рекомендацій з монтажу.

Особливості застосування в різних умовах України

Кліматичні умови в Україні різняться за регіонами. На півдні (Одеська, Херсонська, Миколаївська області) літні температури вищі, тому вимоги до вентиляції під панелями жорсткіші. На півночі і в центральних областях ефект перегріву виражений слабше, але все одно присутній. У гірських районах додаються підвищені вітрові навантаження, які потрібно враховувати при виборі кріпежу.

Для плоских покрівель комерційних будівель у великих містах часто застосовують баластні системи. Тут особливо важливо правильно розрахувати висоту рам і організувати наскрізні канали. Для приватних будинків із металочерепицею або черепицею перевагу віддають системам із регульованою висотою гаків. Для наземних станцій в аграрних регіонах оптимальним залишається монтаж на висоті близько метра і вище.

У всіх випадках правильно підібрана система кріплення сонячних панелей дозволяє підтримувати більш сприятливий тепловий режим і зберігати ефективність генерації протягом усього терміну служби станції.
