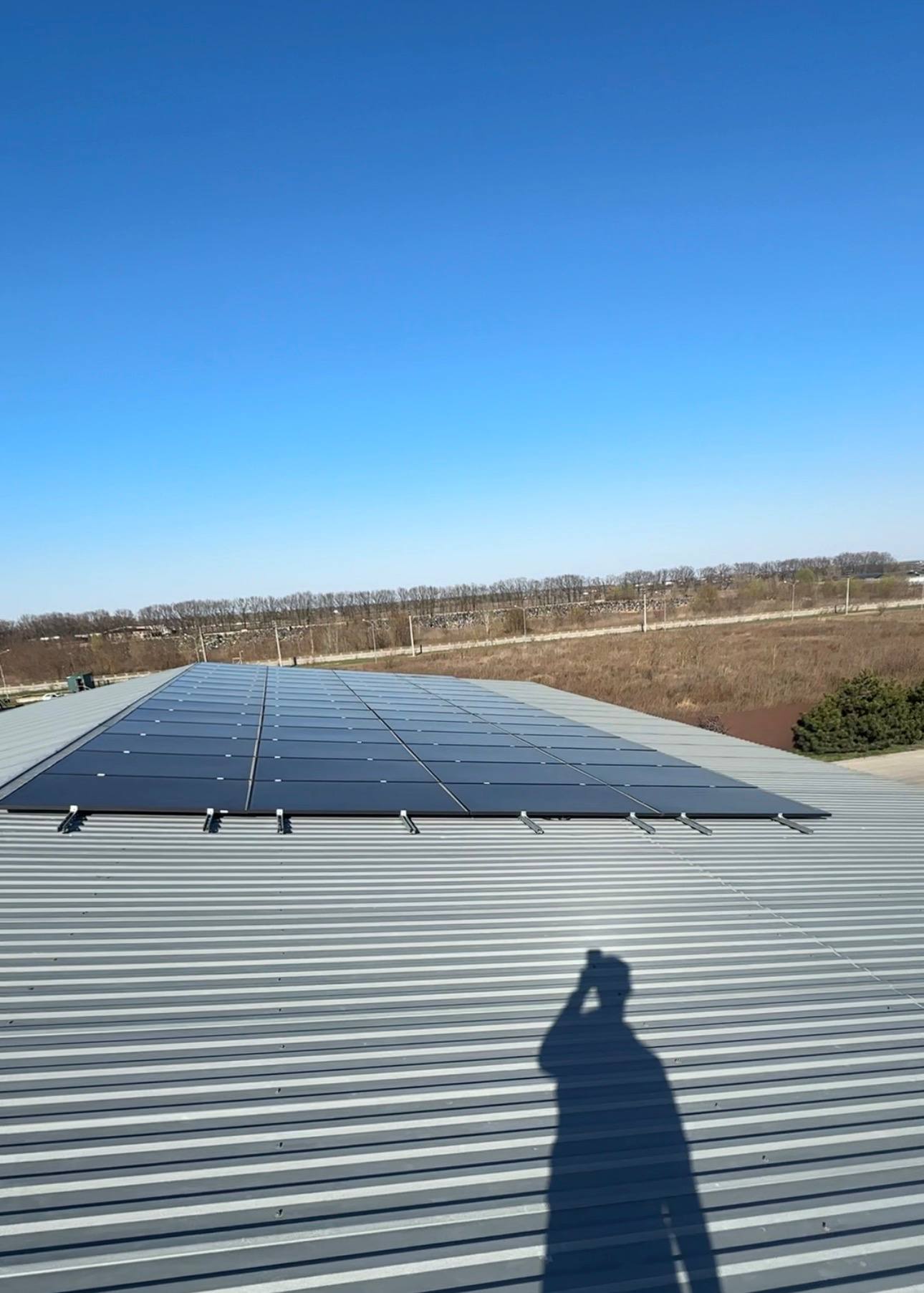

Крепление солнечных панелей на профнастил: как сохранить волну и гидроизоляцию крыши

Профнастил — одно из самых распространенных покрытий частных домов, гаражей и складов в Киеве и пригороде. Он легкий, быстро монтируется и хорошо отводит воду, но именно эта легкость делает его требовательным к тому, как на нем закрепят солнечные модули. Каждое отверстие в листе — потенциальное место протечки, а неудачно выбранная точка крепления способна смять волну.

Ниже разбираем, как устроено крепление солнечных панелей на профнастил, почему гребень волны важнее удобства монтажника, какие детали отвечают за герметичность и на что обратить внимание еще до заказа конструкции.

Чем профнастил отличается от других кровель под солнечные панели?

Профнастил — это тонкий профилированный лист без черепичного рельефа, поэтому крепление ставят прямо сквозь металл, без крюков и обхода ступенек. Главная особенность — малая толщина листа и четкий трапециевидный профиль, который сам задает точки крепления.

На металлочерепице монтажник ищет место между рельефными ступеньками, на керамической черепице заводит крюк под плитку. На профнастиле геометрически проще: верхние волны идут ровными линиями от конька до свеса, и опоры можно поставить на любой высоте ската. Однако лист работает как мембрана: если усилие от модуля передается в одну точку тонкого металла, он прогибается, а со временем разбивает отверстие вокруг самореза.

Поэтому для такой крыши решающими становятся три параметра: толщина и высота волны листа, шаг и состояние обрешетки под ним, а также направление, в котором пойдет вода после появления новых отверстий. Как действовать на кровле со сложным рельефом, мы объясняли в статье о креплении солнечных панелей на металлочерепицу.

Куда крепить: в верхнюю или нижнюю волну?

Крепление ставят в верхнюю волну, то есть на гребень профиля. Вода стекает по нижним желобам, поэтому отверстие наверху почти не контактирует с потоком и дольше остается сухим.

Нижняя волна кажется удобнее: она лежит прямо на обрешетке, и саморез входит в дерево без пустоты под листом. Но именно по нижним желобам во время ливня или таяния снега идет весь поток, а еще там скапливаются грязь и листья. Любое несовершенство уплотнения в таком месте дает протечку уже в первый сезон.

Под гребнем, напротив, есть пустота между листом и обрешеткой. Чтобы саморез не продавил волну, используют опоры с широкой подошвой на несколько гребней или кронштейны, которые опираются на верх профиля и не дают ему сплющиться. Если волна высокая, а металл тонкий, затягивать крепеж до упора нельзя: лист деформируется, и герметичность теряется.

Какие системы крепления подходят для профнастила?

Чаще всего применяют короткие минирельсы на гребне, длинные рельсы на кронштейнах или винт-шпильки в обрешетку. Выбор зависит от толщины листа, шага брусков и раскладки модулей.

Минирельсы на гребень волны

Короткий алюминиевый профиль крепят к верхней волне несколькими саморезами с EPDM-шайбами. Модуль ложится на такие опоры и прижимается кляммерами. Конструкция легкая, быстро собирается и не требует сплошных рельсов, поэтому ее часто выбирают для небольших крыш и хозяйственных построек. Ограничение одно: лист должен быть достаточно жестким, а производитель креплений для солнечных панелей — допускать фиксацию именно в металл.

Длинные рельсы на кронштейнах

Когда лист тонкий или схема размещения сложная, ставят кронштейны с прокладкой, а на них — сплошные рельсы. Такая система крепления солнечных панелей распределяет вес на большее количество точек и позволяет выровнять плоскость, если скат имеет небольшие неровности.

Винт-шпильки в обрешетку

Шпилька проходит сквозь гребень и вкручивается в деревянный брусок или стропильную ногу. Над листом на ней фиксируют адаптер с резиновым уплотнением и гайкой, которая прижимает металл без деформации. Вариант надежен для ветреных участков, но требует точно знать, где проходит обрешетка.

Готовые комплекты для скатных крыш собраны в разделе крепление для наклонной крыши, а в общем каталоге крепежа легко найти крепление солнечных панелей для кровли из металлопрофиля под конкретную высоту волны.

Как сохранить гидроизоляцию крыши при монтаже?

Гидроизоляцию крыши сохраняют правильное уплотнение каждого отверстия, целое полимерное покрытие и чистота поверхности после работы. Большинство протечек возникает не из-за самой конструкции, а из-за мелочей во время установки.

• Саморезы с EPDM-шайбой. Резиновая шайба под металлической должна сжаться ровно, без перекоса. Перетянутая раздавливается и трескается, недотянутая пропускает воду капиллярно.
• Уплотнительная лента под основанием. Под минирельс или кронштейн подкладывают EPDM- или бутиловую прокладку, которая закрывает отверстия и гасит вибрацию от ветра.
• Сверление под прямым углом. Саморез, вкрученный наискосок, прижимает шайбу неравномерно, поэтому профессионалы работают шуруповертом с ограничителем момента.
• Уборка металлической стружки. Мелкие частицы на полимерном слое через несколько недель дают рыжие пятна, а позже и коррозию листа.
• Работа без болгарки на крыше. Абразивный круг выжигает защитный слой, поэтому профили укорачивают заранее на земле.

Отдельно продумывают прохождение кабелей. DC-линии от модулей заводят через кровельную проходку с манжетой или через фронтон, а не через свежее отверстие, залитое силиконом. О роли резиновых деталей мы писали в материале почему уплотнитель определяет долговечность станции.

Выдержит ли профнастил вес солнечных панелей?

В большинстве случаев да: модули с конструкцией добавляют умеренную нагрузку, которую держит не сам лист, а обрешетка и стропила. Проблемы возникают, когда под листом редкие бруски или они уже начали гнить.

Лист лишь передает усилие дальше, поэтому перед работами с чердака проверяют, как часто стоит обрешетка под профнастилом и в каком она состоянии. Для домов в Киевской области отдельно учитывают снег: под панелями в нижней части ската он задерживается дольше и создает дополнительное давление. Ветер действует наоборот — пытается оторвать модули, особенно на краях и у конька, поэтому в краевых зонах опоры ставят чаще.

Когда нужно усиление

Если бруски тонкие или редкие, в зоне под панелями добавляют новые или переносят крепление солнечных панелей на крышу в стропила. С чердака это делают без демонтажа кровли. На утепленной мансарде решение принимают после осмотра, чтобы не повредить пароизоляцию.

Какие ошибки чаще всего портят кровлю из профнастила?

Типичные ошибки — крепление в нижнюю волну, лишние отверстия и хождение по гребням. Последствия проявляются не сразу, а через один-два сезона.

1. Сверление без разметки. Часть отверстий приходится переносить, и на крыше остаются дыры, закрытые герметиком, который на солнце стареет быстрее металла.
2. Хождение по верхним волнам. Гребень мнется под весом человека, поэтому ступают в нижнюю волну над бруском или кладут трапы.
3. Контакт разных металлов. Оцинкованная сталь без прокладки на алюминиевом рельсе провоцирует контактную коррозию.
4. Нет вентиляционного зазора под панелями. Модули почти вплотную к листу сильнее греются, теряют часть выработки, а под ними собирается конденсат.

Чтобы избежать этих проблем, инженеры Solar PRO подберут конструкцию под ваш профиль листа и выполнят монтаж солнечных панелей на наклонную кровлю без вреда для покрытия — договориться об осмотре можно через страницу контактов.

Как проходит монтаж на профнастиле на практике?

Подъем панелей занимает лишь часть времени; начинается все с осмотра, замера волны и раскладки. Порядок одинаков для частного дома и склада.

Сначала определяют профиль, толщину металла и шаг брусков. Затем составляют схему с размещением модулей, точками опор и трассой кабелей. После этого размечают линии гребней, ставят основания, выравнивают плоскость и только тогда выполняют крепление солнечных модулей на кровлю. Завершающий этап — проверка затяжки, осмотр каждого отверстия и уборка стружки. Если нужна солнечная электростанция под ключ, добавляется установка инвертора и щита; о таком формате работы рассказывает главная страница компании. Монтаж СЭС в Киеве на профнастиле обычно не требует ремонта кровли, если лист и обрешетка в хорошем состоянии.

Профнастил хорошо подходит для солнечной станции, когда опора стоит на гребне, каждое отверстие уплотнено, а нагрузка передается на обрешетку. Простой монтаж солнечных панелей на такой крыше зависит от внимания к мелочам: правильной шайбы, момента затяжки, отсутствия стружки и грамотно выведенных кабелей. При соблюдении этих условий кровля сохраняет герметичность столько же, сколько работают сами модули.
