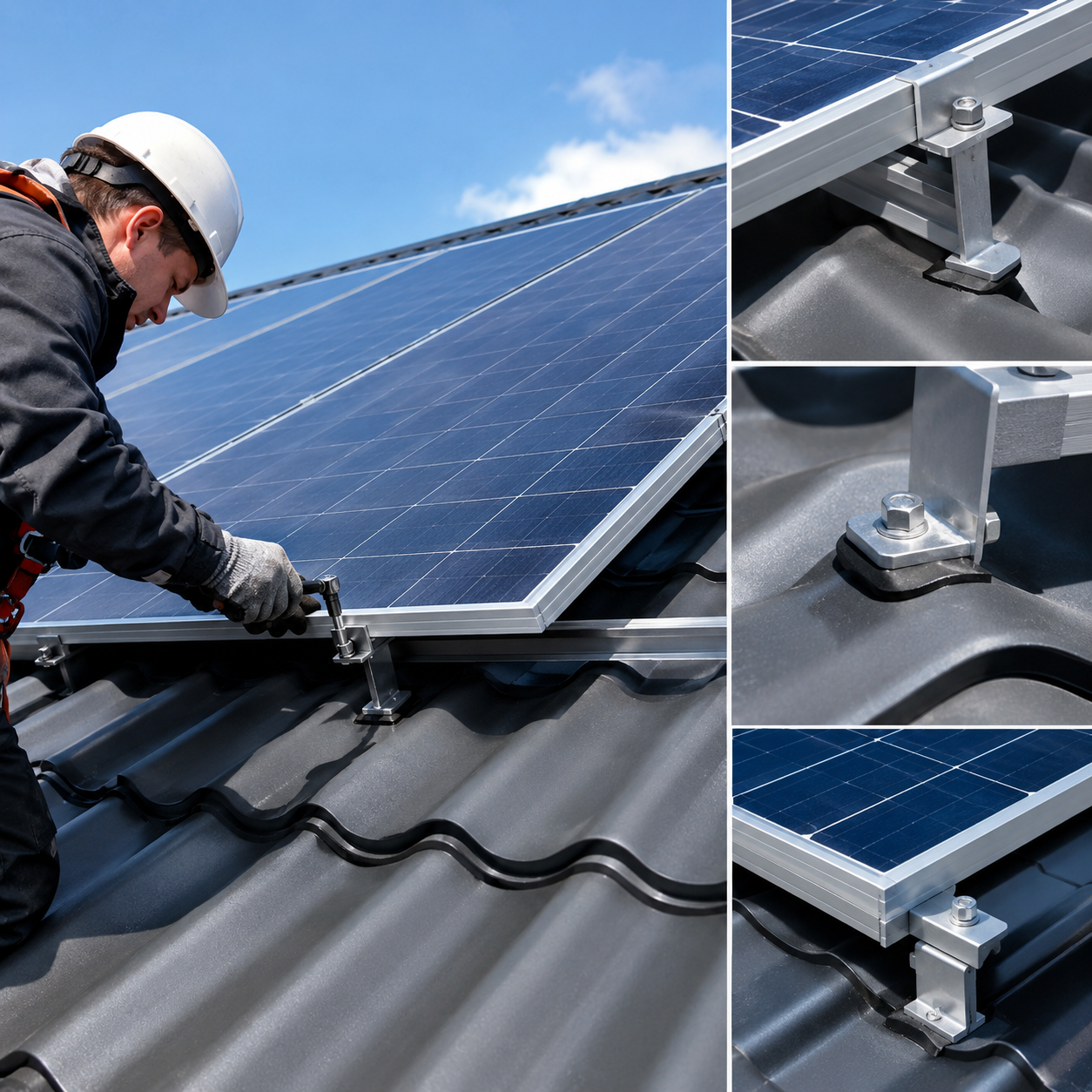

Как крепить солнечные панели на металлочерепицу, чтобы кровля не потекла

Металлочерепица — самая распространённая кровля в частном секторе Киева и области. Она лёгкая, недорогая, быстро монтируется, и именно на неё чаще всего просят поставить солнечные панели. При этом такая кровля — одна из самых требовательных к монтажу: под тонким листом стали нет сплошного основания, а каждое отверстие в покрытии потенциально становится точкой протечки.

Ошибка здесь стоит дорого. Пробитый не в том месте лист даёт течь не сразу: вода начинает капать через сезон-другой, когда уплотнение просело, а хозяин уже забыл, что на крыше что-то сверлили. Дальше — намокший утеплитель, ржавчина на обрешётке и разбор части кровли. Поэтому крепление солнечных панелей на металлочерепицу разбирают отдельно от всех прочих скатных крыш.

Ниже — как устроена такая система, какие элементы в неё входят, куда именно попадает крепёж и что проверить до того, как первый саморез войдёт в кровлю.

Чем металлочерепица отличается от других кровель при монтаже?

Главное отличие — рельеф. Металлочерепица имитирует натуральную черепицу за счёт поперечных ступеней и продольных волн. Плоскости, на которую можно ровно поставить опору, у неё попросту нет: любая точка листа либо на гребне, либо в прогибе, либо на переходе между ними.

Второе отличие — толщина. Стальной лист в 0,45–0,5 мм не держит нагрузку сам по себе. Он опирается на обрешётку, и вся весовая нагрузка от панелей должна уходить именно туда, а не на металл. Если закрепить кронштейн только за лист, при первом же сильном ветре крепёж вырвет вместе с куском покрытия.

Третье — полимерное покрытие. Оно защищает сталь от коррозии, и любое повреждение этого слоя открывает металлу путь к ржавчине. Поэтому отверстия делают строго рассчитанным инструментом, а не пробивают наспех, и обязательно герметизируют.

Где проходит обрешётка и почему это решающий момент

Под металлочерепицей идёт горизонтальная обрешётка с шагом, равным длине ступени листа — обычно 350 или 400 мм. Именно в брус обрешётки или в стропило должен попасть крепёж. Найти его вслепую нельзя: место определяют либо по чертежу кровли, либо изнутри чердака, либо магнитным искателем по шляпкам кровельных саморезов, которыми прикручен сам лист.

Промах мимо бруса — самая частая и самая дорогая ошибка. Саморез, вкрученный в пустоту между брусьями, держит только тонкую сталь: расчётной нагрузки на вырыв у такого соединения практически нет.

Что даёт продольная волна

Продольные волны работают рёбрами жёсткости и одновременно служат водоотводными каналами. Вода стекает по прогибам, поэтому ставить туда опору нельзя ни при каких условиях: даже идеально загерметизированное отверстие в прогибе рано или поздно окажется под стоячей водой во время ливня или при таянии снега.

Опора всегда встаёт на гребень волны. Это правило не имеет исключений, и от него зависит, останется ли кровля сухой.

Какие крепления подходят для металлочерепицы?

В креплении для наклонной крыши под металлочерепицу используют три основных типа элементов, и они решают разные задачи.

Кровельный крюк с регулировкой

Классическое решение: стальной или алюминиевый крюк, который крепится длинными саморезами или глухарями в обрешётку либо в стропило, выходит наружу поверх ступени черепицы и несёт на себе направляющий профиль. Регулировка по высоте позволяет компенсировать рельеф листа, чтобы рельс встал ровно.

Плюс крюка — нагрузка передаётся напрямую на несущую часть кровли. Минус — он требует точного попадания в брус и аккуратной работы с ответной ступенью.

Мостовой кронштейн на гребень волны

Более простой и быстрый вариант: кронштейн садится прямо на гребень и фиксируется саморезами сквозь лист в обрешётку. Под подошву обязательно закладывается EPDM-прокладка, которая при затяжке обжимается и закрывает отверстие.

Такой узел монтируется быстрее крюка, но он критичнее к качеству прокладки и к моменту затяжки: недотянул — останется зазор, перетянул — прокладку выдавит, и герметичность исчезнет.

Крепёж и прокладки

Отдельная позиция — сам крепёж для солнечных панелей: саморезы с уплотнительной шайбой, глухари, шпильки и болты для сборки узлов. Экономить на нём бессмысленно — именно это соединение работает на вырыв при порывах ветра.

Дополняют систему уплотнители для солнечных панелей, которые закрывают стыки и защищают алюминиевый паз от попадания влаги и грязи.

Как собирается система крепления целиком?

Порядок узлов от кровли к модулю выглядит так:

• Опора — крюк или мостовой кронштейн, закреплённый в обрешётку через гребень волны.
• Направляющий профиль (рельс) — алюминиевая планка, которая ложится поперёк опор и распределяет нагрузку.
• Кляммеры — прижимы, удерживающие раму модуля: промежуточные между двумя соседними панелями и конечные по краям ряда.
• Заземляющие элементы и кабельные держатели.

Модуль никогда не крепится к кровле напрямую — только через рельс. Это принципиально: профиль позволяет панели «плавать» при температурном расширении и снимает точечные нагрузки с рамы.

Для монтажа удобно брать крепёжные рамки, которые уже рассчитаны под типовые размеры модулей и сокращают подгонку на месте.

Куда именно ставить опору — на волну или в прогиб?

Только на гребень волны, и только туда, где под листом проходит брус обрешётки. Совмещение этих двух условий и есть главная сложность монтажа на металлочерепицу.

На практике это выглядит так: сначала определяют линии обрешётки, затем размечают точки на ближайших к ним гребнях, и уже от этой сетки отталкиваются при раскладке рельсов. Иногда шаг опор приходится делать неравномерным — это нормально, если расчёт по нагрузке соблюдён.

Попытка «подвинуть» точку в прогиб ради красивой геометрии — прямой путь к течи. Лучше сместить весь массив панелей на полметра, чем поставить одну опору в водоотводный канал.

Как обеспечить герметичность прохода через кровлю?

Герметичность даёт не силикон, а правильно обжатая EPDM-прокладка под подошвой кронштейна. Силиконовый герметик — вспомогательная мера, он стареет под ультрафиолетом и через несколько лет теряет эластичность.

Правила простые:

• Отверстие сверлится по диаметру крепежа, без разбивания и «расшатывания».
• Прокладка ставится сухой, на чистое покрытие, без стружки под ней.
• Затяжка — до равномерного обжатия прокладки, без выдавливания.
• Стружку после сверления обязательно сметают: оставленные опилки стали ржавеют прямо на покрытии и оставляют рыжие пятна.
• Повреждённое полимерное покрытие подкрашивают ремонтной эмалью в цвет кровли.

Какой шаг креплений нужен для киевского климата?

Киев относится к умеренной ветровой зоне, но снеговая нагрузка здесь ощутимая, а скатная кровля добавляет эффект схода снега на нижний ряд модулей. Практический ориентир для стандартного модуля длиной около 1,7–1,8 м — две линии опор с шагом 1,1–1,4 м между рельсами и точками крепления не реже чем через 1,2 м вдоль профиля.

На скатах с уклоном более 35°, на углах здания и по краю кровли ветровая нагрузка заметно выше средней по плоскости. Там шаг уменьшают, а при крутых скатах добавляют снегозадержатели ниже массива панелей, иначе сползающий пласт снега упрётся в нижний ряд.

Точный расчёт всегда делают по конкретному объекту: он зависит от высоты дома, уклона, ориентации ската и веса выбранных солнечных панелей.

Какие ошибки встречаются чаще всего?

• Опора в прогибе волны. Течь появится, вопрос только в сроке.
• Промах мимо обрешётки. Узел держится на тонком листе и вырывается при шквале.
• Обычные чёрные саморезы вместо кровельных. Они ржавеют, головка отрывается, отверстие остаётся открытым.
• Перетянутая прокладка. Выдавленный EPDM не герметизирует.
• Строительный профиль вместо специализированного рельса. Оцинкованный С-профиль из строймагазина не рассчитан на постоянную знакопеременную нагрузку и не совместим по геометрии с кляммерами.
• Модуль вплотную к листу. Между панелью и кровлей нужен зазор 8–12 см: он даёт вентиляцию и снижает перегрев, который напрямую снимает проценты выработки.

Сколько служит крепёж на металлочерепице?

Алюминиевые профили и кронштейны с анодированием переживают саму кровлю: расчётный ресурс — 25 лет и больше. Слабое звено — точки прохода через покрытие и стальные метизы.

Что продлевает срок службы:

• Нержавеющий крепёж класса А2 в местах контакта с кровлей.
• Отсутствие прямого контакта алюминия с оцинкованной сталью без разделительной прокладки — иначе начинается электрохимическая коррозия.
• Осмотр раз в 2–3 года: протяжка кляммеров, проверка прокладок, очистка от листвы под нижним рядом.

Что нужно купить и с чего начать в Киеве?

Комплект для одной кровли обычно собирается так: опоры под металлочерепицу по числу точек, алюминиевые рельсы нужной длины, промежуточные и конечные кляммеры, крепёж, уплотнители, кабельные держатели. Считать удобнее не «по панелям», а по раскладке массива на скате — только так становится видно реальное число опор.

Подобрать элементы можно в разделе креплений для солнечных панелей, а сами модули — среди стационарных фотомодулей.

Если нужен не только комплект, а расчёт и монтаж под ключ в Киеве и области, этим занимается Solar PRO: выезд на объект, проверка обрешётки, раскладка массива с учётом уклона и затенения, установка с герметизацией каждой точки прохода.

Коротко: что запомнить

Металлочерепица прощает многое, но не прощает двух вещей — опоры в прогибе волны и крепежа мимо обрешётки. Всё остальное решается качественным комплектом и аккуратностью монтажника.

Перед началом работ ответьте себе на три вопроса: знаете ли вы точный шаг обрешётки, рассчитан ли шаг опор под ветер и снег на вашем скате, есть ли под каждой подошвой EPDM-прокладка. Если да по всем трём — кровля останется сухой, а станция отработает свои двадцать пять лет без вмешательства.
