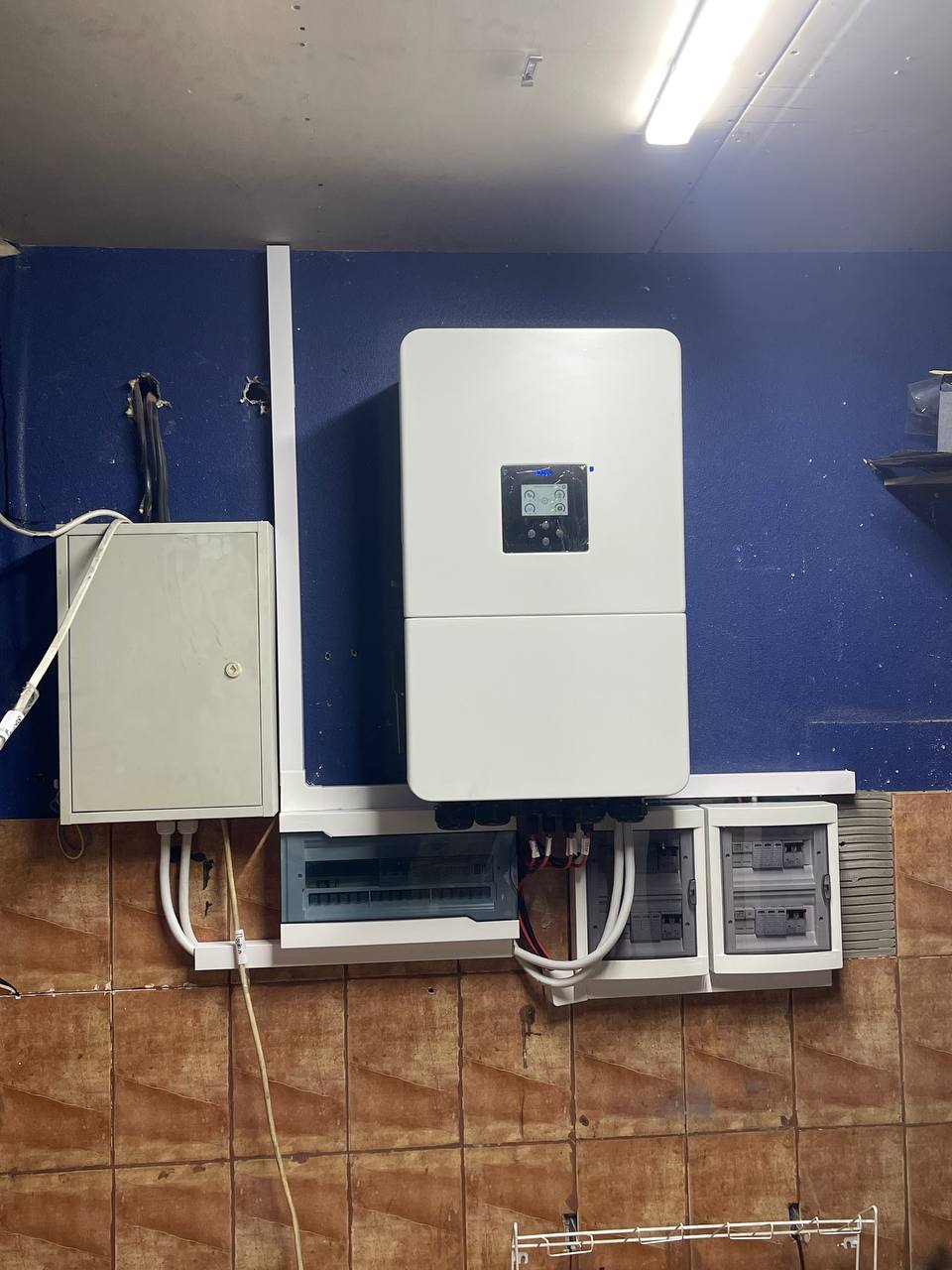

Где установить гибридный инвертор Deye в доме: требования к месту, вентиляции и кабелям

Гибридный инвертор — сердце домашней солнечной станции: через него проходит вся энергия от панелей, аккумуляторов и сети. От того, где именно он висит, зависят его температура, ресурс, длина кабелей и даже удобство ежедневного пользования. Расположение, выбранное «лишь бы было куда», часто становится причиной перегрева, потерь мощности и незапланированных переделок.

Разберем, какое помещение подходит для оборудования Deye и других производителей, к какой стене его крепят, сколько свободного пространства оставляют вокруг корпуса и как правильно проложить кабели от крыши, батарей и электрощита. Все советы общие для большинства моделей, а конкретные цифры всегда сверяют с инструкцией своего инвертора.

Почему место для установки инвертора так важно?

Инвертор преобразует большие токи и выделяет тепло, поэтому его эффективность напрямую зависит от условий вокруг. Неудачное место для установки инвертора сокращает срок службы электроники и заставляет аппарат снижать мощность как раз в жаркие дни, когда генерация самая высокая.

Есть и практическая сторона. Чем дальше устройство от аккумуляторов и щита, тем длиннее и толще нужны кабели, а каждый лишний метр добавляет потерь и стоимости. Кроме того, гибридный инвертор с аккумулятором имеет вентиляторы, которые слышно в тишине, и дисплей, на который владелец периодически смотрит. Поэтому выбор точки монтажа — это баланс между теплом, кабельными трассами, шумом и доступом.

Какое помещение подходит для гибридного инвертора Deye?

Лучший вариант — сухое, прохладное нежилое помещение с естественным проветриванием рядом с электрощитом. Обычно это котельная, техническая комната, кладовая или утепленный гараж.

Типичные удачные места

В частных домах гибридный инвертор Deye чаще всего вешают в котельной или техническом помещении, куда и так заведен ввод электричества. Здесь стабильная температура, нет жильцов, которым помешает шум, а до щита — несколько метров. Гараж тоже подходит, если он не промерзает зимой и не перегревается летом под металлической кровлей.

Где инвертор лучше не ставить

Некоторые места кажутся удобными, но создают проблемы уже в первый сезон работы.

• Жилые комнаты. Вентиляторы и гудение трансформаторных узлов заметны ночью, поэтому спальня или детская — плохой выбор.
• Неутепленный чердак. Летом под крышей температура заметно выше, чем в доме, и инвертор постоянно будет работать на пределе.
• Улица под прямым солнцем. Даже модель с высокой степенью защиты корпуса перегревается, если на нее светит солнце, поэтому снаружи нужен навес.
• Влажный подвал. Конденсат и высокая влажность вредят платам и контактам, а сырые стены еще и проводят влагу к креплениям.
• Ниша без притока воздуха. Шкаф или закрытый короб собирает горячий воздух вокруг корпуса и сводит на нет работу вентиляторов.

Какие требования к стене и высоте монтажа?

Инвертор крепят вертикально на ровную, прочную и негорючую стену, способную выдержать его вес. Кирпич, бетон или газоблок подходят, а деревянные поверхности требуют негорючего экрана.

Высоту выбирают так, чтобы дисплей и кнопки оказались примерно на уровне глаз, а снизу оставалось место для кабельных вводов и автоматики. Рядом не должно быть горючих материалов, банок с краской, топливных канистр или дров. Также важно, чтобы к корпусу был свободный подход: во время сервиса техник должен открыть крышку и работать, не отодвигая мебель.

Как обеспечить вентиляцию и охлаждение?

Вентиляция инвертора — это свободное пространство вокруг корпуса и постоянный обмен воздуха в помещении. Без этих двух условий даже мощный аппарат будет снижать отдачу из-за перегрева.

Свободные зазоры вокруг корпуса

Производители указывают минимальные расстояния от потолка, пола и соседнего оборудования, и эти требования нарушать нельзя. Теплый воздух уходит вверх, поэтому над инвертором не ставят полки, а два аппарата не вешают один над другим без рассчитанного промежутка. Батареи и щитки размещают сбоку, а не прямо над корпусом.

Температура и чистота воздуха

У каждой модели есть рабочий температурный диапазон, и лучше всего, когда помещение остается в его середине круглый год. Если комната небольшая, помогает вытяжная решетка или вентилятор под потолком. Важна и пыль: в мастерской или котельной на твердом топливе она оседает на радиаторах, поэтому там корпус чаще очищают.

Как правильно проложить кабели для инвертора?

Кабели для инвертора должны быть как можно короче, правильного сечения и разделены по назначению. Трассы DC от панелей, батарейные линии и сеть AC идут отдельно, каждая со своей защитой.

1. Линии от панелей. Солнечный кабель с крыши заводят через защитный щиток DC, чтобы иметь возможность обесточить цепочки перед обслуживанием.
2. Батарейные кабели. Токи здесь самые большие, поэтому линии делают короткими, одинаковой длины и достаточного сечения, с отдельным предохранителем или автоматом.
3. Сторона AC. От инвертора к щиту прокладывают отдельные линии для сетевого входа и резервного выхода, чтобы не перепутать группы нагрузки.
4. Заземление. Корпус инвертора и щитков соединяют с контуром дома согласно схеме заземления частного дома.

Отдельно стоит упомянуть трехфазные дома. Установка Deye для трехфазной сети требует продуманного распределения линий по фазам еще на этапе разметки, ведь после монтажа переделать щит значительно сложнее. Подобрать модель под количество фаз и мощность можно в каталоге гибридных инверторов, а общий ассортимент, где есть и инвертор для солнечных панелей без батарей, собран в разделе инверторы.

Как разместить аккумуляторы рядом с инвертором?

Батареи ставят в том же помещении, на минимальном расстоянии от инвертора. Так сокращаются самые нагруженные кабели, а система управления батареей стабильно обменивается данными с инвертором.

Монтаж СЭС с накопителем энергии предполагает ровный пол или надежное настенное крепление, защиту от прямого солнца и ту же умеренную температуру, что и для инвертора. Литий-железо-фосфатные батареи плохо заряжаются на холоде, поэтому неотапливаемое помещение зимой ограничивает их работу. Перед покупкой полезно проверить совместимость протоколов связи — об этом подробно в материале о совместимости LiFePO4 48–52 В с гибридными инверторами. Когда солнечная электростанция с батареями для дома собрана компактно, в технической комнате образуется единый узел, который легко обслуживать.

Правильное расположение закладывают еще в проекте, когда определяют, как гибридная система электропитания будет соединена от крыши до щита. Именно поэтому солнечная электростанция под ключ включает не только монтаж солнечных панелей и инвертора, но и выбор точки установки с учетом тепла и кабелей. Например, в станции в Коваливке работает гибридный инвертор на 8 кВт. Если вам предстоит установка гибридной СЭС или монтаж СЭС в Киеве, инженеры Solar PRO осмотрят дом и предложат оптимальное место для оборудования.

Итак, монтаж гибридного инвертора Deye удается тогда, когда аппарат висит в сухом прохладном помещении на негорючей стене, имеет свободные зазоры для воздуха и короткие разделенные кабели к батареям и щиту. Такая установка инвертора Deye для СЭС обеспечивает полную мощность даже в жару, а Deye для частного дома или любой другой инвертор для дома будет работать тихо и без перегрева много лет. Гибридная солнечная станция, смонтированная по этим правилам в доме в Киеве или Киевской области, не потребует переделок после первого сезона.
