Совместимость LiFePO4 48–52В с различными гибридными инверторами

Совместимость литий-железо-фосфатных аккумуляторов номиналом 48–52 вольта с гибридными инверторами определяет, насколько стабильно и безопасно будет работать вся система резервного или автономного электроснабжения. Речь идёт не только о совпадении цифр в паспортах, но и о том, как именно батарея и преобразователь обмениваются данными, реагируют на изменения нагрузки и поддерживают заданные границы напряжения. Ниже подробно разобраны характеристики таких систем, различия между номиналами, параметры, которые нужно проверять, типичные проблемы и способы правильного подбора пары.

Почему важна совместимость аккумулятора и инвертора

Аккумулятор LiFePO4 работает в строго ограниченном диапазоне напряжения. Каждый элемент внутри батареи имеет свои верхние и нижние границы, за которыми начинаются необратимые процессы. Система управления батареей (BMS) следит за этими границами и при необходимости отключает нагрузку или заряд. Инвертор, в свою очередь, измеряет напряжение на клеммах, рассчитывает ток и может запрашивать у BMS дополнительные данные о температуре, остатке ёмкости и состоянии отдельных элементов.

Если эти два устройства не понимают друг друга, возникают несколько уровней проблем. На самом простом уровне инвертор просто не видит батарею и отказывается запускаться. На более сложном — связь есть, но параметры заряда и разряда выставлены неверно, и батарея либо недозаряжается, либо получает избыточное напряжение. В долгосрочной перспективе это напрямую сокращает срок службы элементов.

Совместимость LiFePO4 с гибридным инвертором включает несколько независимых слоёв. Первый — электрический: диапазон напряжения инвертора должен полностью перекрывать рабочий диапазон батареи. Второй — токовый: максимальный ток заряда и разряда инвертора не должен превышать возможности BMS. Третий — коммуникационный: протоколы обмена данными должны совпадать, а кабель связи быть правильно распаян. Четвёртый — программный: в меню инвертора должны быть доступны нужные настройки или готовый профиль под конкретную химию и номинал.

Когда все четыре слоя совпадают, система работает предсказуемо. Инвертор получает точные данные о состоянии батареи, корректно ограничивает ток, вовремя прекращает заряд и не допускает глубокого разряда. Пользователь видит реальный процент остатка ёмкости, а не приблизительную оценку по напряжению. Это особенно важно в системах, где батарея используется ежедневно и должна обеспечивать заданное время автономной работы.

Что именно проверяется при оценке совместимости

На практике проверка начинается с паспортов обоих устройств. В паспорте батареи указаны номинальное напряжение, рабочий диапазон, максимальный ток заряда, максимальный ток разряда, тип BMS и поддерживаемые протоколы связи. В паспорте инвертора — допустимый диапазон напряжения батареи, максимальный ток заряда от сети или солнечных панелей, наличие входов CAN или RS485, список поддерживаемых типов аккумуляторов и возможность ручной настройки параметров.

После сверки цифр проверяется наличие готового профиля. Некоторые производители инверторов заранее прописывают в прошивке значения для популярных моделей LiFePO4. Если профиль есть, достаточно выбрать его в меню. Если профиля нет, все значения вводятся вручную: максимальное напряжение заряда, напряжение поддержания, минимальное напряжение разряда, ток заряда.

Отдельное внимание уделяется версии прошивки инвертора. Иногда поддержка конкретной батареи появляется только после обновления. В этом случае перед покупкой уточняют, какая именно версия программного обеспечения установлена и можно ли её обновить самостоятельно.

Разница между 48В, 51,2В и 52В системами

На рынке встречаются три основных варианта номинала в диапазоне около 48 вольт. Разница между ними кажется небольшой, но она определяет, какие именно инверторы смогут полноценно работать с батареей и какие настройки потребуется выставить.

Системы с номиналом 48 вольт

Классический вариант 48 вольт обычно соответствует сборке из пятнадцати элементов. Номинальное напряжение такого аккумулятора составляет 48 вольт, рабочий диапазон чаще всего лежит в пределах от 42 до 54 вольт. Максимальное напряжение заряда при этом выставляют около 53,5–54 вольт, а минимальное напряжение разряда — около 42–43 вольт.

Многие гибридные инверторы изначально рассчитаны именно на этот диапазон. В меню таких устройств часто есть готовый профиль «48V LiFePO4» или возможность выбрать химию литий-железо-фосфат с последующей подстановкой стандартных значений. Для владельца это упрощает настройку: достаточно выбрать профиль и проверить, что ток заряда не превышает возможности BMS.

Недостаток классического 48-вольтового варианта проявляется при попытке использовать более современные батареи. Большинство новых аккумуляторов собирают уже из шестнадцати элементов, и их номинал сдвигается вверх. Если инвертор жёстко ограничен верхней границей 54 вольта, он не сможет полностью зарядить 16-элементную сборку.

Системы с номиналом 51,2 вольта

Номинал 51,2 вольта соответствует сборке из шестнадцати элементов. Рабочий диапазон такой батареи обычно составляет от 44,8 до 57,6 вольта. Максимальное напряжение заряда при этом находится в районе 56–57,6 вольта, а минимальное напряжение разряда — около 44–45 вольт.

Разница с классическим 48-вольтовым вариантом критична именно по верхней границе. Если инвертор не поддерживает напряжение выше 54–55 вольт, он будет считать батарею перезаряженной уже на этапе, когда она ещё не набрала полную ёмкость. В результате полезная ёмкость окажется меньше паспортной, а часть энергии останется недоступной.

Для полноценной работы с батареями 51,2 вольта инвертор должен иметь верхнюю границу входного напряжения не ниже 58–60 вольт. Кроме того, в меню должна быть возможность вручную выставить максимальное напряжение заряда на уровне 56–57 вольт. Некоторые модели имеют отдельный профиль именно под 51,2 вольта, что заметно упрощает настройку.

На рынке Украины аккумуляторы LiFePO4 51,2В встречаются чаще, чем классические 48-вольтовые. При выборе пары инвертор плюс аккумулятор именно этот номинал требует наиболее внимательной проверки диапазона.

Системы с номиналом 52 вольта

Вариант 52 вольта встречается реже и обычно связан с конкретными производителями или специальными конфигурациями. Рабочий диапазон здесь сдвинут ещё выше. Перед покупкой обязательно сверяют паспортные данные, потому что далеко не все гибридные инверторы поддерживают верхнюю границу, необходимую для полной зарядки такой батареи.

На практике большинство пользователей сталкиваются именно с выбором между 48 и 51,2 вольта. Разница в один-два элемента определяет, сможет ли инвертор использовать всю ёмкость или будет работать с постоянным ограничением.

Как номинал влияет на настройки зарядных параметров

Для 48-вольтовой системы типичные значения выглядят так: максимальное напряжение заряда 53,5–54 В, напряжение поддержания 53–53,5 В, минимальное напряжение разряда 42–43 В. Для 51,2-вольтовой системы эти цифры сдвигаются вверх: максимальное напряжение заряда 56–57,6 В, напряжение поддержания 55–56 В, минимальное напряжение разряда 44–45 В.

Ошибка в один-два вольта уже заметна. Если выставить слишком высокое максимальное напряжение, BMS будет постоянно срабатывать на защиту, а элементы начнут быстрее деградировать. Если выставить слишком низкое — батарея будет недозаряжаться, и полезная ёмкость уменьшится.

На что обращать внимание при проверке совместимости

Проверка совместимости состоит из нескольких независимых этапов. Каждый этап закрывает свой слой взаимодействия между батареей и инвертором.

• Диапазон рабочей напряжения инвертора должен полностью перекрывать рабочий диапазон батареи с запасом не менее 1–2 вольт сверху и снизу.
• Максимальный ток заряда и разряда инвертора не должен превышать значения, указанные в паспорте BMS.
• Протокол связи (CAN или RS485) должен совпадать, а кабель иметь правильную распиновку.
• В меню инвертора должна быть возможность ручной настройки зарядных параметров или готовый профиль под выбранный номинал.
• Версия прошивки инвертора должна поддерживать работу с литий-железо-фосфатными батареями выбранного типа.

Диапазон рабочей напряжения инвертора

Это первый и самый важный параметр. В паспорте инвертора он обычно указан как «Battery voltage range» или «Диапазон напряжения батареи». Нужно убедиться, что верхняя граница этого диапазона выше максимального напряжения заряда батареи, а нижняя граница ниже минимального напряжения разряда.

Если верхняя граница инвертора ниже максимального напряжения заряда батареи, полноценная зарядка невозможна. Инвертор будет считать батарею полностью заряженной раньше времени и прекратит подачу тока. Если нижняя граница выше минимального напряжения разряда, инвертор отключит нагрузку, когда в батарее ещё остаётся заметный запас энергии.

Токовые ограничения

Каждая BMS рассчитана на определённый максимальный ток заряда и разряда. Эти значения всегда указаны в паспорте батареи. Инвертор не должен пытаться отдавать или принимать ток выше этих пределов. Если ток превышает возможности BMS, срабатывает защита, и нагрузка отключается даже при наличии заряда.

На практике это проявляется в моменты пикового потребления. Система работает нормально при средней нагрузке, но при включении мощных потребителей мгновенно уходит в защиту. Чтобы избежать такой ситуации, максимальный ток инвертора либо ограничивают в настройках, либо выбирают батарею с более высоким допустимым током.

Коммуникация BMS и инвертора

Большинство современных LiFePO4 батарей передают данные по интерфейсу CAN или RS485. Через этот канал BMS сообщает инвертору напряжение каждого элемента, общий ток, температуру, остаток ёмкости и коды ошибок. Если протокол не совпадает или кабель подключён неправильно, данные не передаются.

В этом случае инвертор продолжает работать, но использует только измеренное им самим напряжение на клеммах. Точность такого метода заметно ниже. Кроме того, некоторые защитные функции, реализованные в BMS, остаются недоступными для инвертора.

Перед покупкой уточняют, какой именно протокол использует батарея и поддерживает ли его выбранный инвертор. Иногда требуется переходной кабель или специальный адаптер. Эти детали лучше выяснить заранее.

Протокол CAN и протокол RS485

CAN-шина обычно обеспечивает более быстрый и устойчивый обмен данными. RS485 встречается чаще в более доступных моделях и требует правильной настройки скорости обмена и адреса устройства. Некоторые батареи поддерживают оба варианта, что расширяет список совместимых инверторов.

Даже при совпадении протокола иногда требуется указать в меню инвертора конкретную модель BMS или производителя батареи. Без этого выбора связь может не установиться.

Совместимость с популярными гибридными инверторами

На рынке Украины чаще всего встречаются гибридные инверторы нескольких производителей. У каждого из них есть свои особенности работы с литий-железо-фосфатными батареями. Ниже рассмотрены основные моменты, на которые стоит обращать внимание при проверке.

Для многих моделей существует официальный список совместимых аккумуляторов. Если выбранная батарея есть в этом списке, вероятность проблем минимальна. Если батареи в списке нет, это ещё не означает полную несовместимость, но требует более внимательной сверки параметров и, возможно, ручной настройки.

Некоторые инверторы позволяют выбирать тип батареи в меню: свинцово-кислотная, гелевая, литий-железо-фосфат. После выбора типа автоматически подставляются рекомендуемые напряжения. Однако даже в этом случае стоит сверить значения с паспортом конкретной батареи и при необходимости скорректировать их.

Отдельного внимания заслуживают инверторы, которые умеют работать параллельно. В таких системах несколько устройств объединяются в одну установку. Батарея при этом должна выдерживать суммарный ток всех инверторов. Если ток превышает возможности BMS, система будет ограничивать мощность или выдавать ошибки.

При подборе пары полезно посмотреть раздел гибридные инверторы и сразу сравнить характеристики с имеющейся или планируемой батареей. Также можно ознакомиться с автономными инверторами, если система не предполагает работу с сетью. Для готовых решений существует раздел готовые комплекты, где параметры уже согласованы.

Особенности настройки под разные номиналы

Даже при формальной совместимости иногда требуется небольшая корректировка. Максимальное напряжение заряда, напряжение поддержания и ток заряда лучше выставить точно по рекомендации производителя батареи. Если оставить заводские значения инвертора, система будет работать, но не в оптимальном режиме.

Некоторые инверторы позволяют сохранять пользовательские профили. Это удобно, если в будущем планируется замена батареи или изменение конфигурации. Профиль можно назвать понятным именем и быстро переключаться между настройками.

Проблемы несовместимости и их проявления

Несовместимость проявляется по-разному в зависимости от того, какой именно слой взаимодействия нарушен.

• Отсутствие связи по цифровому протоколу — инвертор выдаёт ошибку коммуникации, хотя кабель подключён.
• Несоответствие диапазона напряжения — инвертор отказывается заряжать батарею или слишком рано прекращает разряд.
• Превышение допустимого тока — BMS срабатывает на защиту при пиковых нагрузках.
• Неправильные зарядные параметры — батарея недозаряжается или получает избыточное напряжение.
• Устаревшая прошивка — поддержка конкретной модели батареи появляется только после обновления.

Отсутствие цифровой связи

Это самая частая проблема. Инвертор пишет ошибку коммуникации, система либо не запускается, либо работает в ограниченном режиме «по напряжению». Решение обычно заключается в проверке протокола, версии прошивки, распиновки кабеля или выборе правильной модели BMS в меню инвертора.

Если связь установить не удаётся, система всё равно может работать, но без точных данных о ёмкости и температуре. Инвертор будет ориентироваться только на напряжение клемм, что снижает точность оценки остатка заряда.

Несоответствие диапазона напряжения

Инвертор отказывается заряжать батарею, потому что считает напряжение слишком высоким, или наоборот, слишком рано прекращает разряд. В результате полезная ёмкость используется лишь частично, а время автономной работы оказывается меньше ожидаемого.

Такая ситуация типична при попытке подключить батарею 51,2 вольта к инвертору, рассчитанному на классический 48-вольтовый диапазон. Верхняя граница инвертора не позволяет довести батарею до полного заряда.

Превышение тока

Если инвертор пытается взять от батареи больше тока, чем разрешает BMS, срабатывает защита. Нагрузка отключается, хотя в батарее ещё есть заряд. Такое поведение особенно заметно в моменты одновременного включения нескольких мощных потребителей.

Решение — либо ограничить максимальный ток в настройках инвертора, либо выбрать батарею с более высоким допустимым током разряда.

Влияние температуры

Некоторые BMS передают данные о температуре элементов. Инвертор может ограничивать заряд или разряд при слишком низкой или высокой температуре. Если связь отсутствует, эти ограничения не работают, и батарея может получать заряд в неподходящих условиях. Это ускоряет деградацию элементов.

Как правильно подобрать пару инвертор + АКБ

Подбор начинается с определения задач системы. Нужна только резервная работа на случай отключений или ежедневное использование батареи в связке с солнечными панелями. От ответа зависит требуемая мощность инвертора и ёмкость аккумулятора.

После определения задач выбирается конкретная модель инвертора. Затем под неё подбирается батарея, у которой номинал, токи и протокол совпадают с возможностями преобразователя. Сверяются диапазоны напряжения, уточняется наличие готового профиля или возможность ручной настройки, проверяется версия прошивки.

Если есть возможность, лучше брать готовую пару, которая уже протестирована вместе. В этом случае совместимость подтверждена, и остаётся только правильно выполнить подключение. При раздельной покупке рекомендуется составить таблицу с ключевыми параметрами обоих устройств и сравнивать значения построчно.

Полезным источником информации служат разделы инверторы и солнечная энергетика, где можно посмотреть характеристики оборудования и сразу оценить совместимость. Для систем с акцентом на резервное питание существует раздел резервное питание для дома.

Практический порядок действий

1. Определить необходимую мощность инвертора и ёмкость батареи.
2. Выбрать модель инвертора, которая закрывает эти потребности.
3. Найти батарею, у которой номинал, токи и протокол совпадают с возможностями инвертора.
4. Сверить диапазоны напряжения сверху и снизу.
5. Уточнить наличие готового профиля или возможность ручной настройки зарядных параметров.
6. Проверить версию прошивки и возможность её обновления.
7. При необходимости запросить у продавца подтверждение совместимости конкретной пары.

Такой последовательный подход почти полностью исключает ошибки. Если на каком-то этапе возникают сомнения, лучше уточнить детали до покупки.

Что делать после подключения

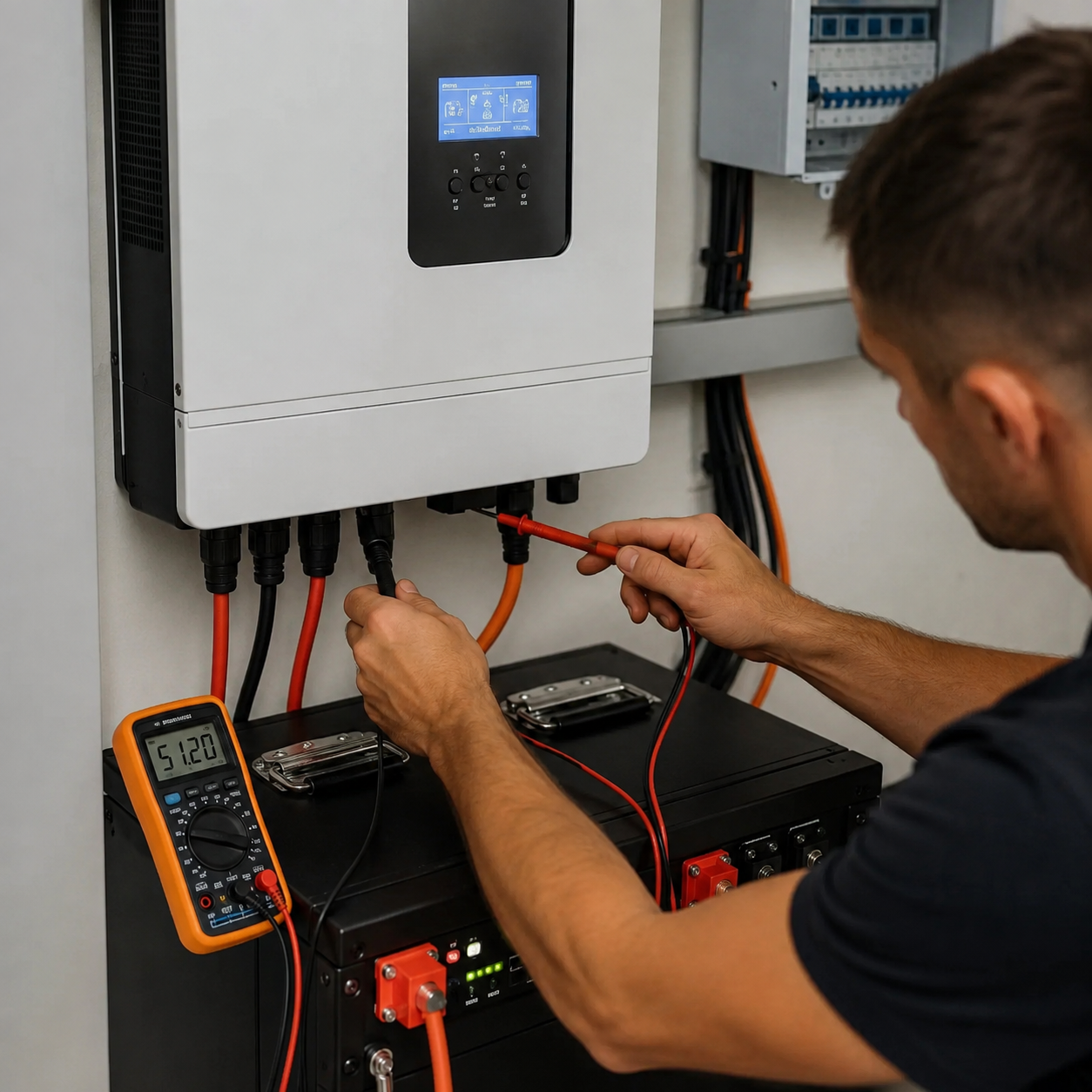

После физического подключения силовых кабелей и кабеля связи выполняют тестовый запуск под небольшой нагрузкой. Проверяют, установилась ли цифровая связь, корректно ли отображается остаток ёмкости, соответствуют ли напряжения заданным значениям. Только убедившись, что все параметры в норме, переходят к полноценной эксплуатации.

Если связь не установилась, последовательно проверяют кабель, настройки протокола, выбор модели BMS в меню инвертора и версию прошивки. В большинстве случаев причина находится на одном из этих этапов.

Рекомендации

Перед покупкой всегда сверяйте паспортные данные обоих устройств. Не полагайтесь только на общие названия вроде «48-вольтовая система». Реальные цифры важнее маркетинговых обозначений.

Обращайте внимание на протокол связи. Наличие рабочей коммуникации между BMS и инвертором даёт более точный контроль и дополнительные защитные функции. Если связи нет, система всё равно будет работать, но с ограничениями по точности оценки заряда.

После установки обязательно проверьте и при необходимости скорректируйте зарядные параметры. Даже небольшие отклонения от рекомендованных значений со временем влияют на срок службы батареи.

Сохраняйте документацию и записывайте версии прошивок. Это упрощает диагностику, если в будущем появятся вопросы. После любого обновления программного обеспечения заново проверяйте все настройки.

Если опыта недостаточно, лучше обратиться за консультацией или заказать настройку специалисту. Ошибки при подключении силовых кабелей или кабеля связи могут привести к повреждению оборудования.

Правильно подобранная пара инвертор плюс аккумулятор работает стабильно и предсказуемо. Время, потраченное на проверку совместимости на старте, многократно окупается отсутствием проблем в процессе эксплуатации. Напряжение аккумулятора для инвертора, совместимость BMS и инвертора, диапазон напряжения гибридного инвертора, настройка инвертора под LiFePO4 и протокол связи BMS — всё это проверяется один раз и затем обеспечивает надёжную работу системы.
