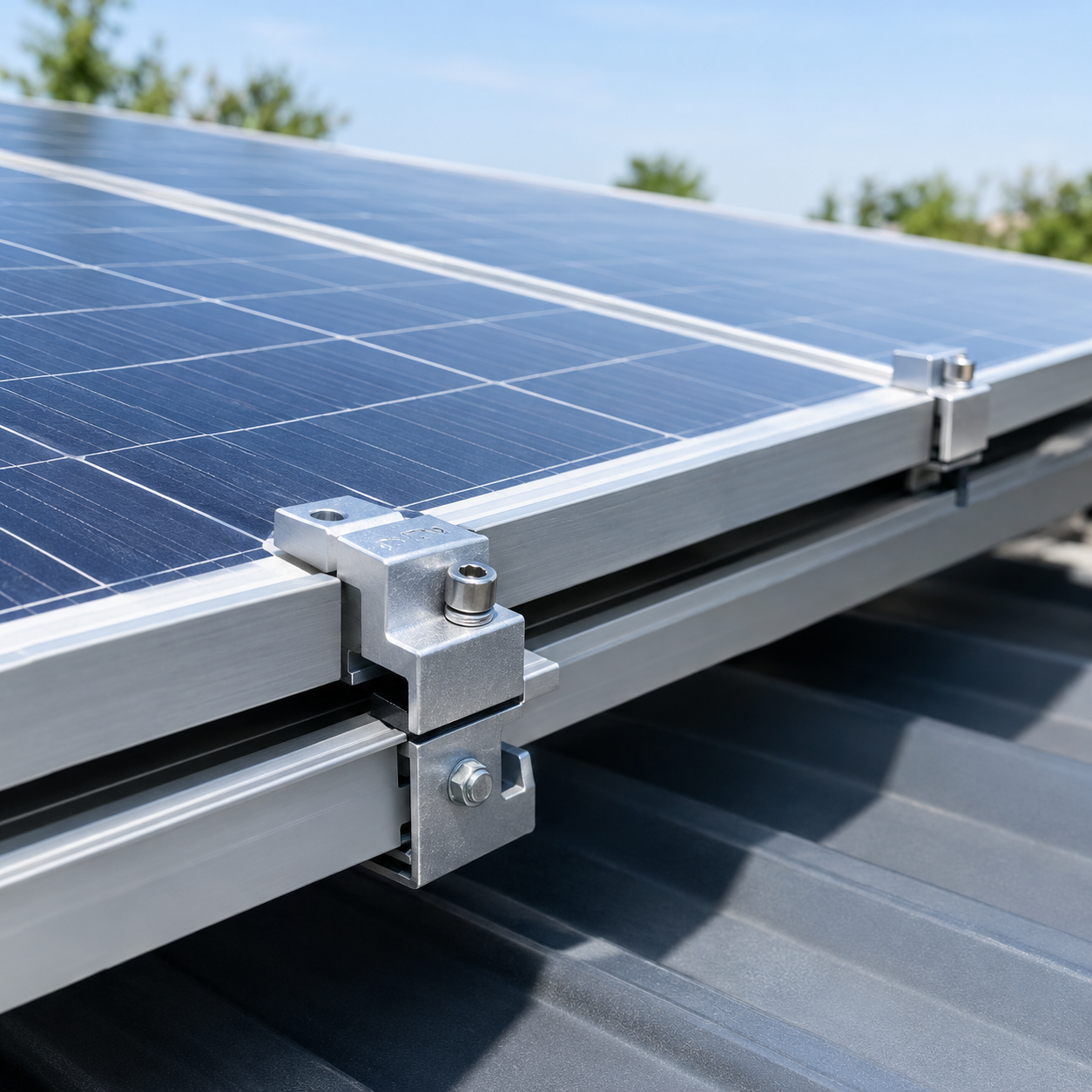

Зачем нужны промежуточные и конечные зажимы для солнечных панелей

В любой смете на солнечную станцию есть строка, которую заказчики обычно пролистывают: зажимы, они же кляммеры, они же прижимы. Стоят они копейки на фоне модулей и инвертора, и именно поэтому на них чаще всего экономят. А между тем это единственная деталь, которая физически удерживает панель от того, чтобы улететь с крыши.

Зажим не крепит модуль к кровле. Он прижимает алюминиевую раму панели к направляющему профилю. Вся ветровая нагрузка — а на отрыв она может достигать сотен килограммов на модуль — проходит именно через эти маленькие прижимы.

Разберём, какие они бывают, чем отличаются промежуточные от конечных, как подбирают размер и почему подходящая по виду струбцина из строймагазина здесь не работает.

Как зажим держит панель?

Принцип простой. Алюминиевая рама модуля имеет бортик высотой обычно 30–40 мм. Зажим надевается сверху на этот бортик и притягивается болтом к Т-образному пазу направляющего профиля. Прижимная губка давит на раму сверху, а профиль держит снизу — рама оказывается зажатой между ними.

Ключевой момент здесь — усилие затяжки. Оно должно быть достаточным, чтобы трение между зажимом и рамой не давало панели сдвигаться, но не настолько большим, чтобы деформировать алюминий рамы. Производители указывают момент в паспорте: обычно это 12–20 Н·м.

Недотянутый зажим даёт панели люфт, и та начинает «играть» на ветру, разбивая посадочное место. Перетянутый мнёт раму и создаёт в ней напряжение, которое со временем приводит к трещинам в ламинате по краю.

Чем промежуточный зажим отличается от конечного?

Это два разных изделия, и подменять одно другим нельзя.

Промежуточный (центральный, внутренний)

Симметричная деталь с двумя губками — влево и вправо. Ставится между двумя соседними панелями и прижимает сразу обе. За счёт этого экономится и крепёж, и место: одна точка обслуживает два модуля.

Дополнительная функция — задавать зазор между панелями. Ширина тела зажима формирует технологический просвет 15–25 мм, который нужен для температурного расширения и для стока воды с грязью. Без этого зазора панели упирались бы друг в друга и при нагреве создавали напряжение в рамах.

Конечный (крайний)

Асимметричная деталь с одной губкой. Ставится по краям ряда, где соседней панели уже нет. С противоположной стороны у него либо глухая стенка, либо опорный упор, который передаёт усилие на профиль.

Конечных зажимов всегда нужно ровно два на каждый ряд панелей, промежуточных — на единицу меньше, чем модулей в ряду. Именно на этом расчёте чаще всего ошибаются при заказе комплекта.

Как подобрать зажим по размеру?

Главный параметр — толщина рамы модуля. Ходовые значения: 30, 32, 35 и 40 мм. Зажим маркируется именно этим числом, и брать его нужно строго под вашу панель.

Проверить толщину можно тремя способами: посмотреть в паспорт модуля, измерить штангенциркулем торец рамы или уточнить по модели у поставщика. Разница даже в 2 мм критична: зажим на 30 мм не сядет на раму 32 мм, а зажим на 40 мм на раме 35 мм не создаст нужного прижима.

Второй параметр — совместимость с пазом профиля. У разных производителей монтажных систем разная геометрия Т-паза, и болт с квадратной головкой от одной системы может не встать в другую. При сборке комплекта из разных источников это стоит проверять заранее — раздел крепежа для солнечных панелей обычно содержит и профили, и совместимые с ними зажимы.

Из чего их делают?

Стандарт — анодированный алюминий для корпуса и нержавеющая сталь А2 для болта. Такое сочетание даёт двадцать пять лет службы без коррозии.

Что встречается и чего стоит избегать:

• Алюминий без анодирования. Дешевле, но окисляется и через несколько лет прикипает — снять панель будет невозможно без разрушения зажима.
• Оцинкованный болт вместо нержавеющего. Ржавеет за два-три сезона, головка слизывается.
• Пластиковые вставки сомнительного качества. Ультрафиолет разрушает их за несколько лет, прижим ослабевает.

Отдельная позиция, которая идёт в связке, — уплотнители для солнечных панелей. Они защищают паз профиля от забивания грязью и водой в местах, где зажимы не стоят.

Почему нельзя обойтись струбциной или самодельной планкой?

Вопрос возникает регулярно: внешне зажим похож на обычную прижимную планку, а стоит дороже. Причин несколько.

• Геометрия губки. Она рассчитана на конкретную высоту бортика рамы и распределяет давление по всей площадке контакта. Плоская планка даёт точечное давление и мнёт раму.
• Глубина захода. Зажим заходит на раму на строго определённую величину — обычно 7–10 мм. Меньше — сорвётся при ветре, больше — закроет край ламината и создаст затенение.
• Расчёт на вырыв. Заводской зажим испытан на нагрузку. У самоделки этот параметр неизвестен.
• Гарантия на модуль. Производители панелей прямо указывают допустимые зоны и способы крепления. Нештатный прижим снимает гарантию.
• Электрохимия. Стальная планка на алюминиевой раме без прокладки — коррозия в течение пары лет.

Сколько зажимов нужно и где их ставить?

Количество считают по рядам. Для ряда из N модулей нужно: два конечных зажима на каждую линию профиля и (N−1) промежуточных на каждую линию. При стандартной схеме с двумя профилями на модуль это удваивается.

Пример для ряда из 8 панелей на двух профилях: 4 конечных и 28 промежуточных зажимов.

Где ставить — определяет производитель модуля. В паспорте панели есть схема с допустимыми зонами крепления: обычно это участки на длинной стороне рамы, отстоящие от угла на 1/4 длины. Выход за эти зоны меняет распределение нагрузки на стекло и может привести к микротрещинам.

Для Киевской области с её умеренным ветром и снеговой нагрузкой 130–150 кг/м² стандартная схема из четырёх точек на модуль работает без запаса прочности только при правильной расстановке. По краям кровли и на углах здания, где ветровой отсос выше, число точек увеличивают.

Какие ошибки встречаются чаще всего?

• Промежуточный зажим на краю ряда. Одна губка висит в воздухе, прижим неполноценный.
• Неверная толщина. Зажим болтается или не садится вовсе.
• Затяжка «на глаз». Без динамометрического ключа легко перетянуть.
• Установка вплотную без зазоров. Летом рамы упрутся друг в друга.
• Крепление вне штатных зон. Ведёт к трещинам и потере гарантии.
• Экономия на количестве. «Хватит трёх точек вместо четырёх» — типичная ошибка, которая вылезает при первой буре.

Что учесть при заказе?

Перед покупкой уточните четыре вещи: толщину рамы модуля, тип паза профиля, число рядов и количество панелей в каждом ряду, а также материал исполнения.

Подобрать комплект можно в разделе креплений для солнечных панелей, а сами модули — среди стационарных фотомодулей. Для скатных кровель зажимы идут в составе креплений для наклонной крыши, для плоских — в системах из раздела крепления для плоской кровли.

Если не хочется считать самостоятельно, расчёт комплекта и монтаж под ключ в Киеве и области делает Solar PRO.

Коротко: что запомнить

Зажимы — самая дешёвая и при этом самая ответственная деталь в системе крепления. Промежуточные ставятся между панелями, конечные — по краям ряда, и заменять одни другими нельзя.

Подбирают их строго по толщине рамы и типу паза, затягивают с паспортным моментом и ставят только в зоны, разрешённые производителем модуля. Экономия здесь измеряется десятками гривен, а цена ошибки — стоимостью улетевшей панели.
