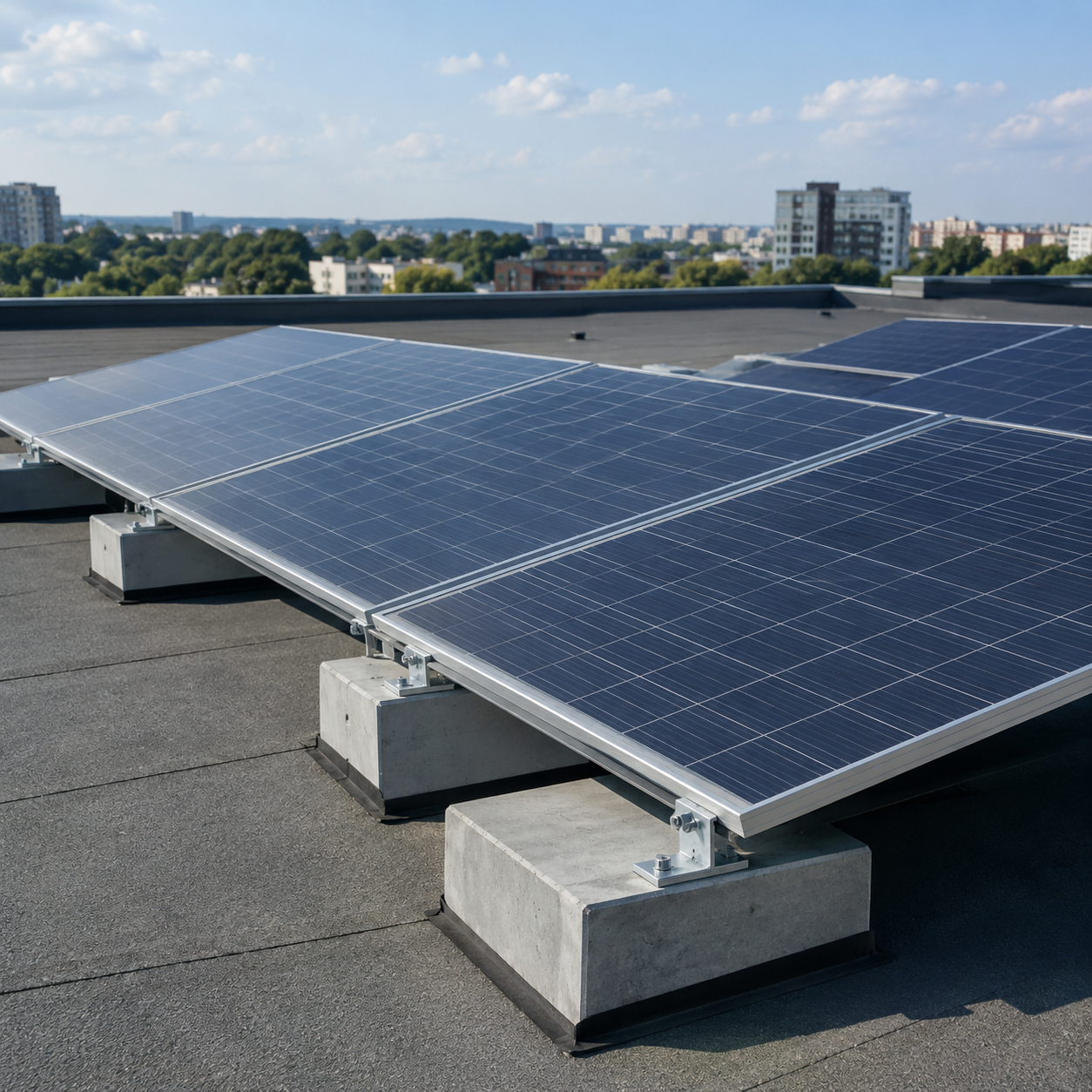

Баласт на плоской кровле: как удержать солнечные панели без единого отверстия и не ошибиться с весом

Когда речь заходит о размещении солнечной электростанции на плоской крыше, первым вопросом обычно становится способ крепления. Сверлить или не сверлить? Анкера или балласт? Ответ зависит от типа покрытия, состояния кровли, ветрового района и того, насколько важно сохранить гарантию на гидроизоляцию. Балластные крепления позволяют установить массив модулей за счёт собственного веса конструкции и дополнительного утяжеления. Ниже подробно разберём, что это такое, из каких элементов состоит, в каких случаях такой способ оказывается предпочтительнее, как правильно рассчитать массу балласта и на что обратить внимание при монтаже в условиях Украины.

Что представляет собой балластная система крепления

Балластная конструкция для плоского даху — это опорная система, в которой солнечные модули удерживаются не за счёт анкерного закрепления в несущей конструкции здания, а за счёт распределённой массы. Основой служат рамы и направляющие, обычно из анодированного алюминия. На них устанавливаются модули, а устойчивость всего массива обеспечивают бетонные блоки или другие утяжелители, уложенные в специальные лотки или на площадки.

Главное отличие от анкерного способа — отсутствие отверстий в кровельном покрытии. Это особенно важно для мембранных, рулонных и мягких кровель, где любое нарушение гидроизоляции создаёт риск протечек. Балластное решение для кровли без повреждения покрытия сохраняет целостность существующего пирога и не требует согласования работ, связанных со сверлением.

Такой подход используют при установке фотоэлектрических панелей на балласт на складах, логистических комплексах, торговых центрах, производственных зданиях и частных домах с плоской крышей. Система подходит как для небольших станций, так и для крупных коммерческих объектов, где скорость монтажа и сохранность кровли имеют приоритет.

Основные элементы конструкции

Опорные рамы задают геометрию и угол наклона модулей. Направляющие обеспечивают точное позиционирование и распределение нагрузки. Прижимы фиксируют модули. Балластные лотки или площадки принимают бетонные блоки. Все металлические части, контактирующие с атмосферой, выполняют из анодированного алюминия, чтобы исключить коррозию в условиях украинского климата с перепадами температур, осадками и ветром.

Бетонные блоки — наиболее распространённый вид балласта. Они имеют стабильную массу, не боятся влаги и сохраняют форму годами. Иногда применяют мешки с гравием или готовые бетонные плиты, но блоки остаются предпочтительным вариантом благодаря удобству укладки и предсказуемости веса.

Как работает удержание массива

Устойчивость обеспечивается двумя силами: силой трения между балластом и поверхностью кровли и собственным весом всей конструкции. Подъёмная сила ветра стремится оторвать или сдвинуть массив, особенно в краевых зонах и на углах здания. Коэффициент трения зависит от типа покрытия — мембрана, битум, бетон. Чем выше коэффициент, тем меньший вес требуется для удержания. Парапет снижает ветровую нагрузку и позволяет уменьшить массу балласта в центральной части кровли.

Нагрузка на кровлю складывается из веса рам, модулей, направляющих, балласта, снега и временных нагрузок. Поэтому перед выбором системы важно знать несущую способность перекрытия. Если она ограничена, приходится либо уменьшать площадь станции, либо искать более лёгкие решения, либо усиливать конструкцию.

Когда балластные крепления оказываются предпочтительнее анкерных

Анкерный способ предполагает сверление и фиксацию стоек непосредственно к несущим элементам. Он даёт высокую жёсткость, но имеет ограничения. Балласт выигрывает в ряде типичных ситуаций, характерных для украинских объектов.

Мягкая или мембранная кровля. Любое отверстие нарушает гидроизоляцию. Даже при использовании качественных уплотнителей гарантия на покрытие может быть аннулирована. Балласт позволяет выполнить установку солнечных панелей на плоской поверхности даху без единого сверления.

Арендованные здания. Собственник или управляющая компания часто запрещают вмешательство в конструкцию крыши. Балластная система монтируется и при необходимости полностью демонтируется без следов.

Необходимость быстрого запуска станции. Монтаж балластной системы на плоском даху обычно выполняется быстрее, чем анкерный, особенно на больших площадях. Это сокращает сроки выхода объекта на выработку.

Планируемая реконструкция или временный характер установки. Если через несколько лет здание будут перестраивать, балласт можно снять и перенести на другой объект.

При этом балласт не является универсальным решением. На кровлях с очень низкой несущей способностью суммарный вес может оказаться критичным. В зонах с экстремально сильными ветрами без парапета и точного расчёта устойчивость может быть недостаточной. В таких случаях рассматривают комбинированные варианты или возвращаются к анкерному креплению.

Сравнение подходов по ключевым параметрам

• Сохранность кровельного покрытия: балласт полностью исключает сверление, анкер требует отверстий.
• Скорость монтажа: балластная система собирается быстрее на больших площадях.
• Возможность демонтажа: балласт снимается без следов, анкер оставляет отверстия.
• Распределение нагрузки: балласт даёт более равномерное давление, анкер создаёт сосредоточенные точки.
• Ветроустойчивость на открытых площадках без парапета: при правильном расчёте оба способа сопоставимы, но анкер иногда даёт дополнительный запас.

Виды балластных решений и их назначение

Существует несколько типовых конфигураций, которые применяют в зависимости от задач и условий объекта.

Классическая балластная система с бетонными блоками. Рамы устанавливают на кровлю, в лотки укладывают блоки. Подходит для большинства плоских кровель с достаточной несущей способностью. Используется при монтаже СЭС на плоском даху на складах, торговых центрах и производственных зданиях.

Система с регулируемым углом наклона. Позволяет задать оптимальный угол для конкретной широты и повысить выработку. Балласт рассчитывается с учётом большей парусности при увеличенном угле.

Низкопрофильные решения. Применяются, когда важно минимизировать высоту конструкции и снизить ветровую нагрузку. Часто выбирают для объектов с жёсткими ограничениями по нагрузке на кровлю.

Комбинированные варианты. На основной площади используют балласт, а в краевых зонах или в местах с особыми требованиями добавляют точечные анкерные элементы. Такой подход применяют, когда нужно повысить устойчивость без полного перехода на сверление.

Для разных типов кровель подбирают соответствующие комплектующие. На мембране особенно важны гладкие опорные поверхности и отсутствие острых краёв. На бетонных покрытиях можно использовать более тяжёлые блоки. На кровлях с небольшим уклоном учитывают направление стока воды, чтобы конструкция не создавала препятствий для дренажа.

Что куда ставят и для каких задач

Бетонные блоки укладывают в лотки или на специальные площадки, расположенные так, чтобы центр тяжести массива оставался стабильным. В краевых зонах и на углах здания массу увеличивают, потому что там действует наибольшая подъёмная сила ветра. В центральной части при наличии парапета можно использовать меньший вес.

Рамы и направляющие ориентируют с учётом оптимального азимута и угла. Между рядами оставляют проходы для обслуживания и обеспечивают свободный сток воды. Дренаж — один из ключевых моментов: блоки и рамы не должны перекрывать воронки и создавать зоны застоя.

Если объект находится в Киевской области или в самом Киеве, часто встречаются кровли с парапетами. Это позволяет снизить расчётный вес балласта. В приморских регионах и на открытых площадках без защиты от ветра массу увеличивают. В любом случае расчёт выполняют индивидуально.

Как правильно рассчитать вес балласта

Расчёт массы — центральный этап проектирования балластной системы. Ошибка приводит либо к избыточной нагрузке на кровлю, либо к недостаточной устойчивости при сильном ветре.

Сначала определяют ветровой район и расчётную скорость ветра по действующим нормам. Учитывают высоту здания, наличие и высоту парапета, форму кровли, расположение массива относительно краёв. Краевые и угловые зоны требуют повышенного веса, потому что подъёмная сила ветра там максимальна.

Коэффициент трения между балластом и поверхностью кровли влияет на сопротивление сдвигу. Для мембраны, битума и бетона значения различаются. Собственный вес рам, модулей и направляющих включают в общий расчёт. Итоговая масса балласта должна обеспечивать устойчивость с запасом.

Отдельно проверяют нагрузку на кровлю. Несущая способность должна выдерживать сумму всех постоянных и временных нагрузок, включая снег. Если перекрытие не рассчитано на дополнительный вес, приходится корректировать площадь станции или усиливать конструкцию.

Дренаж учитывают на этапе компоновки. Расположение рядов и высота опор должны позволять воде свободно уходить. Зимой после снегопадов и оттепелей скопление воды или льда может изменить распределение нагрузки, поэтому систему проектируют с запасом по стоку.

После монтажа рекомендуется осмотр после зимы. Проверяют положение блоков, состояние прижимов, отсутствие смещений. Регулярный контроль продлевает срок службы всей конструкции.

Факторы, которые обязательно включают в расчёт

• Ветровой район и расчётная скорость ветра.
• Высота здания и наличие парапета.
• Краевые и угловые зоны кровли.
• Коэффициент трения для конкретного покрытия.
• Собственный вес рам, модулей и направляющих.
• Несущая способность перекрытия.
• Снеговая нагрузка и условия дренажа.

Почему нельзя ориентироваться на «средние» значения

Каждый объект уникален. Кровля одного и того же типа в Киеве и в приморском регионе будет иметь разную расчётную массу балласта. Упрощённые рекомендации часто приводят либо к перерасходу материалов, либо к недостаточной устойчивости. Точный расчёт экономит ресурсы и повышает надёжность.

Этапы монтажа балластной системы на плоском даху

Монтаж начинается с обследования. Осматривают состояние покрытия, проверяют дренаж, парапет, несущую способность. Убирают мусор и препятствия. Размечают расположение рядов с учётом краевых зон и проходов для обслуживания.

Далее устанавливают опорные рамы и направляющие. Выдерживают геометрию и заданный угол. Затем укладывают балластные блоки в соответствии с расчётом. После этого монтируют модули, выполняют коммутацию и проводят проверку. На финальном этапе контролируют устойчивость массива, свободный сток воды и отсутствие контакта острых краёв с покрытием.

Особое внимание уделяют краевым зонам. Там ветровая нагрузка выше, поэтому массу балласта увеличивают. Также следят, чтобы конструкция не мешала работе существующих водостоков. Даже небольшой уклон кровли учитывают при ориентации рядов.

Монтаж опорной системы для СЭС на даху балластным способом можно выполнять в разные сезоны, за исключением сильных морозов и активных осадков. В Киевской области большинство объектов монтируют в тёплый период, но при необходимости работы проводят и в межсезонье.

Подготовка кровли

Осмотр, очистка, проверка дренажа и парапета. Без этого этапа даже точный расчёт может не сработать на практике.

Установка рам и укладка балласта

Точная геометрия, правильное распределение веса, усиление краевых зон. Это основа устойчивости всей конструкции.

Монтаж модулей и финальный контроль

Надёжная фиксация модулей, проверка коммутации, контроль дренажа и общая проверка устойчивости массива.

Характеристики материалов и требования к ним

Анодированный алюминий выбирают за устойчивость к коррозии, небольшой вес и долговечность. Он хорошо работает в условиях перепадов температур, осадков и ветра, характерных для Украины.

Бетонные блоки должны иметь стабильную массу и геометрию. Их укладывают так, чтобы центр тяжести оставался предсказуемым. Качество бетона влияет на долговечность: блоки не должны крошиться и впитывать влагу в объёмах, способных изменить массу.

Прижимы и крепёжные элементы обеспечивают надёжную фиксацию модулей без повреждения рам. Все металлические соединения проектируют с учётом температурных расширений.

Для сохранности покрытия важно, чтобы опорные поверхности были гладкими и не имели острых краёв. В местах возможного контакта с мембраной используют защитные прокладки или специальные формы опор.

Что влияет на срок службы системы

• Качество анодирования алюминиевых элементов.
• Точность расчёта веса балласта.
• Правильная организация дренажа.
• Регулярный осмотр после зимнего периода.
• Отсутствие смещений и перекосов в процессе эксплуатации.

Особенности применения в разных регионах Украины

В Киевской области и Киеве часто встречаются современные здания с парапетами. Это снижает ветровую нагрузку и позволяет использовать меньший вес балласта в центральной части кровли. Монтаж балластной системы у Київській області и встановлення сонячних панелей на даху у Київській області — одни из самых распространённых запросов, потому что здесь много объектов с плоскими кровлями.

В приморских регионах подъёмная сила ветра выше. Здесь расчёт ведут с увеличенным запасом, особенно в краевых зонах. На открытых площадках без парапета массу балласта увеличивают дополнительно.

В западных областях климат мягче, но снеговые нагрузки могут быть существенными. Это тоже учитывают при определении суммарного веса, который должна выдерживать кровля.

Независимо от региона перед началом работ проводят обследование. Состояние покрытия, фактическая несущая способность, работа дренажа и наличие парапета — всё это влияет на итоговую конфигурацию системы.

Связь с другими видами креплений и комплектующими

Балластная система часто применяется вместе с другими решениями. На одном объекте можно комбинировать балласт на основной площади и точечные анкерные элементы в зонах с особыми требованиями. Если проект предполагает расширение, рассматривают возможность добавления крепления для наземной установки или решений для наклонных поверхностей.

При выборе модулей обращают внимание на совместимость с выбранной системой крепления. Подробнее о доступных вариантах можно узнать в разделе фотомодули солнечные панели и стационарные фотомодули.

Для плоских кровель основной интерес представляет крепление для плоской кровли. Если на объекте есть участки с уклоном, дополнительно рассматривают крепление для наклонной крыши. Общий раздел крепеж позволяет сравнить разные подходы. Для защиты примыканий и сохранения герметичности используют уплотнители. В отдельных проектах применяют и фасадное крепление, если часть массива размещают на вертикальных поверхностях.

Такая взаимосвязь элементов позволяет собрать систему, которая соответствует конкретным условиям объекта, а не подгонять объект под готовое решение.

Практические выводы по выбору и расчёту

Балластные крепления на плоском даху — это способ установить солнечные панели без сверления покрытия, сохранив целостность кровли и ускорив монтаж. Они особенно уместны на мягких и мембранных покрытиях, на арендованных объектах и там, где важна возможность последующего демонтажа.

Ключ к надёжности — точный расчёт веса балласта с учётом ветрового района, парапета, краевых зон, коэффициента трения и несущей способности кровли. Дренаж и регулярный осмотр после зимы поддерживают систему в рабочем состоянии на протяжении многих лет.

При проектировании учитывают вид продукции, её назначение и условия конкретного объекта. Классические бетонные блоки, регулируемый угол, низкопрофильные решения или комбинированные схемы — выбор зависит от задач. Правильно подобранная и рассчитанная балластная конструкция обеспечивает устойчивость массива и сохраняет кровлю в исходном состоянии.
