Правильный расчёт количества рельсов и кляммеров для крепления солнечных панелей

Система крепления солнечных панелей — это набор элементов, который обеспечивает надёжную фиксацию фотомодулей на кровле, фасаде или на земле. Без точного расчёта количества рельсов и кляммеров конструкция либо окажется недостаточно жёсткой, либо будет избыточной. В условиях Украины, где ветровые и снеговые нагрузки заметно отличаются по регионам, правильный подсчёт крепежа для солнечных панелей становится основой долговечной работы всей станции.

Разберём подробно, что входит в систему крепления, какие бывают виды продукции, как именно считать длину рельса, количество боковых и средних кляммеров, какой шаг крепления выбирать и почему эти параметры так важны.

Что такое система крепления солнечных панелей и из чего она состоит

Система крепления солнечных панелей представляет собой комплект несущих и прижимных элементов. Основу составляют алюминиевые рельсы и кляммеры. Рельсы воспринимают вес панелей, ветровую и снеговую нагрузку, а кляммеры прижимают раму модуля к рельсу. Дополнительно в систему входят кронштейны или крюки, которыми рельс крепится к кровле, соединители рельсов, торцевые заглушки и уплотнители.

Крепление для солнечных панелей должно обеспечивать несколько функций одновременно. Оно фиксирует модуль в нужном положении, равномерно распределяет нагрузки, компенсирует температурные расширения и сохраняет герметичность кровли в местах крепления. Если хотя бы одна из этих функций нарушена, со временем появляются деформации, микротрещины в ячейках или протечки.

Основные характеристики современных систем:

• Материал рельсов — анодированный алюминий, устойчивый к коррозии и ультрафиолету
• Материал кляммеров — нержавеющая сталь или алюминиевый сплав высокой прочности
• Толщина рамы панелей, под которую рассчитаны кляммеры, — обычно 30, 35 или 40 мм
• Допустимая нагрузка на рельс зависит от сечения профиля и шага опор

Крепёж для солнечных панелей выпускается в разных исполнениях под конкретный тип основания. От этого зависит и способ расчёта, и набор комплектующих.

Виды креплений по типу установки

Существует несколько основных способов крепления солнечных панелей. Каждый из них требует своего подхода к расчёту количества рельсов и кляммеров.

Крепление солнечных панелей на крыше — самый распространённый вариант для частных домов и коммерческих зданий. Здесь рельсы крепятся к скату через специальные кронштейны или крюки. Количество точек крепления зависит от уклона, материала покрытия и региональных нагрузок.

Крепление солнечных панелей на металлочерепицу выполняется с помощью крюков, которые заводятся под волну покрытия и фиксируются к обрешётке или стропилам. Такой способ сохраняет герметичность и не повреждает внешний вид кровли. Аналогично работает крепление солнечных панелей на черепицу, только форма крюка адаптирована под профиль керамической или цементно-песчаной черепицы.

Крепление солнечных панелей на шифер и на шиферную крышу требует особой осторожности. Шифер хрупкий, поэтому нагрузку распределяют на большее количество точек, а в местах прохода крепежа используют уплотнители. Подробнее о защитных элементах можно узнать в разделе уплотнители.

Крепление солнечных панелей на плоской крыше может быть балластным или проникающим. В балластных системах тяжесть бетона или другого груза удерживает конструкцию без нарушения гидроизоляции. В проникающих — рельсы крепятся через кровлю с обязательной герметизацией. Решения для таких крыш представлены в разделе крепление для плоской кровли.

Наземное крепление солнечных панелей и крепление солнечных панелей на земле применяются, когда кровля не подходит по состоянию или ориентации. Здесь используют готовые стойки или фермы, в состав которых уже входят несущие рельсы. Подробные варианты есть в разделе крепление для наземной установки.

Крепление солнечных панелей на стену (фасад) позволяет разместить модули вертикально или под небольшим углом. Для этого применяют специальные выносные кронштейны. Такие системы описаны в разделе фасадное крепление.

Для скатных крыш общего назначения удобно использовать решения из раздела крепление для наклонной крыши. А общий каталог крепежа доступен по ссылке крепёж.

Как устроены рельсы и почему их длина рассчитывается определённым образом

Рельс — несущий элемент системы крепления. На него передаётся весь вес панелей, давление ветра и вес снега. Поэтому длина рельса и расстояние между точками его крепления к основанию напрямую влияют на жёсткость конструкции.

Стандартные рельсы выпускаются длиной 2,1 м, 3,1 м, 4,2 м и другими размерами. Выбор конкретной длины зависит от количества панелей в ряду и ориентации модулей. Когда панели установлены портретно (вертикально), рельсы обычно идут поперёк короткой стороны. При ландшафтной (горизонтальной) ориентации — вдоль длинной стороны.

Расчёт длины одного рельса начинается с размеров панели. Берут ширину или длину модуля (в зависимости от ориентации), умножают на количество панелей в ряду, прибавляют зазоры между панелями и небольшие свесы по краям ряда. Зазор между модулями обычно составляет 15–20 мм. Он нужен для компенсации теплового расширения и для свободной установки средних кляммеров. Свесы по краям ряда делают 30–50 мм, чтобы боковые кляммеры не оказались на самом краю профиля.

На одну панель в большинстве случаев приходится два рельса — верхний и нижний. Поэтому общую длину умножают на два. Если ряд длинный, рельсы стыкуют специальными соединителями. Каждый стык желательно располагать между кронштейнами, а не над ними, чтобы не создавать дополнительную точку концентрации напряжений.

Что влияет на длину рельса

Кроме размеров панелей, на длину рельса влияют тип кляммеров, необходимость стыковки и особенности кровли. Некоторые модели кляммеров требуют большего свеса. На сложных крышах с ендовами и слуховыми окнами ряды получаются короче, и количество стыков увеличивается. В регионах с высокой снеговой нагрузкой иногда выбирают рельсы усиленного сечения. Они жёстче, но тяжелее, и шаг опор под них можно делать больше.

Нагрузка на рельс складывается из веса панелей, расчётного веса снега и ветрового давления. Производители указывают допустимый максимальный пролёт для своего профиля при разных нагрузках. Этими данными стоит пользоваться при выборе шага крепления.

Боковые и средние кляммеры: назначение, различия и правила подсчёта

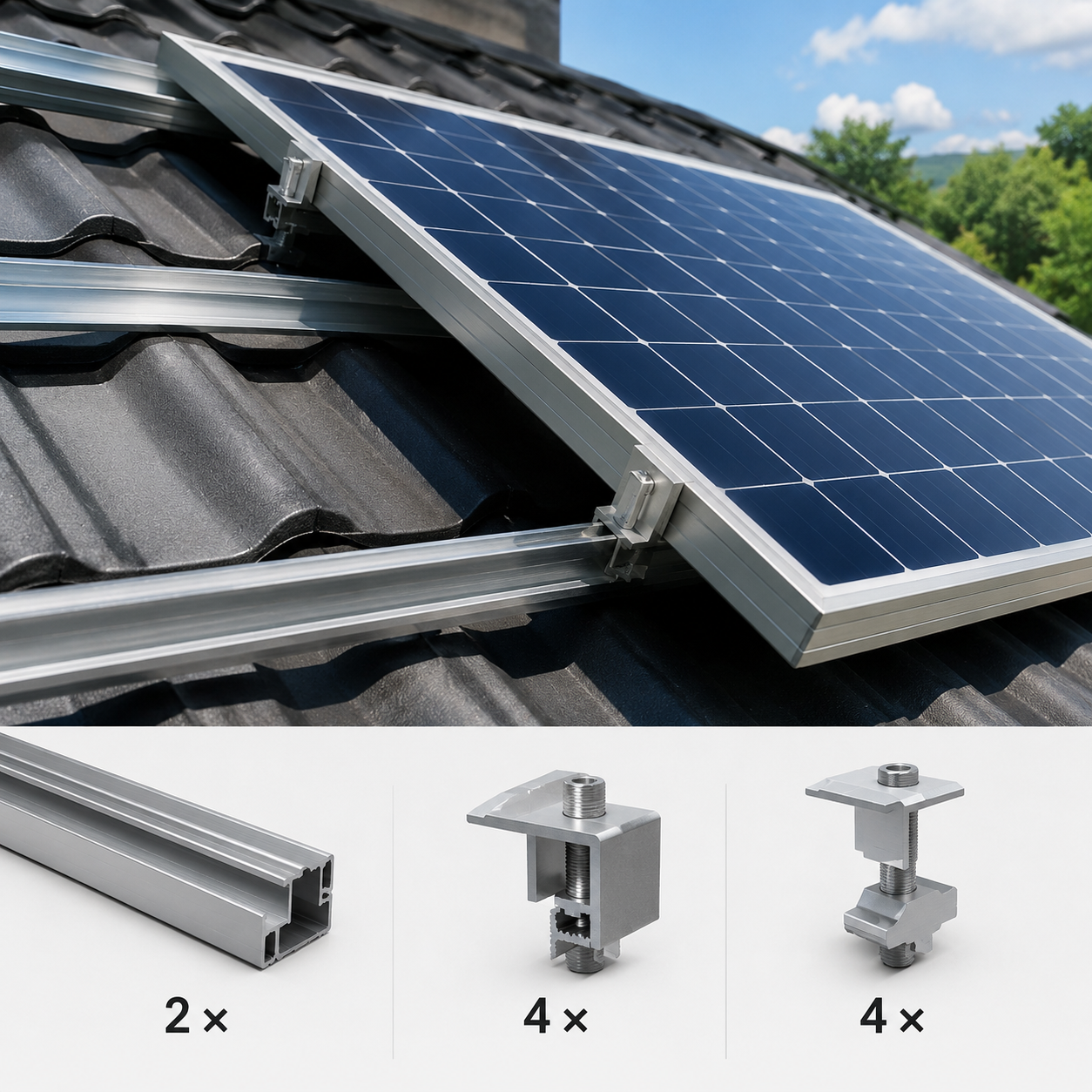

Кляммеры — прижимные элементы, которые фиксируют раму панели на рельсе. Их делят на боковые (торцевые, крайние) и средние. Боковые кляммеры устанавливают только на концах ряда. Они прижимают край рамы и одновременно ограничивают смещение панели вдоль рельса. Средние кляммеры ставят между соседними панелями и прижимают сразу две рамы.

Количество боковых кляммеров на любой ряд всегда одинаково — четыре штуки. По два на каждый рельс (верхний и нижний). Даже если в ряду всего одна панель, боковых кляммеров всё равно четыре.

Количество средних кляммеров считают по формуле: количество панелей в ряду минус один, результат умножают на два (потому что рельсов два). Для ряда из трёх панелей средних кляммеров будет четыре. Для пяти панелей — восемь. Для десяти — восемнадцать.

Важная характеристика кляммеров — высота рабочей части. Она должна соответствовать толщине рамы панели. Наиболее распространены рамы 30, 35 и 40 мм. Если взять кляммер меньшей высоты, прижим будет недостаточным. Если большей — появится люфт.

Производители панелей в инструкциях указывают допустимую зону установки кляммеров. Обычно это область на расстоянии 200–400 мм от края по длинной стороне модуля. Установка вне этой зоны может привести к тому, что панель не выдержит расчётную нагрузку.

Расстояние между креплениями и монтажная схема

Расстояние между креплениями (шаг) — параметр, который определяет, как часто рельс опирается на кронштейны. Чем меньше шаг, тем жёстче конструкция и тем выше её способность воспринимать нагрузки. В регионах с сильным ветром (Одесская, Херсонская, Запорожская области) и большими снегопадами (Карпаты, север Черниговской и Сумской областей) шаг уменьшают.

Типичный шаг на металлочерепице и профнастиле составляет 0,8–1,2 м. На шифере его часто делают меньше из-за меньшей жёсткости покрытия. На плоской кровле шаг определяют расчётом ветровой нагрузки.

Монтажная схема — чертёж или понятный план, на котором показано расположение всех рельсов, кронштейнов, кляммеров и панелей. Даже для небольшой домашней станции такая схема помогает заранее увидеть места стыков рельсов и зоны, где нельзя ставить кронштейн из-за окон, труб или ендов.

Особенности расчёта для разных типов кровель и оснований

Тип основания напрямую влияет на набор комплектующих и на частоту точек крепления.

При креплении солнечных панелей на крыше из металлочерепицы используют крюки, адаптированные под профиль покрытия. Крюки заводятся под волну и крепятся к обрешётке или стропилам. Количество рельсов и кляммеров при этом считается стандартно, а количество крюков зависит от выбранного шага.

Крепление солнечных панелей на шифер требует более частого расположения опор и обязательного применения уплотнителей в местах прохода крепежа. Шифер плохо работает на точечную нагрузку, поэтому её нужно распределять.

На плоской крыше расчёт количества рельсов и кляммеров остаётся тем же, но способ фиксации всей конструкции меняется. В балластных системах основной параметр — вес балласта на квадратный метр. В проникающих системах добавляется необходимость тщательной гидроизоляции каждого отверстия.

При наземном креплении солнечных панелей рельсы часто уже входят в состав готовых стоек. Количество точек крепления панелей к рельсам считают так же, как на кровле. А вот сами стойки и фундамент рассчитывают по ветровой и снеговой нагрузке конкретного региона Украины.

Для крепления солнечных панелей на стену применяют выносные кронштейны. Здесь рельсы могут располагаться вертикально, и тогда количество кляммеров пересчитывают под новую ориентацию ряда.

Региональные особенности нагрузок в Украине

Ветровая нагрузка выше на побережье Чёрного и Азовского морей. Снеговая нагрузка значительнее в западных и северных областях. В Карпатах дополнительно влияет сложный рельеф. Поэтому один и тот же комплект креплений в Одессе и в Ивано-Франковске может требовать разного шага опор.

При расчёте нагрузки на рельс учитывают вес панелей, расчётный вес снега, ветровое давление и коэффициент запаса. Обычно запас принимают равным 1,5. Конструкция должна выдерживать в полтора раза больше расчётной нагрузки.

Практический порядок расчёта количества крепежа

Сначала определяют ориентацию панелей и количество модулей в каждом ряду. Затем рассчитывают длину одного рельса: размер панели в направлении ряда умножают на количество панелей, прибавляют зазоры и свесы. Полученную длину умножают на два, потому что рельсов два.

Далее считают кляммеры. Боковых всегда четыре на ряд. Средних — (количество панелей минус один) умножить на два. После этого выбирают шаг крепления рельса к основанию в зависимости от типа кровли и региональных нагрузок. Количество кронштейнов на один рельс получают делением длины рельса на шаг с добавлением единицы.

Если рядов несколько, все цифры умножают на количество рядов. Небольшой запас 5–10 % берут на случай повреждения элементов при монтаже.

Для удобства основные параметры, которые нужно знать перед расчётом, можно свести в список:

• Точные размеры панели (длина, ширина, толщина рамы)
• Количество панелей в каждом ряду и количество рядов
• Тип кровли или основания
• Регион установки и характерные для него ветровые и снеговые нагрузки

После получения цифр подбирают конкретные артикулы рельсов, боковых и средних кляммеров, кронштейнов и уплотнителей. Общий каталог крепежа доступен в разделе крепёж для солнечных панелей. Там же можно посмотреть совместимые решения для разных типов установки.

Если планируется использовать стационарные фотомодули, предварительно стоит уточнить их размеры в разделах стационарные фотомодули и фотомодули солнечные панели. Это позволит сразу выполнить точный расчёт без последующих корректировок.

Почему точный расчёт важен и какие ошибки встречаются чаще всего

Недостаточное количество точек крепления приводит к тому, что рельс начинает «играть» при ветре, а панель испытывает переменные нагрузки. Со временем это вызывает микротрещины в ячейках и снижение выработки. Избыточное количество крепежа увеличивает стоимость и усложняет монтаж без реальной пользы.

Частые ошибки:

• Расчёт длины рельса без учёта зазоров и свесов
• Использование средних кляммеров вместо боковых на краях ряда
• Игнорирование допустимой зоны установки кляммеров на раме панели
• Выбор слишком большого шага опор в регионах с высокой ветровой или снеговой нагрузкой

Правильный расчёт количества кляммеров, длины рельса, шага крепления и количества точек крепления позволяет получить конструкцию, которая равномерно распределяет нагрузки и служит весь срок эксплуатации панелей. Это относится и к креплению солнечной панели на небольшой домашней станции, и к большим массивам на коммерческих объектах.

Система крепления солнечных панелей работает как единое целое. Рельсы, кляммеры, кронштейны и уплотнители должны быть совместимы по размерам и материалам. Только в этом случае крепление для солнечной панели выполняет все возложенные на него функции — надёжно фиксирует модуль, сохраняет герметичность кровли и выдерживает климатические нагрузки, характерные для Украины.
