Совместимость креплений для солнечных панелей разных размеров: подробный разбор

Вопрос совместимости креплений для солнечных панелей разных размеров волнует многих владельцев частных домов и коммерческих объектов в Украине. Когда станция расширяется или меняются модули, возникает необходимость понять, можно ли использовать одни и те же элементы системы крепления солнечных панелей или придётся подбирать новые. Ответ зависит от нескольких технических параметров: толщины рамки, длины профиля, типа кляммеров и способа установки. Ниже разберём все аспекты подробно — что влияет на совместимость, какие виды крепежа существуют, для каких поверхностей они предназначены и как правильно подходить к выбору.

Система крепления солнечных панелей — это набор элементов, который обеспечивает надёжную фиксацию модулей на кровле, земле или фасаде. В неё входят монтажные рельсы, кронштейны, концевые и средние кляммеры, соединители, уплотнители и метизы. Правильно подобранный крепеж для солнечных панелей выдерживает ветровые и снеговые нагрузки, характерные для разных регионов Украины, и при этом допускает определённую гибкость в размерах модулей.

Что определяет возможность использовать одни и те же крепления

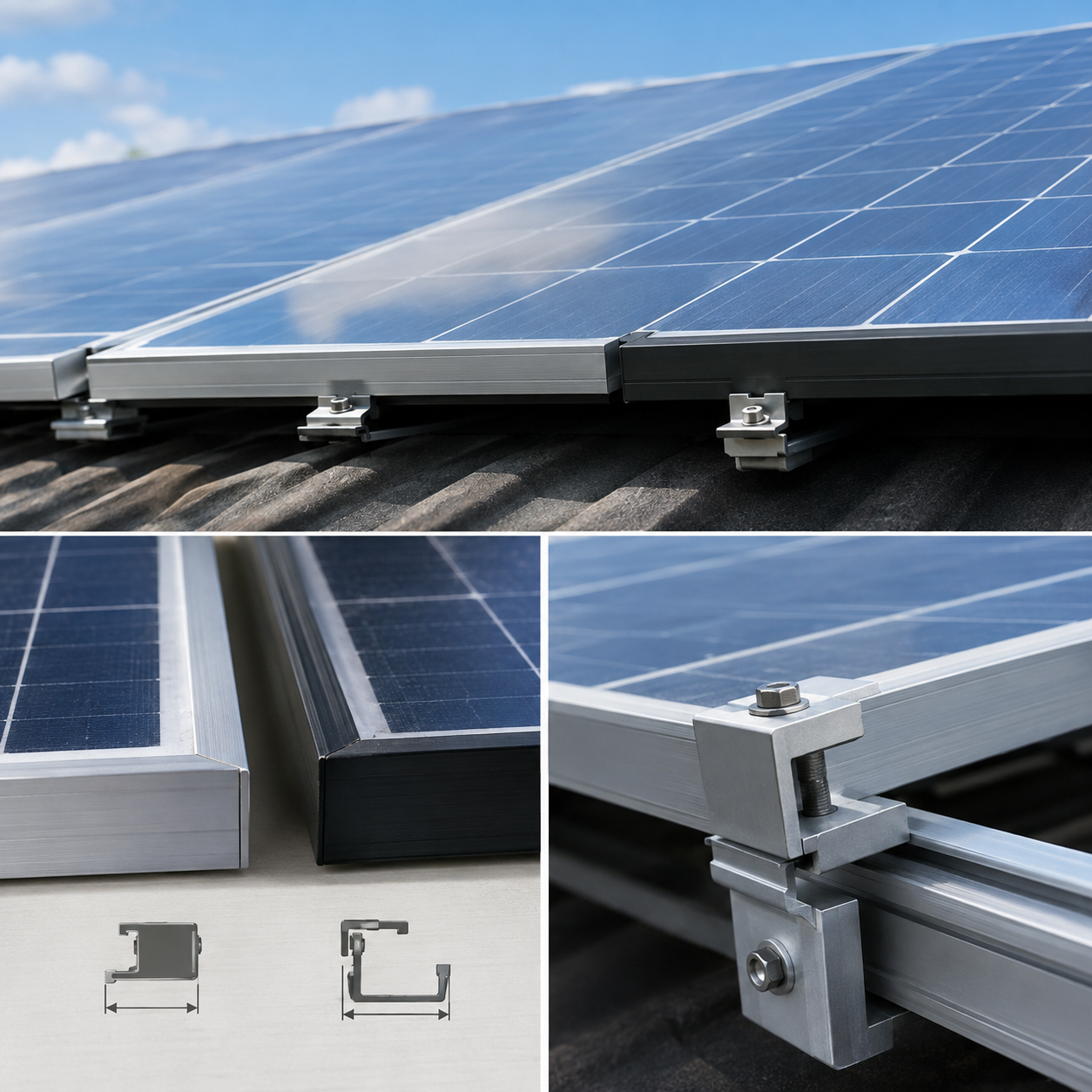

Главный фактор совместимости — толщина алюминиевой рамки модуля. Большинство современных панелей имеют рамку 30, 35, 40 или 50 мм. Именно под этот параметр подбираются кляммеры. Если толщина рамки укладывается в рабочий диапазон зажима, одна и та же система крепления солнечных панелей может работать с модулями разной длины и ширины. Длина и ширина панели влияют в первую очередь на длину рельса и шаг установки опор, но не на сам принцип фиксации.

Размер рамки и толщина модуля напрямую связаны с типом кляммера. Фиксированные кляммеры рассчитаны строго на одну толщину. Регулируемые крепления и универсальные кляммеры имеют диапазон, чаще всего 30–50 мм. Именно они позволяют использовать одни и те же элементы при смене панелей. Совместимость размеров достигается также за счёт адаптеров и возможности обрезать или стыковать монтажный профиль.

Ограничения производителя — ещё один важный момент. Некоторые бренды модулей указывают в документации допустимые типы креплений для сохранения гарантии. Если производитель требует только фирменные кляммеры определённой толщины, универсальные решения могут не подойти. В остальных случаях регулируемые крепления работают корректно и позволяют применять одну систему для разных форматов панелей.

Основные технические характеристики крепежа

При выборе системы крепления солнечных панелей важно учитывать несколько характеристик:

• Материал профиля и кляммеров — анодированный алюминий устойчив к коррозии и перепадам температур.
• Метизы — только нержавеющая сталь, чтобы исключить ржавчину в условиях украинского климата.
• Диапазон регулировки кляммеров — определяет, с какой толщиной рамки можно работать.
• Длина рельса — стандартно от 3 до 6 метров, при необходимости профиль обрезается или соединяется.
• Шаг установки опор — рассчитывается исходя из ветровой и снеговой нагрузки региона.

Эти параметры влияют на то, насколько гибкой будет система при работе с разными форматами панелей. Чем шире диапазон регулировки и качественнее материалы, тем проще адаптировать крепление солнечных панелей под новые модули.

Виды креплений и их назначение

Существует несколько основных типов систем, каждый из которых решает свои задачи. Понимание различий помогает правильно выбрать крепление для солнечных панелей в зависимости от объекта.

Крепление на наклонной крыше

Самый распространённый вариант для частных домов. Крепление солнечных панелей на крыше выполняется с помощью кронштейнов, которые фиксируются к обрешётке или стропилам. Сверху устанавливаются монтажные рельсы, а на них — кляммеры. Такой способ подходит для металлочерепицы, профнастила, шифера и натуральной черепицы.

Крепление солнечных панелей на металлочерепицу и крепление солнечных панелей на черепицу требуют особого внимания к герметичности. Используются специальные уплотнители, которые предотвращают протечки. Крепление солнечных панелей на шифер выполняется крюками, которые обходят волну покрытия. Во всех этих случаях базовые рельсы и кляммеры могут быть универсальными. Если толщина рамки новых панелей отличается, достаточно заменить только зажимы.

Подробные решения для скатных кровель представлены в разделе крепление для наклонной крыши.

Крепление на плоской кровле

Крепление солнечных панелей на плоской крыше чаще всего выполняется балластным способом или с помощью анкерных креплений. Балластные системы не требуют сверления кровли и удобны для промышленных объектов. Угол наклона задаётся специальными опорами. Рельсы и кляммеры в таких конструкциях обычно универсальные, поэтому смена панелей разного размера проходит без замены всей системы.

Важные моменты — расчёт веса балласта и учёт ветровой нагрузки. В разных городах Украины требования отличаются, но сам принцип крепежа остаётся общим. Готовые варианты можно посмотреть на странице крепление для плоской кровли.

Наземное крепление

Наземное крепление солнечных панелей и крепление солнечных панелей на земле дают максимальную свободу. Здесь нет привязки к конструкции здания, поэтому можно свободно выбирать длину рельса, шаг опор и угол наклона. Одна и та же система спокойно работает с панелями разной длины и ширины. Если модули длиннее — берётся более длинный профиль или добавляются соединители. Если толщина рамки другая — меняются кляммеры.

Такой способ особенно удобен для фермерских хозяйств и частных участков, где станция расширяется поэтапно. Подробнее о наземных конструкциях — в разделе крепление для наземной установки.

Фасадное и стеновое крепление

Крепление солнечных панелей на стену и фасадное крепление применяются реже, но тоже допускают использование универсальных элементов. Конструкция выносится от стены на определённое расстояние, чтобы обеспечить вентиляцию и снизить ветровую нагрузку. Кляммеры и рельсы могут быть теми же, что и для кровельного монтажа. При смене толщины рамки достаточно заменить зажимы.

Решения для вертикального и наклонного размещения модулей собраны на странице фасадное крепление.

Как работают универсальные и регулируемые крепления

Универсальные кляммеры и регулируемые крепления стали удобным решением для объектов, где планируется смена или расширение панелей. Их конструкция позволяет зажимать рамку в диапазоне 30–50 мм без замены самого зажима. Это особенно актуально, когда на станции уже стоят модули одной толщины, а новые имеют другую.

Принцип работы простой: кляммер имеет подвижную часть, которая фиксируется болтом в нужном положении. Качественные изделия из анодированного алюминия сохраняют прижимную силу годами и не боятся перепадов температур. Дешёвые аналоги часто имеют люфт или быстро теряют усилие, поэтому к выбору стоит подходить внимательно.

Совместимость размеров достигается также за счёт адаптеров. В некоторых системах адаптеры позволяют использовать один тип рельса с разными кронштейнами. Длина рельса подбирается под габариты ряда, а шаг установки опор рассчитывается по нагрузкам. Всё это делает систему гибкой.

Когда универсальные решения действительно подходят

Универсальные кляммеры хорошо работают в следующих случаях:

• Толщина рамки всех панелей укладывается в диапазон 30–50 мм.
• Планируется поэтапное расширение станции.
• Модули разных производителей, но с похожей формой канта.
• Нужна возможность быстрой замены части панелей без демонтажа всей конструкции.

Если толщина рамки выходит за пределы диапазона или производитель модуля предъявляет жёсткие требования, лучше использовать фиксированные кляммеры точного размера. В каталоге крепеж для солнечных панелей представлены оба варианта.

Способы крепления солнечных панелей и их особенности

Способы крепления солнечных панелей отличаются в зависимости от поверхности и задач объекта. Основные варианты:

• Кровельный монтаж на скатной крыше — кронштейны + рельсы + кляммеры.
• Балластный монтаж на плоской кровле — опоры с балластом, без сверления.
• Анкерный монтаж на плоской кровле — жёсткая фиксация к основанию.
• Наземные конструкции — сваи или бетонные основания с регулируемым углом.
• Фасадный монтаж — кронштейны с выносом от стены.

В каждом случае крепление солнечной панели и крепление для солнечной панели выполняется по одному принципу: модуль фиксируется кляммерами за рамку. Разница только в том, как сама система крепится к основанию. Поэтому при смене панелей чаще всего меняются только кляммеры, а несущая часть остаётся прежней.

Крепление солнечных батарей (так иногда называют модули) подчиняется тем же правилам. Важно учитывать не только размер рамки, но и равномерность нагрузки. Смешивать в одном ряду панели сильно отличающейся толщины не рекомендуется, даже если кляммеры позволяют. Лучше формировать отдельные массивы.

Практические рекомендации по выбору и монтажу

Чтобы система крепления солнечных панелей работала с разными форматами панелей максимально эффективно, стоит заранее собрать данные:

• Точная толщина рамки существующих и планируемых модулей.
• Габариты панелей по длине и ширине.
• Тип поверхности и особенности кровли или грунта.
• Климатические нагрузки региона (ветер, снег).

После этого можно определить, подойдут ли регулируемые крепления или нужны фиксированные. Длина рельса и шаг установки рассчитываются индивидуально. Уплотнители подбираются под тип кровли — они защищают места крепления от влаги. Подробнее о них — на странице уплотнители.

При работе с разными форматами панелей полезно оставлять запас по длине рельсов и количеству опор. Тогда в будущем можно добавить новые модули, используя ту же систему. Это особенно удобно для частных домовладений, где станция растёт постепенно.

На страницах фотомодули солнечные панели и стационарные фотомодули можно посмотреть параметры рамок популярных модулей и сразу понять, какие кляммеры потребуются.

В итоге возможность использовать одни и те же крепления для разных размеров панелей существует и активно применяется на практике. Главное — учитывать толщину рамки, выбирать качественные регулируемые или универсальные кляммеры и правильно рассчитывать несущую часть конструкции. Такой подход даёт гибкость при развитии станции и сохраняет надёжность системы на долгие годы.
