Наземная конструкция под солнечные панели: однорядная или двурядная — что выгоднее

Наземная конструкция под солнечные панели представляет собой металлическую опорную систему, которая фиксирует фотомодули на грунте под заданным углом. Она обеспечивает правильную ориентацию модулей относительно солнца, устойчивость к ветровым и снеговым нагрузкам, а также возможность обслуживания. Выбор между однорядной и двурядной схемой влияет на занимаемую площадь, плотность размещения панелей, уровень взаимного затенения, высоту всей системы и итоговую производительность наземной станции. Ниже подробно разобраны принципиальные отличия, характеристики, сферы применения и условия, при которых одна рядность оказывается предпочтительнее другой.

Принципиальные отличия однорядной и двурядної конструкції

Однорядная наземная конструкция размещает фотомодули в один горизонтальный ряд на общей раме. Все модули находятся примерно на одной высоте. Угол наклона задаётся одинаковым для всего ряда. Расстояние между соседними рядами рассчитывается так, чтобы в период низкого положения солнца один ряд не отбрасывал тень на следующий. Такая схема проще в проектировании и монтаже. Высота конструкции остаётся относительно небольшой, что снижает ветровое давление.

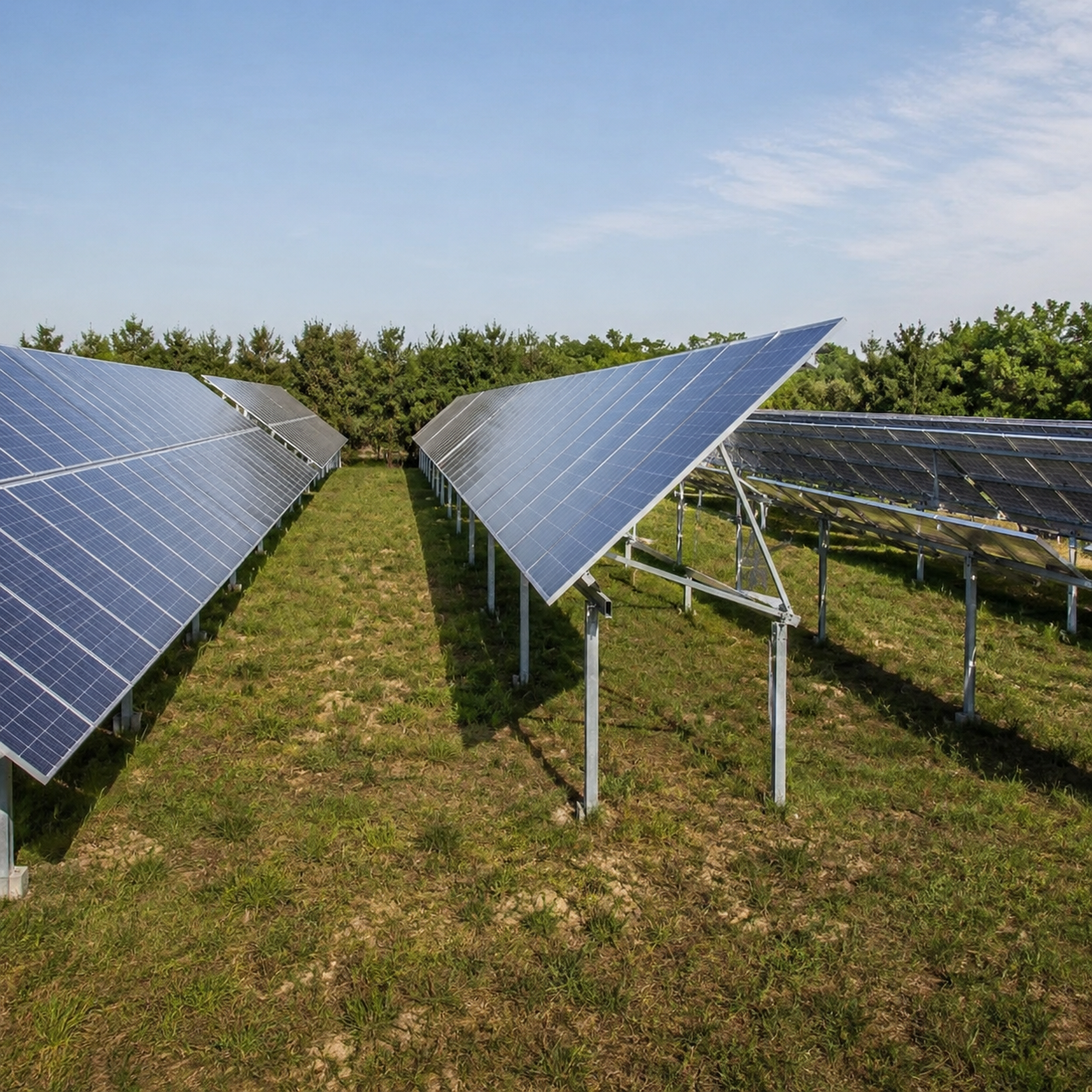

Двурядная конструкция располагает два ряда панелей на одной опорной системе — верхний и нижний. Нижний ряд находится ближе к земле, верхний — выше. Между ними задаётся определённый вертикальный и иногда горизонтальный зазор. Это позволяет разместить больше модулей на меньшей площади участка. Одновременно возрастает общая высота системы, увеличивается парусность и усложняется доступ к нижнему ряду. Расчёт затенения становится более сложным, потому что нужно учитывать не только соседние блоки, но и взаимное влияние рядов внутри одного блока.

Главное отличие заключается в плотности размещения панелей и характере затенения. Однорядное крепление солнечных панелей требует большей площади земли, зато обеспечивает более равномерную освещённость каждого модуля. Двурядное крепление солнечных панелей повышает плотность, но требует точного расчёта отступов и углов. Рядность наземной конструкции напрямую влияет на оптимизацию площади СЭС и на уровень взаимного затенения между рядами.

Конструктивные особенности и материалы

Обе системы изготавливаются преимущественно из оцинкованной стали или алюминиевых профилей. Толщина металла, тип покрытия и наличие дополнительных раскосов зависят от выбранной рядности и расчётных нагрузок. Для однорядных систем чаще применяют более лёгкие профили. Для двурядных — усиленные стойки, дополнительные горизонтальные связи и иногда растяжки. Фундамент также различается: при увеличении высоты растёт момент силы, действующий на основание, поэтому двурядные конструкции обычно требуют более глубокого или более мощного заглубления.

Высота наземной конструкции в однорядном варианте обычно составляет от 0,8 до 1,6 метра в нижней точке в зависимости от угла наклона. В двурядном исполнении общая высота может достигать 2,5–3,5 метра и более. Это существенно меняет ветровое навантаження двурядной системы и требования к жёсткости каркаса.

Как рассчитывается расстояние между рядами панелей

Расстояние между рядами определяется по формуле, учитывающей высоту верхней точки конструкции, угол наклона панелей и минимальный угол солнца в день зимнего солнцестояния. Для большинства регионов Украины этот угол невелик, поэтому зазор между рядами получается значительным. В однорядных системах зазор больше относительно высоты одного ряда. В двурядных системах дополнительно рассчитывается зазор между верхним и нижним рядом внутри блока, чтобы минимизировать затенение нижних модулей в утренние и вечерние часы.

Неправильный расчёт приводит к потерям генерации. Особенно заметно это зимой, когда солнце стоит низко. Поэтому при выборе между однорядной и двурядной конструкцией всегда выполняют предварительный расчёт затенения с учётом конкретной широты и рельефа участка.

Характеристики и виды наземных конструкций

Наземные конструкции различаются не только по рядности, но и по типу опор, способу крепления модулей и возможности регулировки угла. Основные виды включают фиксированные системы с постоянным углом, системы с сезонной регулировкой наклона и усиленные варианты для регионов с высокими ветровыми или снеговыми нагрузками. Однорядные и двурядные решения существуют во всех этих категориях.

Однорядные системы: где и для чего применяются

Однорядное крепление солнечных панелей чаще всего используют на частных участках, небольших коммерческих объектах и там, где площадь земли не является жёстким ограничением. Такие конструкции удобны для монтажа солнечных панелей на земле при мощности станции до нескольких десятков киловатт. Они подходят для ровных и слабопересечённых участков. Низкая высота упрощает обслуживание и снижает требования к фундаменту.

Характерные особенности однорядных систем: относительно небольшая высота, равномерная освещённость модулей, простота доступа, меньшее ветровое давление. Они хорошо работают в сочетании с различными типами фотомодулей и позволяют гибко выбирать угол наклона под конкретную широту.

Двурядные системы: назначение и особенности

Двурядное крепление солнечных панелей применяют, когда нужно разместить больше мощности на ограниченной площади. Это типично для коммерческих объектов, промышленных площадок и участков, где земля имеет высокую стоимость или её просто мало. Двурядная конструкция для СЕС позволяет повысить плотность размещения панелей и тем самым оптимизировать использование территории.

Основные характеристики двурядных систем: увеличенная высота, более высокая парусность, необходимость точного расчёта затенения внутри блока, более жёсткие требования к фундаменту и металлоконструкциям. При правильном проектировании они обеспечивают сопоставимую с однорядными системами удельную генерацию при меньшей занимаемой площади.

• Однорядные конструкции — для участков с достаточной площадью, где важны простота обслуживания и минимальная высота.
• Двурядные конструкции — для ограниченных территорий, где приоритетом является максимальная мощность на единицу площади.
• Усиленные варианты обеих схем — для регионов с высокими ветровыми или снеговыми нагрузками.

Преимущества и недостатки однорядной системы

Однорядная наземная конструкция обладает рядом практических преимуществ. Главное из них — простота. Монтаж занимает меньше времени, геометрия проще, доступ к каждой панели удобный. Высота системы остаётся умеренной, поэтому ветровое наполнение ниже. Это особенно важно на открытых участках и в регионах с сильными ветрами. Занимаемая площадь однорядной конструкции больше, но взаимное затенение при правильном расчёте минимально.

Ещё одно преимущество — равномерность генерации. Все модули находятся в сходных условиях освещённости. Это упрощает подбор инверторного оборудования и снижает риск недовыработки отдельных строк. Обслуживание также проще: мойка, осмотр и возможная замена модулей не требуют специальной техники.

Недостатки связаны преимущественно с площадью. Чтобы разместить ту же мощность, что и на двурядной системе, требуется заметно больше земли. На ограниченных участках это может стать критичным фактором. При больших объёмах растёт количество опорных точек и общий расход металла, что иногда снижает экономическую эффективность однорядной схемы на крупных объектах.

Влияние однорядной схемы на производительность

Генерация однорядной и двурядной конструкций при корректном расчёте затенения отличается незначительно. Однорядная система обычно показывает чуть более стабильную выработку в течение дня за счёт равномерного освещения. Разница чаще всего укладывается в несколько процентов и зависит от широты, угла наклона и точности соблюдения расстояний между рядами.

Преимущества и недостатки двурядной системы

Двурядное крепление солнечных панелей позволяет существенно повысить плотность размещения. На той же площади можно установить больше модулей. Это главный аргумент в пользу двурядной схемы. Стоимость подготовки территории и количество опорных точек в пересчёте на мощность часто оказываются ниже. Эффективность двурядной конструкции проявляется именно на ограниченных участках и при необходимости максимальной установленной мощности.

К недостаткам относится увеличенная высота и связанное с ней ветровое наполнение. Конструкция должна быть жёстче и прочнее. Расчёт затенения усложняется: нужно учитывать не только соседние блоки, но и взаимное влияние верхнего и нижнего ряда. Нижний ряд в утренние и вечерние часы, особенно зимой, получает меньше прямого солнечного света. Доступ к нижним модулям для обслуживания становится менее удобным.

Стоимость двурядной конструкции на единицу мощности при больших объёмах обычно ниже. На небольших станциях разница может быть незначительной из-за необходимости усиления каркаса и фундамента.

Особенности работы двурядной системы в течение года

В летний период, когда солнце стоит высоко, взаимное затенение минимально и разница в генерации между однорядной и двурядной схемами почти незаметна. Зимой ситуация меняется. Низкое положение солнца усиливает влияние затенения. Поэтому при проектировании двурядных систем особое внимание уделяют расстоянию между рядами панелей и вертикальному зазору внутри блока.

Сравнение по стоимости, генерации и занимаемой площади

Сравнение однорядной и двурядной конструкций проводят по трём основным параметрам: занимаемой площади, уровню генерации и относительной стоимости металлоконструкций с монтажом. Занимаемая площадь однорядной конструкции всегда больше. Двурядная схема позволяет разместить ту же мощность на меньшей территории. Разница в площади часто составляет 25–40 процентов в зависимости от выбран и принятых отступов.

Генерация при правильном проектировании сопоставима. Небольшие потери в двурядной системе из-за частичного затенения нижнего ряда обычно компенсируются возможностью установить больше модулей. Итоговая производительность наземной станции зависит больше от качества расчёта, чем от самой рядности.

Стоимость конструкции и монтажа в пересчёте на киловатт на небольших объектах чаще ниже у однорядной схемы. На средних и крупных объектах с ограниченной площадью преимущество переходит к двурядной за счёт экономии земли и меньшего количества опорных точек.

• Площадь: однорядная система требует больше земли, двурядная позволяет повысить плотность размещения панелей.
• Генерация: при корректном расчёте разница невелика, однорядная схема чуть стабильнее по освещённости.
• Стоимость: зависит от масштаба проекта и стоимости земли; на ограниченных участках двурядная часто экономичнее.

Роль рельефа и ветровых условий

На ровных открытых участках с умеренными ветрами обе схемы работают хорошо. На пересечённой местности или в регионах с высокими ветровыми нагрузками предпочтение часто отдают однорядной конструкции из-за меньшей высоты и меньшей парусности. Двурядная система в таких условиях требует более серьёзного усиления и более глубокого фундамента.

Когда выгоднее ставить однорядную конструкцию

Однорядная конструкция оказывается предпочтительнее, когда площадь участка не ограничена, важна простота обслуживания и нужно минимизировать высоту системы. Она хорошо подходит для частных домовладений, небольших коммерческих объектов и регионов с сильными ветрами. Установка однорядной конструкции проходит быстрее, требования к фундаменту мягче, доступ к панелям удобный.

Также однорядная схема удобна, когда планируется регулярное обслуживание своими силами или когда визуальная незаметность конструкции имеет значение. Низкая высота меньше выделяется на фоне ландшафта.

Типичные условия для выбора однорядной схемы

Достаточная площадь земли, умеренные или высокие ветровые нагрузки, приоритет удобства обслуживания, небольшая или средняя мощность станции. В этих условиях однорядное крепление солнечных панелей обеспечивает хороший баланс между надёжностью, генерацией и простотой эксплуатации.

Когда лучше двурядная конструкция

Двурядная конструкция лучше подходит для ограниченных участков, коммерческих и промышленных объектов, где земля имеет высокую стоимость или её просто мало. Она позволяет разместить больше мощности и тем самым повысить отдачу с каждого квадратного метра. Двурядная конструкция для СЭС особенно актуальна при необходимости максимальной плотности размещения панелей.

На средних и крупных объектах экономия площади и уменьшение количества опорных точек делают двурядную схему более рациональной. При этом обязательным условием остаётся качественный расчёт затенения и ветровых нагрузок.

Условия, при которых двурядная система предпочтительнее

Ограниченная площадь участка, высокая стоимость земли, потребность в максимальной установленной мощности, возможность выполнить точный инженерный расчёт. В этих случаях эффективность двурядной конструкции проявляется наиболее полно.

Рекомендации по выбору рядности

Выбор между однорядной и двурядной конструкцией должен опираться на конкретные условия участка: площадь, рельеф, ветровой район, требуемую мощность и приоритеты по обслуживанию. Не существует универсально лучшего варианта. Однорядная схема выигрывает там, где важны простота и минимальная высота. Двурядная — там, где критична экономия площади.

Перед принятием решения выполняют предварительный расчёт затенения, ветровых и снеговых нагрузок, а также сравнивают занимаемую площадь и относительную стоимость. Качество металлоконструкций, толщина профиля, тип покрытия и правильность монтажа влияют на долговечность сильнее, чем сама рядность.

При проектировании наземной станции также учитывают совместимость конструкции с выбранными фотомодулями и способом их крепления. Надёжное крепление модулей к раме, корректный угол наклона и соблюдение рекомендованных расстояний между рядами обеспечивают стабильную работу системы. В составе полноценной солнечной станции конструкция работает вместе с фотомодулями и правильно подобранным инверторным оборудованием.

Итоговый выбор рядности наземной конструкции определяет плотность размещения панелей, уровень взаимного затенения, высоту системы и удобство дальнейшей эксплуатации. Грамотный расчёт и качественные материалы позволяют обеим схемам работать эффективно в течение всего срока службы станции.
