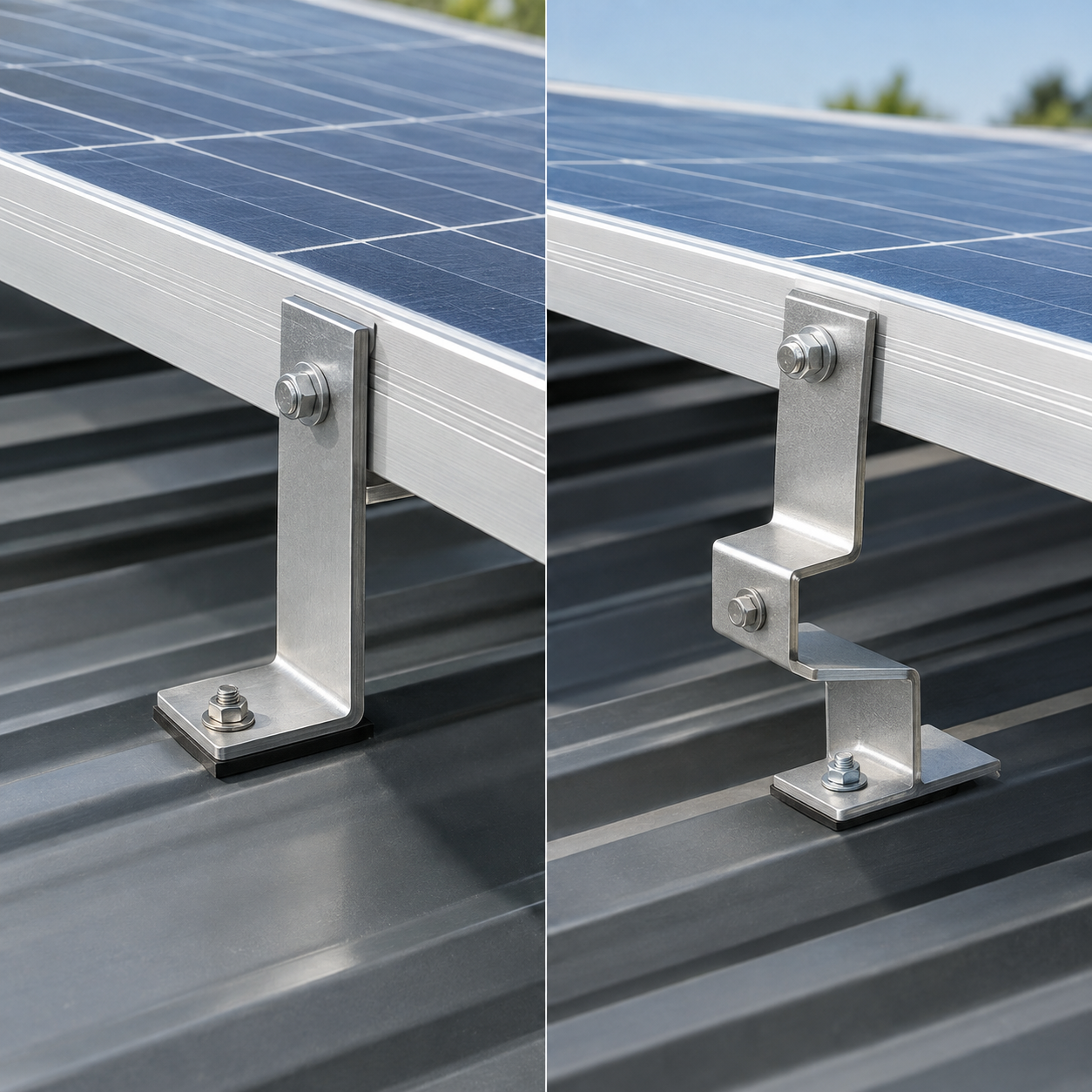

Чем отличаются L-образные и Z-образные крепления для солнечных панелей

Когда человек впервые открывает каталог креплений, он видит десятки позиций с непонятными индексами. При этом почти вся базовая номенклатура сводится к двум простым формам: уголок в виде буквы L и скоба в виде буквы Z. Это самые массовые элементы в любой монтажной системе, и от того, какой из них выбран, зависит и высота массива, и прочность узла, и даже вентиляция под панелями.

Разница между ними не косметическая. L-образный кронштейн работает на изгиб в одной плоскости, Z-образный — распределяет усилие иначе и позволяет вынести точку опоры в сторону от точки крепления. Отсюда разные сценарии применения.

Разберём, как устроен каждый тип, где какой ставят, какие размеры бывают и на что смотреть при покупке.

Что такое L-образное крепление?

Это уголок из алюминиевого профиля или оцинкованной стали с двумя полками под прямым углом. Одна полка прилегает к основанию — кровле, стене, стойке — и крепится через отверстия или прорези. Вторая выходит перпендикулярно и несёт на себе направляющий профиль или напрямую раму модуля.

Главная особенность — простота. У L-кронштейна минимум металла, минимум операций при монтаже и минимальная цена. Именно его чаще всего имеют в виду, когда говорят «уголки для крепления солнечных панелей».

Где применяют L-образный кронштейн

• На профнастиле и металлочерепице. Полка садится на гребень волны, вторая держит рельс.
• На бетонном основании. Уголок анкерится в плиту, дальше на него встаёт профиль.
• На наземных конструкциях. Соединяет стойку каркаса с горизонтальной балкой.
• На фасаде. Крепится к стене и выносит панель на нужное расстояние.
• В сборке рам. Как угловой соединитель между профилями.

Какие бывают размеры

Ходовые типоразмеры — от 40×40 мм до 100×100 мм при толщине металла 2,5–5 мм. Длина полки определяет, насколько высоко поднимется массив над основанием: чем выше, тем лучше вентиляция, но тем больше плечо изгиба и выше нагрузка на крепёж.

Многие модели идут с продольными пазами вместо круглых отверстий. Это даёт регулировку в 20–40 мм и позволяет выровнять плоскость массива, когда основание неровное. Универсальное L-образное крепление — это как раз вариант с пазами.

Что такое Z-образное крепление?

Z-образная скоба имеет три участка: нижнюю полку для крепления к основанию, вертикальную стенку и верхнюю полку, смещённую относительно нижней. Получается ступенька.

Смысл этой формы — развести точку опоры и точку крепления. Панель ложится на верхнюю полку, а крепёж уходит в основание в стороне от неё. Это даёт три эффекта: узел получается жёстче на скручивание, доступ к крепежу остаётся свободным даже после установки модуля, и создаётся гарантированный зазор между панелью и основанием.

Где применяют Z-образный кронштейн

• На профнастиле. Нижняя полка ложится на гребень, верхняя выходит над волной, модуль не касается покрытия.
• При монтаже без рельсов. Z-скобы ставят напрямую под раму модуля, экономя на направляющих профилях.
• На фасадах и стенах. Ступенька формирует вентзазор без дополнительных проставок.
• На плоских основаниях, где нужно поднять панель на фиксированную высоту.

Чем они отличаются на практике?

• Жёсткость. Z-скоба за счёт двойного загиба лучше сопротивляется скручиванию. L-уголок проще и работает в основном на изгиб.
• Доступ к крепежу. У Z-образного узла точка крепления смещена, и до неё можно добраться, не снимая панель. У L-образного крепёж часто оказывается под модулем.
• Зазор. Z-скоба создаёт его конструктивно. У L-уголка зазор задаётся длиной полки.
• Универсальность. L выигрывает: его применяют и как опору, и как соединитель, и как элемент каркаса.
• Цена. L-уголок дешевле при прочих равных.

Практический вывод простой. Если система строится на направляющих профилях — берите L-кронштейны, они дешевле и их роль сводится к передаче нагрузки на рельс. Если рельсы не используются и модуль крепится прямо к скобам — Z-образное решение надёжнее и удобнее в обслуживании.

Из какого материала брать?

Два основных варианта, и выбор здесь не о цене, а о совместимости.

Анодированный алюминий. Лёгкий, не ржавеет, совместим с алюминиевыми профилями и рамами модулей. Стандарт для кровельных и фасадных систем.

Оцинкованная или нержавеющая сталь. Прочнее, применяется в наземных каркасах и там, где нагрузка выше. Важный момент: прямой контакт оцинкованной стали с алюминием без разделительной прокладки запускает электрохимическую коррозию. В точках стыка ставят нейлоновые или EPDM-шайбы.

Отдельно подбирают крепёж для солнечных панелей — болты, гайки, шайбы. На улице работает только нержавейка класса А2: обычная оцинковка на метизах теряет покрытие за пару сезонов.

Как рассчитать количество и шаг?

Для Киевской области считают по умеренной ветровой зоне и снеговой нагрузке порядка 130–150 кг/м².

Базовый ориентир: на стандартный модуль 1,7–1,8 м приходится четыре точки крепления — по две с каждой длинной стороны рамы. При монтаже на рельсы это означает две линии кронштейнов с шагом 1,0–1,3 м вдоль профиля. При безрельсовой схеме на Z-скобах точки ставят строго по местам, предусмотренным производителем модуля, — они указаны в паспорте панели.

Две поправки, которые делают всегда:

• По краям кровли и на углах здания шаг уменьшают на 25–30%.
• Чем длиннее полка кронштейна, тем больше момент на крепеже — при выносе свыше 100 мм точек добавляют.

Какие ошибки встречаются чаще всего?

• Тонкий металл. Уголок толщиной 1,5 мм из строительного магазина разогнётся при первом серьёзном ветре. Рабочий минимум — 2,5 мм для алюминия.
• Слишком длинная полка. Вынос в 150 мм на тонком кронштейне создаёт рычаг, который вырвет крепёж.
• Контакт разнородных металлов. Алюминий и оцинковка без прокладки — гарантированная коррозия в точке стыка.
• Крепление модуля не в штатные точки. Производители панелей указывают допустимые зоны крепления; выход за них снимает гарантию на модуль.
• Отсутствие зазора. Панель вплотную к кровле перегревается, и выработка падает на несколько процентов.
• Оцинкованные метизы вместо нержавеющих. Самая дешёвая и самая быстрая точка отказа.

Что выбрать под конкретную задачу?

Короткая шпаргалка:

• Скатная кровля с рельсами — L-кронштейн с пазами для регулировки. Смотрите раздел крепления для наклонной крыши.
• Профнастил без рельсов — Z-скоба нужной высоты.
• Плоская кровля — L-уголки в составе балластной или треугольной опоры, см. крепление для плоской кровли.
• Земля — стальные уголки в каркасе, раздел крепление для наземной установки.
• Стена — Z-скоба или длинный L-кронштейн, см. фасадное крепление.

Модули под любую из этих схем подбирают среди солнечных панелей (фотомодулей), а расчёт и монтаж под ключ в Киеве и области выполняет Solar PRO.

Коротко: что запомнить

L-образный кронштейн — универсальный рабочий элемент для систем с направляющими профилями. Z-образная скоба — решение для безрельсового монтажа и там, где нужен гарантированный вентзазор и свободный доступ к крепежу.

Ошибиться в выборе формы сложно, а вот сэкономить на толщине металла и на классе метизов — легко. Именно эти две вещи и определяют, простоит система двадцать пять лет или потребует вмешательства после первой же сильной бури.
