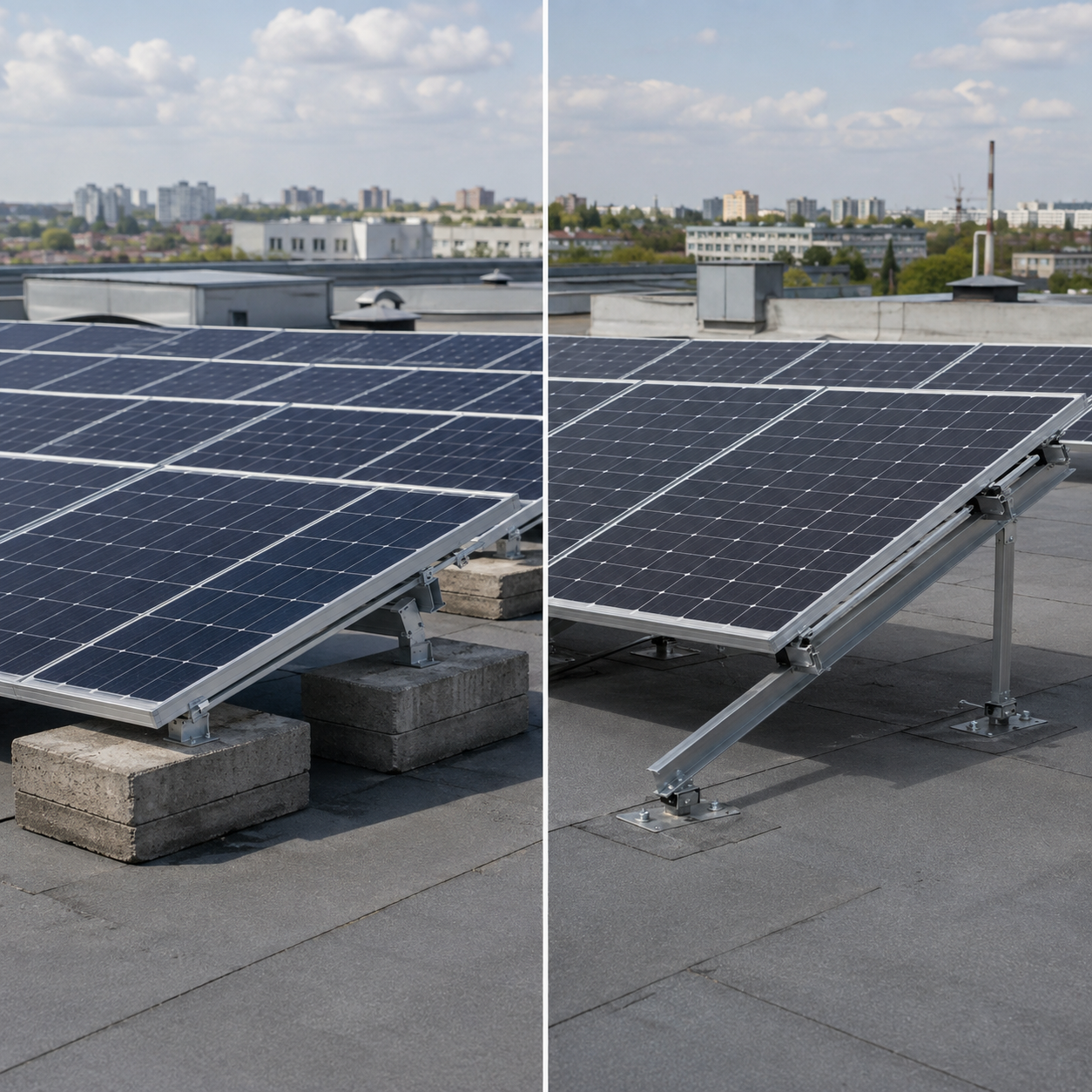

Крепление для плоской крыши: балластное или с анкерованием — плюсы и минусы

На плоских крышах солнечные панели фиксируют двумя основными способами — балластным креплением и креплением с анкерованием. Выбор между ними зависит от конструкции здания, состояния кровельного покрытия, допустимых нагрузок и ветровых условий конкретной местности. Оба варианта широко применяются в Украине, но работают по разным принципам и имеют разные требования к подготовке объекта. Ниже подробно разобраны устройство каждого типа, их характеристики, области применения и условия, при которых один способ оказывается предпочтительнее другого.

Балластное крепление — принцип работы

Балластное крепление солнечных панелей удерживает конструкцию за счёт собственного веса. На поверхность крыши укладывают специальные рамы, лотки или опорные элементы, на которые устанавливают модули. Затем эти элементы пригружают балластом — бетонными блоками, щебнем, тротуарной плиткой или пластиковыми ёмкостями с засыпкой. Никаких отверстий в кровельном покрытии не делают. Система работает только за счёт силы тяжести и трения между опорами и поверхностью крыши.

Основная задача балластной системы — создать достаточное прижимное усилие, чтобы противостоять ветровым нагрузкам. Ветер пытается поднять и сдвинуть панели, особенно на высоких зданиях и в открытой местности. Расчёт необходимой массы балласта выполняют индивидуально. Учитывают высоту здания, тип местности, угол наклона панелей, регион Украины и действующие нормы по ветровым нагрузкам. Чем выше здание и чем сильнее ветры в данной зоне, тем больше вес требуется.

Важный элемент конструкции — защитные прокладки или ковры под опорами. Они предотвращают повреждение гидроизоляции и равномерно распределяют давление. Современные балластные системы используют алюминиевые или оцинкованные рамы с резиновыми или полимерными опорами. Это снижает риск продавливания покрытия и образования вмятин.

Основные характеристики балластных систем

Балластные системы отличаются отсутствием механического вмешательства в кровельный пирог. Гидроизоляция, утеплитель и пароизоляция остаются целыми. Это одно из главных преимуществ при работе на крышах с гарантией или на покрытиях, где сверление запрещено. Монтаж обычно проходит быстрее, потому что не требуется сверление, установка анкеров и сложная герметизация каждого отверстия.

При этом балласт создаёт дополнительную распределённую нагрузку на несущие конструкции. Перед выбором такого крепления обязательно проводят обследование крыши и расчёт допустимой нагрузки. Если запас прочности небольшой, балластный вариант может оказаться неприменимым. Также важно правильно разложить вес по площади, чтобы не создавать точечных перегрузок в отдельных зонах.

Балластная система крепления хорошо подходит для больших площадей, где можно равномерно распределить вес. На небольших крышах с ограниченной несущей способностью она используется реже. В Украине такие решения часто применяют на торговых центрах, складских комплексах, производственных зданиях и многоквартирных домах с плоскими кровлями.

Виды балластных элементов и их назначение

Существует несколько типов балластных элементов. Бетонные блоки — самый распространённый вариант. Они имеют высокую плотность и стабильные характеристики. Пластиковые контейнеры с засыпкой щебнем или гравием позволяют точнее регулировать вес и удобнее транспортировать. Некоторые системы используют специальные бетонные плиты с пазами под профили. Выбор зависит от требуемой массы, удобства монтажа и доступности материалов в регионе.

Рамы для балластных систем бывают фиксированного и регулируемого угла наклона. Фиксированные проще и дешевле. Регулируемые позволяют выставлять оптимальный угол под конкретную широту и повышать выработку. Опоры рам обязательно комплектуют защитными элементами, которые контактируют с покрытием крыши.

• Бетонные блоки — высокая плотность, стабильный вес, применяются на большинстве объектов.
• Пластиковые ёмкости с засыпкой — удобство транспортировки и возможность точной подгонки массы.
• Комбинированные плиты — совмещают функцию балласта и основания под профили.

Крепление с анкерованием — как реализуется

Анкерное крепление предполагает механическую фиксацию конструкции непосредственно к несущим элементам крыши. В покрытии делают отверстия, в которые устанавливают анкеры, шпильки или специальные кронштейны. Эти точки крепления тщательно герметизируют. На анкеры монтируют несущие профили, а уже на них — солнечные панели. Система удерживается не весом, а прочностью механической связи с конструкцией здания.

Этот способ применяют, когда дополнительный вес балласта недопустим или когда ветровые нагрузки слишком высоки для удержания только силой тяжести. Анкерное крепление солнечных панелей позволяет использовать более лёгкие рамы и снижает общую нагрузку на перекрытие. При этом оно требует высокой квалификации монтажников и качественных материалов для герметизации.

Процесс начинается с определения точек крепления. Важно попадать в несущие балки, плиты или другие прочные элементы, а не в слабые участки покрытия. После разметки выполняют сверление, установку анкеров, нанесение герметиков, установку защитных манжет и только затем сборку каркаса. Качество герметизации каждого отверстия напрямую влияет на долговечность кровли.

Характеристики анкерных систем

Главная особенность анкерного крепления — низкий дополнительный вес. Это позволяет устанавливать панели на крышах с ограниченной несущей способностью. Также анкерование даёт высокую устойчивость при сильных ветрах и при установке панелей под большим углом наклона, где парусность возрастает.

С другой стороны, любое отверстие в кровельном покрытии — потенциальный риск протечки. Поэтому к выбору герметиков, манжет и технологии заделки предъявляют высокие требования. Используют специальные кровельные составы, резиновые уплотнители и защитные колпаки. Работы должны выполнять специалисты, имеющие опыт работы именно с плоскими кровлями.

Анкерные системы применяют на промышленных объектах, где крыши уже несут технологическое оборудование и запас по нагрузке минимален. Также этот вариант выбирают в регионах с повышенными ветровыми нагрузками и на зданиях большой высоты.

Основные этапы реализации анкерного крепления

Сначала проводят обследование крыши и определяют расположение несущих элементов. Затем составляют схему точек крепления с учётом расположения панелей и проходов коммуникаций. После согласования схемы выполняют сверление, установку анкеров, герметизацию и монтаж несущих профилей. На завершающем этапе устанавливают модули и проверяют всю конструкцию.

Особое внимание уделяют гидроизоляции. Даже небольшое нарушение технологии может привести к протечкам через несколько сезонов. Поэтому каждый этап герметизации желательно фиксировать.

Сравнение по надёжности, стоимости и влиянию на кровлю

Оба способа при правильном проектировании и качественном монтаже обеспечивают надёжную фиксацию панелей. Разница проявляется в деталях.

По надёжности в обычных условиях балластная и анкерная системы показывают сопоставимые результаты. В зонах с очень сильными ветрами или на высоких зданиях анкерное крепление часто даёт больший запас прочности, потому что удерживающая сила не зависит от веса. Балластная система полностью зависит от достаточности расчётной массы и правильного распределения нагрузки.

По влиянию на кровлю балластное крепление выигрывает за счёт полного отсутствия отверстий. Гидроизоляция остаётся нетронутой. Анкерное крепление создаёт отверстия, которые требуют качественной и долговечной герметизации. Если крыша находится на гарантии производителя покрытия, сверление иногда запрещено условиями гарантии.

По стоимости ситуация неоднозначная. Балластная система обычно дешевле по трудозатратам на монтаж, но дороже за счёт самого балласта и его доставки. Анкерная система требует больше времени и квалификации на этапе установки, зато позволяет использовать более лёгкие конструкции. Итоговая цена зависит от площади, типа кровли и региона.

Также стоит учитывать возможность демонтажа и обслуживания. Балластную систему проще частично разобрать при ремонте покрытия. Анкерную демонтировать сложнее, а отверстия после снятия всё равно нужно заделывать.

• Балластное крепление — не нарушает гидроизоляцию, проще монтаж, выше нагрузка на несущие конструкции.
• Анкерное крепление — ниже дополнительный вес, выше требования к герметизации, больше трудозатрат при установке.
• Выбор зависит от допустимой нагрузки на крышу, ветровых условий и состояния покрытия.

Нагрузка на плоскую крышу от панелей

Любая система крепления добавляет нагрузку. В балластном варианте основная часть нагрузки — вес самого балласта. В анкерном — вес рам и панелей плюс точечные усилия в местах крепления. Перед выбором способа обязательно выполняют расчёт. Учитывают постоянные и временные нагрузки, включая снег. Превышение допустимых значений может привести к деформации перекрытия.

Когда лучше выбирать балластное крепление

Балластное крепление выбирают, когда важно сохранить целостность гидроизоляции. Это особенно актуально для новых крыш, которые находятся на гарантии, и для покрытий, где сверление запрещено или крайне нежелательно. Также балластный вариант удобен, когда несущая способность крыши позволяет добавить расчётный вес, а площадь достаточна для равномерного распределения нагрузки.

Ещё один случай — объекты, где требуется быстрый монтаж без «мокрых» процессов и длительной герметизации. Балластные системы позволяют ускорить работы. Кроме того, при необходимости конфигурацию можно относительно легко изменить, переставив балластные элементы.

В регионах Украины с умеренными ветровыми нагрузками балластное крепление часто оказывается оптимальным по совокупности факторов. Главное условие — наличие запаса несущей способности и качественный расчёт массы балласта.

Ограничения балластного способа

Основное ограничение — допустимая нагрузка на несущие конструкции. Если здание старое или изначально спроектировано без запаса, добавить несколько тонн балласта невозможно. На очень высоких зданиях и в ветреных районах расчётный вес может оказаться слишком большим, что делает проект нерентабельным или технически невозможным. В таких ситуациях переходят к анкерованию или комбинированным схемам.

Когда необходимо анкерование

Анкерование становится необходимым, когда балласт превышает допустимую нагрузку на крышу. Также его выбирают при установке панелей под большим углом наклона, где возрастает парусность, и в зонах с повышенными ветровыми нагрузками. На промышленных объектах, где крыши уже несут оборудование, запас по весу часто отсутствует, и анкерное крепление остаётся единственным безопасным вариантом.

Анкерные системы применяют и в тех случаях, когда требуется максимально лёгкая конструкция. Это актуально для зданий с тонкими перекрытиями или специфической конструктивной схемой. При этом обязательным условием остаётся возможность качественной герметизации отверстий и наличие доступа к несущим элементам.

Риски при нарушении технологии анкерования

Главный риск — нарушение гидроизоляции. Плохо заделанное отверстие со временем может стать источником протечки. Второй риск — крепление не в несущие элементы, а в слабые участки покрытия. Третий — коррозия анкеров при отсутствии должной защиты. Все эти моменты должны быть учтены на этапе проектирования и контролироваться при монтаже.

Комбинированные решения

На практике часто используют комбинированные схемы. Часть конструкции фиксируют анкерами в зонах, где нагрузка наиболее критична или где вес балласта невозможно разместить, а остальную площадь закрывают балластной системой. Такой подход позволяет снизить общий вес и одновременно обеспечить необходимую устойчивость.

Комбинированное крепление на плоский дах требует более тщательного проектирования. Нужно точно определить зоны анкерования и зоны балласта, рассчитать усилия в каждой части и обеспечить совместимость элементов. При правильном выполнении комбинированные решения дают хороший баланс между нагрузкой на крышу и надёжностью удержания.

Такие схемы применяют на объектах сложной формы, при наличии оборудования на крыше и при необходимости максимально использовать доступную площадь. Подробнее о доступных вариантах систем крепления можно ознакомиться в разделе крепления.

Рекомендации для украинских условий

В Украине при выборе крепления для плоской крыши учитывают несколько региональных особенностей. Ветровые нагрузки различаются по областям. Южные и западные регионы часто имеют более высокие расчётные значения. Снеговые нагрузки также отличаются. Это напрямую влияет на расчёт как балласта, так и анкерных узлов.

Состояние существующих кровель на многих объектах требует предварительного обследования. Старые покрытия могут иметь скрытые дефекты, которые проявляются при дополнительной нагрузке или при сверлении. Поэтому перед выбором способа крепления рекомендуется проводить технический осмотр.

Климатические перепады температур характерны для большей части страны. Материалы рам и крепежа должны иметь соответствующую антикоррозионную защиту. Алюминиевые и качественно оцинкованные конструкции показывают хорошую стойкость. При анкеровании особое внимание уделяют герметикам, которые сохраняют эластичность при низких и высоких температурах.

Для большинства типовых объектов в центральных регионах при наличии запаса несущей способности балластное крепление оказывается удобным и достаточно надёжным решением. На промышленных площадках и в ветреных зонах чаще применяют анкерование или комбинированные варианты. Выбор всегда должен опираться на расчёт, а не только на стоимость монтажа.

При подборе конкретной системы полезно учитывать совместимость с выбранными модулями и возможность обслуживания. Информацию о различных типах креплений и готовых решениях можно найти в каталоге крепления для солнечных панелей, а также в разделах, посвящённых фотомодулям и готовым комплектам.

Итоговый выбор между балластным креплением и креплением с анкерованием определяется тремя главными факторами: допустимой нагрузкой на крышу, необходимостью сохранить целостность гидроизоляции и уровнем ветровых воздействий. Правильно выполненный расчёт и качественный монтаж обеспечивают надёжную работу системы в течение всего срока службы станции.
