Крепления для наземной установки солнечных панелей: какие типы существуют и когда какой выбирать

Наземное крепление для солнечных панелей представляет собой металлическую конструкцию, которая фиксирует фотомодули на грунте под определённым углом. В отличие от кровельных систем, здесь опоры опираются непосредственно на землю через фундамент или сваи. Такая конструкция применяется там, где крыша не подходит по площади, несущей способности или ориентации. Наземный монтаж солнечных панелей позволяет свободно выбирать угол наклона и направление, а также масштабировать станцию без ограничений, связанных с формой кровли.

Основная задача наземной конструкции — удерживать панели в рабочем положении при ветровых, снеговых и статических нагрузках. От правильности выбора зависит не только выработка, но и срок службы всей станции. Ниже рассмотрены типы наземных креплений, их особенности, материалы и критерии подбора под конкретные условия.

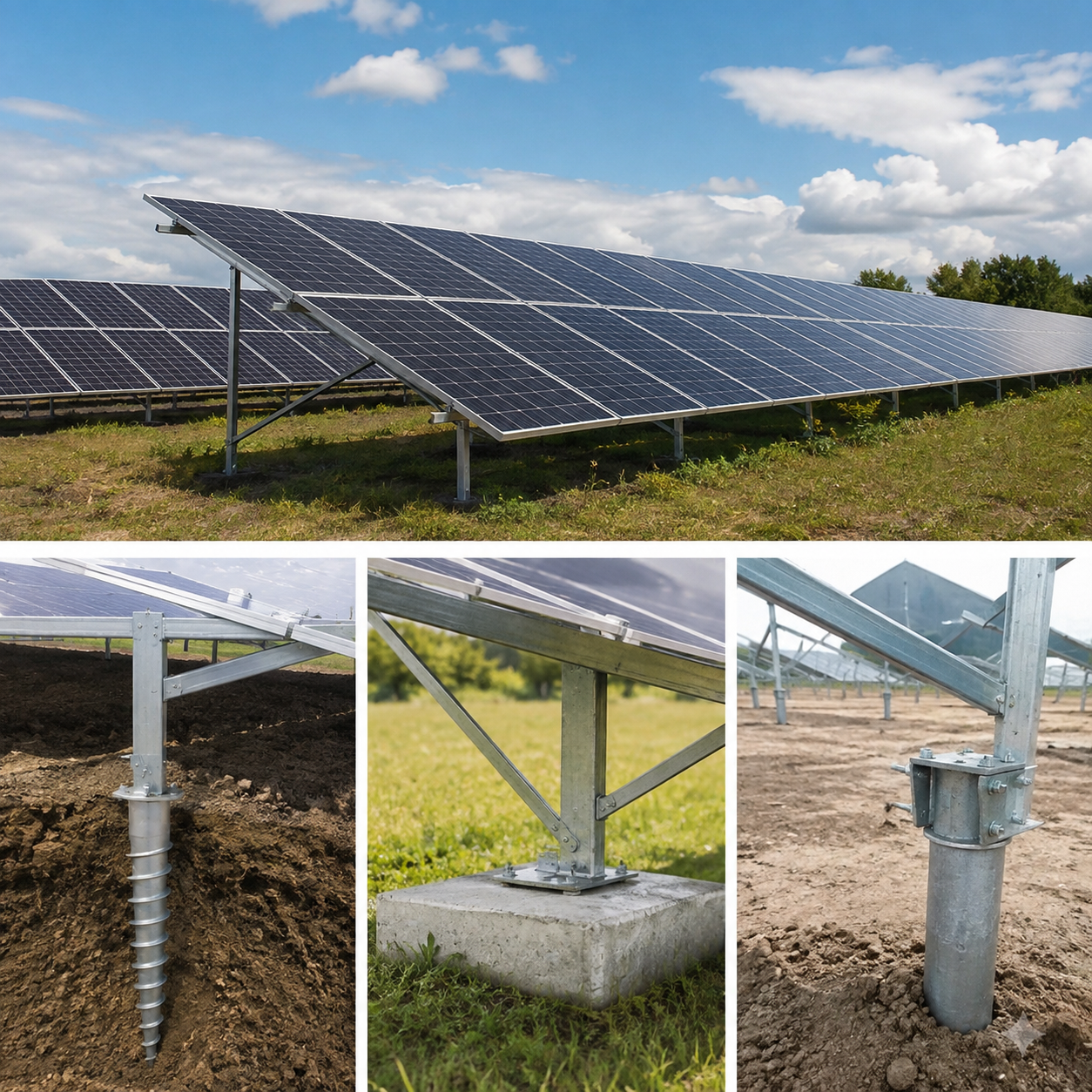

Основные типы наземных креплений

Наземные крепления различаются по способу фиксации в грунте, количеству рядов панелей и возможности изменения угла. Каждый тип решает свои задачи и подходит для определённых условий участка.

Системы на винтовых сваях используют металлические трубы с лопастью. Свая вкручивается в грунт на расчётную глубину. Лопасть уплотняет почву и создаёт сопротивление выдёргиванию. Такой способ не требует больших земляных работ и подходит для большинства типов грунтов, кроме скальных. Глубина закручивания зависит от плотности почвы и расчётных нагрузок. На песчаных грунтах сваи уходят глубже, на плотных суглинках — меньше.

Бетонные фундаменты выполняют в виде отдельных столбиков, ленты или плиты. Сначала готовят котлованы, устанавливают арматуру и заливают бетон. После набора прочности на фундамент монтируют металлическую раму. Бетон даёт высокую жёсткость и подходит для крупных станций, где важна максимальная устойчивость. Сроки монтажа здесь длиннее из-за ожидания твердения бетона.

Забивные опоры представляют собой трубы или профили, которые забивают в грунт специальной техникой. Метод быстрый, но требует доступа техники и подходит не для всех грунтов. На каменистых участках забивка затруднена. На слабых грунтах опора со временем может проседать, поэтому перед выбором этого варианта нужна геологоразведка.

Отдельно выделяют комбинированные решения, где часть опор стоит на сваях, а часть — на бетоне. Их применяют на участках со сложным рельефом или неоднородным грунтом. Выбор конкретного типа зависит от характеристик почвы, размера станции и доступности техники.

Системы на винтовых сваях

Винтовая свая состоит из ствола и лопасти. Ствол изготавливают из трубы определённой толщины стенки. Лопасть приваривают или выполняют цельной. При закручивании лопасть входит в грунт и создаёт опорную площадь. Несущая способность зависит от диаметра лопасти, глубины и плотности почвы.

Преимущество винтовых свай — скорость установки и возможность демонтажа. Конструкцию можно перенести на другой участок без разрушения. Для частных станций и небольших коммерческих объектов это удобное решение. При выборе обращают внимание на качество цинкового покрытия и толщину металла. В условиях украинского климата без надёжной защиты от коррозии срок службы сокращается.

Монтаж наземных креплений на винтовых сваях обычно выполняют бригадой с ручным или механизированным инструментом. После установки свай проверяют их вертикальность и уровень, затем крепят поперечные и продольные балки. На балки уже монтируют панели.

Бетонные фундаменты

Бетонный фундамент для наземной конструкции может быть точечным, ленточным или плитным. Точечный вариант — отдельные столбики под каждую опору. Ленточный — непрерывная полоса по периметру или под рядами. Плитный — сплошная плита под всей площадью станции. Выбор зависит от размеров и нагрузок.

Точечный фундамент используют чаще для средних станций. Он требует меньше бетона, но каждый столбик должен быть рассчитан на выдёргивающую и опрокидывающую нагрузку. Ленточный и плитный варианты применяют на слабых грунтах или при очень больших нагрузках. Они распределяют вес равномернее, но увеличивают объём земляных работ и расход материалов.

Перед заливкой бетона обязательно выполняют расчёт армирования. Недостаточная арматура приводит к трещинам и потере несущей способности. После заливки бетон набирает прочность в течение нескольких недель. Только после этого можно монтировать металлическую часть конструкции.

Забивные опоры

Забивные опоры — металлические элементы, которые погружают в грунт ударным способом. Используют трубы круглого или квадратного сечения, а также двутавровые балки. Глубина забивки определяется расчётом. На плотных грунтах опора держится за счёт трения по боковой поверхности.

Этот способ быстрее бетонного, но медленнее винтового. Требуется специальная техника. На участках с высоким уровнем грунтовых вод или мягкими почвами забивные опоры могут оказаться недостаточно устойчивыми. Перед применением обязательно проводят пробную забивку и проверку несущей способности.

Однорядные и двурядные конструкции

Количество рядов панелей влияет на высоту конструкции, площадь участка и расчёт нагрузок. Однорядное крепление солнечных панелей предполагает установку модулей в один ярус. Двурядное — в два яруса один над другим или со смещением.

Однорядная система имеет низкий центр тяжести и меньшую парусность. Она проще в расчётах и монтаже. Расстояние между соседними рядами выбирают так, чтобы зимой одна конструкция не затеняла другую. В условиях Украины это расстояние обычно составляет от 1,5 до 3 метров в зависимости от высоты и угла наклона.

Двурядное крепление солнечных панелей позволяет разместить больше модулей на той же площади. Нижний ряд часто ставят под меньшим углом, верхний — под оптимальным. Такая схема экономит место, но увеличивает высоту и ветровые нагрузки. Опоры и фундамент должны быть мощнее. Обслуживание верхнего ряда сложнее.

Выбор между однорядной и двурядной системой зависит от площади участка и требуемой мощности. Если место позволяет, однорядная конструкция предпочтительнее по надёжности и простоте обслуживания. Если площадь ограничена, рассматривают двурядный вариант с усиленным расчётом.

Особенности однорядных систем

Однорядная наземная конструкция состоит из опор, продольных балок и поперечных профилей, на которые крепят панели. Угол наклона фиксируют при монтаже. В большинстве регионов Украины оптимальный угол находится в диапазоне 30–35 градусов. Такая ориентация обеспечивает хорошую годовую выработку.

Конструкция продувается ветром, снег сходит легче, чем с двурядных систем. Монтаж занимает меньше времени. Обслуживание панелей — очистка от пыли и снега — выполняется без специальных приспособлений. Для большинства частных и средних объектов однорядное решение остаётся основным.

Особенности двурядных систем

Двурядная система имеет большую высоту и сложнее по геометрии. Нижний ряд может частично затеняться верхним в зимний период, если расстояние и углы выбраны неправильно. Поэтому расчёт взаимного затенения обязателен.

Ветровые нагрузки на двурядную конструкцию выше. Горизонтальные силы от ветра создают больший опрокидывающий момент. Фундамент и сечение профилей подбирают с запасом. При правильном расчёте двурядная система работает надёжно, но требует более тщательного проектирования.

Стационарные и с возможностью изменения угла

Стационарное наземное крепление фиксирует панели под постоянным углом. Угол выбирают один раз при монтаже и больше не меняют. Это самый распространённый и простой вариант. Конструкция жёсткая, деталей меньше, обслуживание минимальное.

Системы с возможностью изменения угла позволяют корректировать наклон панелей в течение года. Летом угол уменьшают, зимой увеличивают. Теоретически это повышает выработку. На практике выигрыш составляет несколько процентов, а стоимость и сложность конструкции растут заметно. Подвижные соединения требуют периодического обслуживания и смазки. В условиях пыли и перепадов температур подвижные узлы изнашиваются быстрее.

Большинство наземных станций в Украине строят на стационарных креплениях. Они надёжнее, дешевле и не требуют постоянного внимания. Системы с регулируемым углом применяют в специальных случаях — на исследовательских объектах или там, где важна каждая единица выработки и есть возможность регулярного обслуживания.

Стационарные конструкции

Стационарное крепление состоит из жёстко соединённых элементов. Угол задаётся длиной подкосов или формой опор. После монтажа положение панелей не меняется. Такая схема выдерживает высокие нагрузки и служит десятилетиями при правильном выборе материалов.

Расчёт стационарной системы проще. Нет необходимости учитывать динамику подвижных частей. Для большинства объектов этого достаточно. Кут наклона наземной станции выбирают по широте местности и приоритету — максимальная годовая выработка или смещение пика в сторону зимнего периода.

Конструкции с регулируемым углом

Крепление с регулируемым углом имеет шарнирные соединения или телескопические элементы. Изменение наклона выполняют вручную или с помощью привода. Ручной вариант дешевле, но требует физического участия. Автоматический — дороже и сложнее.

При выборе такого крепления важно проверить качество шарниров и защиту от коррозии. В открытом грунте влага и пыль быстро выводят из строя незащищённые узлы. Также нужно предусмотреть фиксацию в выбранном положении, чтобы ветер не менял угол самопроизвольно.

Материалы креплений

От материала зависит долговечность, вес и стоимость конструкции. Основные варианты — алюминий, сталь с оцинковкой и нержавеющая сталь. Каждый материал имеет свои характеристики и область применения.

Алюминиевое наземное крепление лёгкое и не подвержено коррозии в обычных условиях. Алюминиевые профили удобно обрабатывать и монтировать. Недостаток — меньшая прочность по сравнению со сталью при одинаковом сечении. Для крупных станций алюминий часто комбинируют со стальными опорами.

Оцинкованное крепление для панелей изготавливают из стали с защитным цинковым покрытием. Горячее цинкование даёт толстый слой цинка, который защищает металл даже при повреждениях. Такая конструкция прочнее алюминиевой и дешевле нержавеющей стали. В украинских условиях оцинкованная сталь — самый распространённый материал для наземных систем.

Нержавеющая сталь применяется реже из-за высокой цены. Её используют в агрессивных средах — рядом с морем или химическими производствами. Для обычных участков избыточна.

• Алюминий — лёгкий, коррозионностойкий, удобный в монтаже, подходит для небольших и средних станций.
• Оцинкованная сталь — прочная, доступная по цене, требует качественного покрытия, основной материал для большинства объектов.
• Нержавеющая сталь — максимальная стойкость к коррозии, высокая цена, применяется в особых условиях.

Алюминиевые конструкции

Алюминиевые профили выпускают разных сечений. Для наземных систем используют усиленные варианты. Соединения выполняют болтами из нержавеющей стали или оцинкованными. Алюминий не требует дополнительной защиты, но места контакта со сталью нужно изолировать, чтобы избежать электрохимической коррозии.

Лёгкость алюминия упрощает транспортировку и монтаж. На слабых грунтах меньший вес конструкции снижает требования к фундаменту. Для станций средней мощности алюминиевое крепление часто оказывается оптимальным по соотношению характеристик.

Оцинкованные стальные конструкции

Стальные элементы после изготовления покрывают цинком методом горячего цинкования. Толщина покрытия влияет на срок службы. Тонкий слой электролитического цинкования подходит хуже, чем горячее. В местах срезов и сверлений покрытие нарушается, поэтому такие зоны дополнительно обрабатывают.

Стальная конструкция выдерживает высокие нагрузки. Сечение профилей подбирают по расчёту. Для крупных станций сталь остаётся основным материалом. При правильном цинковании срок службы составляет десятки лет.

Когда какой тип крепления выбирать

Выбор типа наземного крепления зависит от нескольких факторов: характеристик грунта, размера станции, ветрового района, доступности техники и бюджета. Универсального решения нет.

Для частных домов и небольших станций на обычных грунтах чаще выбирают винтовые сваи и однорядную стационарную конструкцию. Монтаж быстрый, стоимость умеренная, надёжность достаточная. Если участок имеет слабый грунт или высокий уровень вод, рассматривают бетонные столбики.

Для коммерческих и промышленных станций применяют более мощные решения. Здесь важна долговечность и запас прочности. Бетонные фундаменты и усиленные стальные конструкции используют чаще. Двурядные системы применяют при дефиците площади.

На каменистых грунтах винтовые сваи и забивные опоры могут не подойти. В таких случаях делают бетонные фундаменты с увеличенной площадью опирания. На участках с уклоном конструкцию адаптируют под рельеф — делают опоры разной высоты.

Климатический район тоже влияет. В регионах с сильными ветрами увеличивают сечение профилей и глубину фундамента. В районах с большой снеговой нагрузкой проверяют несущую способность поперечных балок.

Выбор по типу грунта

Плотные суглинки и глины хорошо держат и винтовые сваи, и забивные опоры. Песчаные грунты требуют большей глубины. Торфяники и слабые почвы часто требуют бетонного фундамента с распределением нагрузки. Скальный грунт исключает сваи и забивку — только бетон или анкеровка в скалу.

Перед окончательным выбором рекомендуется провести исследование грунта. Даже на соседних участках характеристики могут отличаться. Расчёт без данных по грунту повышает риск деформации конструкции.

Выбор по размеру станции

Малые станции до нескольких десятков киловатт обычно ставят на однорядные системы с винтовыми сваями. Средние станции требуют более детального расчёта. Крупные промышленные объекты проектируют индивидуально с учётом всех нагрузок и часто используют бетонные фундаменты.

Площадь участка определяет возможность однорядной или двурядной схемы. При достаточной площади однорядная предпочтительнее. При дефиците места — двурядная с усилением.

Критерии выбора качественного крепления

Качественное наземное крепление должно соответствовать расчётным нагрузкам, иметь защиту от коррозии и быть совместимым с выбранными панелями. Основные критерии:

• Наличие расчёта ветровых и снеговых нагрузок под конкретный регион.
• Толщина металла и качество антикоррозийного покрытия.
• Совместимость креплений с размерами и типом панелей.
• Возможность компенсации температурных расширений.
• Наличие технической документации и гарантии производителя.

Расчёт нагрузок — обязательный пункт. Конструкция должна выдерживать не только вес панелей, но и давление ветра, вес снега и возможные динамические воздействия. Без расчёта невозможно гарантировать устойчивость.

Материал и покрытие определяют срок службы. Оцинковка должна быть достаточной толщины. Алюминиевые элементы не должны иметь контакта с незащищённой сталью. Болтовые соединения выполняют из материалов, устойчивых к коррозии.

Крепления должны подходить под выбранные панели по ширине и способу фиксации. Универсальные зажимы удобны, но иногда требуют дополнительных элементов. Специализированные крепления под конкретный тип модуля обеспечивают более плотную посадку.

Температурные деформации металла компенсируют подвижными соединениями или специальными отверстиями. Жёсткая фиксация на большой длине может привести к короблению при нагреве.

Проверка документации

При выборе конструкции запрашивают расчёты, схемы монтажа и сертификаты на материалы. Наличие этих документов говорит о серьёзном подходе производителя. Отсутствие расчётов — повод искать другое решение.

Гарантийные обязательства тоже важны. Они должны покрывать не только сам металл, но и сохранность геометрии конструкции в течение заявленного срока.

Типичные ошибки при выборе

Одна из частых ошибок — выбор конструкции без учёта ветрового района. Система, рассчитанная на слабый ветер, в регионе с сильными порывами может деформироваться. Всегда нужно брать данные по ветровым нагрузкам именно для вашей местности.

Вторая ошибка — экономия на толщине металла и качестве покрытия. Тонкий профиль без нормальной оцинковки быстро теряет несущую способность. Ржавчина в местах соединений ослабляет всю конструкцию.

Третья ошибка — отсутствие геологоразведки. Установка свай или фундамента «на глаз» приводит к неравномерной осадке и перекосу панелей. Даже небольшой перекос снижает выработку и создаёт дополнительные напряжения.

Четвёртая ошибка — игнорирование взаимного затенения рядов. Слишком плотная установка приводит к тому, что зимой одна конструкция закрывает другую от солнца. Расстояние между рядами нужно рассчитывать по высоте и углу.

Пятая ошибка — использование креплений, не предназначенных для наземного монтажа. Кровельные системы имеют другую геометрию и не рассчитаны на работу с грунтом. Применение их на земле приводит к неправильному распределению нагрузок.

• Отсутствие расчёта ветровых и снеговых нагрузок.
• Экономия на сечении профилей и качестве антикоррозийной защиты.
• Монтаж без исследования характеристик грунта.
• Неправильный шаг между рядами, приводящий к затенению.
• Применение конструкций, не предназначенных для наземной установки.

Чтобы избежать этих ошибок, проектирование и подбор креплений лучше доверять специалистам, имеющим опыт именно с наземными станциями. Готовые решения без адаптации под участок часто оказываются недостаточно надёжными.

При выборе наземной конструкции для панелей важно учитывать весь комплекс условий — грунт, климат, размер станции и требования к обслуживанию. Правильно подобранное крепление обеспечивает стабильную работу станции на протяжении всего срока службы модулей. Дополнительную информацию о комплектующих и вариантах монтажа можно найти в разделе креплений, а также ознакомиться с готовыми решениями для автономных солнечных станций и готовыми комплектами.

Наземный монтаж солнечных панелей требует внимательного подхода к каждой детали — от типа фундамента до материала профилей. Учёт всех факторов позволяет получить устойчивую и долговечную опорную конструкцию для панелей.
