Как закрепить солнечную панель на столбе или опоре и где это нужно

Не всякую солнечную панель ставят на крышу или на землю. Есть целый класс задач, где модуль нужно поднять на отдельную опору: фонарь освещения во дворе, камера видеонаблюдения на въезде, насос на скважине в поле, метеопост, шлагбаум, рекламная конструкция. Во всех этих случаях панель крепится к трубе или столбу.

Задача на первый взгляд простая: прижать модуль к трубе хомутом. На практике узел получается нагруженным: панель площадью 2 м² на высоте трёх метров работает как парус, и вся ветровая нагрузка приходит в одну точку — на стык кронштейна с опорой.

Разберём, какие бывают решения, как считать нагрузку и почему сварной узел не всегда лучше хомутового.

Где применяют крепление на опору?

Основные сценарии — там, где нет сети и нужен автономный источник.

• Уличное освещение. Панель на том же столбе, что и светильник, с аккумулятором в основании. Самое массовое применение.
• Видеонаблюдение и связь. Камера на въезде в посёлок, ретранслятор, точка Wi-Fi.
• Насосы и системы полива. Скважина или капельный полив в поле, где тянуть кабель дороже панели.
• Метеостанции и датчики. Малое потребление, полная автономность.
• Дачи и хозпостройки, где крыша затенена или не подходит по ориентации, а свободная площадка есть.
• Небольшие массивы на мачте — две-четыре панели на одной усиленной опоре.

Отдельная ситуация — когда дом ориентирован неудачно, а на участке есть открытое солнечное место. Тогда отдельная опора решает вопрос без переделки кровли.

Какие бывают крепления на трубу?

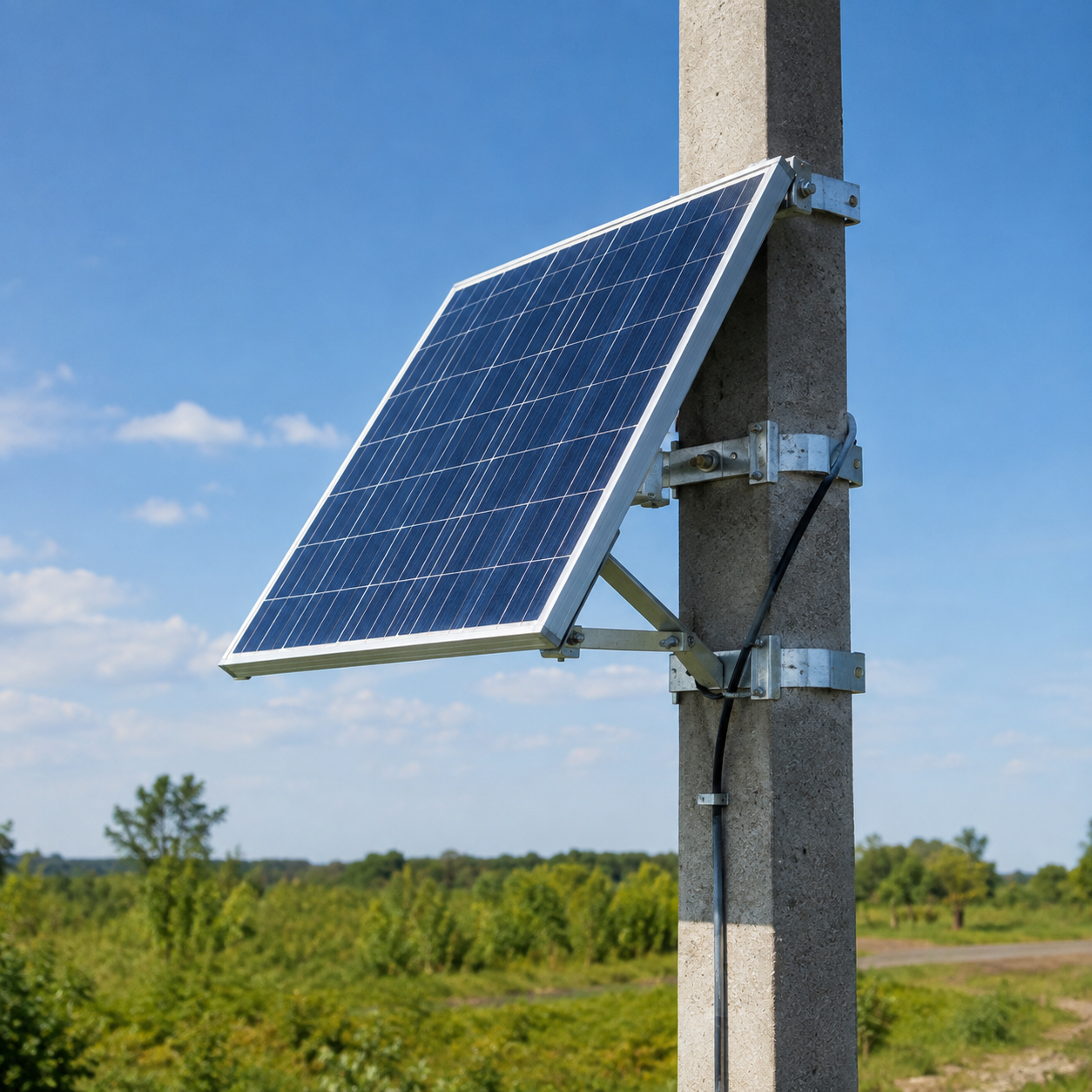

Хомутовое крепление

Самый распространённый тип. Стальные или алюминиевые полухомуты обхватывают трубу и стягиваются болтами. К хомутам приварена или прикручена площадка, на которую встаёт рама с панелью.

Плюсы очевидны: монтаж без сварки, регулировка по высоте и по азимуту простым ослаблением болтов, возможность демонтажа. Опора при этом не повреждается — актуально, если столб чужой или на него есть гарантия.

Минус один: хомут держит за счёт силы трения. При недостаточной затяжке или на скользком покрытии столба узел может провернуться под ветром. Лечится правильным моментом затяжки и резиновой прокладкой между хомутом и трубой.

Крепление на край трубы (оголовок)

Вариант для случая, когда панель ставится на самый верх опоры. На торец трубы надевается стакан или фланец, который фиксируется сквозным болтом либо стопорными винтами. Сверху — поворотный узел с площадкой под модуль.

Такое решение даёт максимальную свободу по углу наклона и азимуту, поскольку ничто не мешает вращению. Его выбирают для одиночных панелей на фонарях и датчиках.

Сварной кронштейн

Металлическая конструкция, приваренная к опоре напрямую. Максимально жёсткий и надёжный узел, применяется на промышленных объектах и там, где опора всё равно стальная и своя.

Минусы: нужна сварка на высоте, нарушается антикоррозийное покрытие столба (место обязательно зачищают и красят), и снять или отрегулировать конструкцию потом нельзя.

Универсальная поворотная рама

Конструкция с двумя степенями регулировки: наклон 15–60° и поворот по азимуту. Ставится на хомуты или на оголовок. Применяется там, где угол нужно менять по сезонам — летом положе, зимой круче.

Как считать нагрузку?

Здесь главное отличие от кровельного монтажа: панель на опоре обдувается со всех сторон, и ветер работает не только на отрыв, но и на изгиб опоры, и на скручивание узла крепления.

Что учитывают:

• Площадь паруса. Стандартный модуль — около 2 м². Для Киевской области с расчётным ветровым давлением порядка 0,5 кПа это даёт усилие до 100 кг при неблагоприятном угле.
• Плечо. Чем выше панель над точкой крепления и чем больше вынос от оси трубы, тем выше изгибающий момент.
• Диаметр и толщина стенки опоры. Труба 60 мм со стенкой 3 мм держит одну панель. Для двух и более нужна опора от 89 мм и, как правило, бетонирование основания.
• Заглубление и фундамент. Для одиночной панели на высоте 3 м — бетонирование на глубину не менее 1 м. Это не перестраховка: расчёт идёт на опрокидывание.
• Обледенение. Зимой к весу панели добавляется наледь, а парусность растёт.

Практический вывод: под одну панель достаточно трубы 60×3 на хомутах, под три-четыре — нужен полноценный расчёт, усиленная опора и фундамент.

Какой угол наклона выбрать?

Для Киева круглогодичный оптимум — около 35°. Но у панели на опоре есть преимущество: угол легко менять.

• Лето, 25–30° — солнце высоко, выработка максимальна.
• Зима, 50–60° — солнце низко, плюс снег скатывается сам.
• Универсально, 35° — если менять некому.

Крутой зимний угол особенно важен для автономных систем: именно зимой запас энергии минимален, и каждый процент выработки на счету. Панель на опоре — единственная конструкция, где смена угла занимает пять минут с ключом в руках.

Что учесть при монтаже?

• Резиновая прокладка под хомут. Увеличивает трение и защищает покрытие опоры от протирания.
• Нержавеющий крепёж. Узел открыт всем ветрам, обычная оцинковка здесь живёт два-три сезона. Подбирают из раздела крепежа для солнечных панелей.
• Разделение металлов. Алюминиевая рама на стальном хомуте без прокладки даст коррозию.
• Заземление. Отдельная опора с панелью — это по сути громоотвод. Заземление обязательно.
• Кабель в гофре вдоль опоры, с петлёй-капельником внизу, чтобы вода не шла по проводу в бокс.
• Высота. Нижний край панели на высоте не менее 2,2–2,5 м, чтобы её не достали с земли и не задело техникой.
• Затенение. Опору ставят так, чтобы деревья и здания не перекрывали солнце с 9 до 16 часов.

Чем это отличается от наземной конструкции?

Разница в масштабе и в назначении. Опора — это одна-четыре панели для конкретного потребителя рядом. Наземная конструкция — это десятки модулей для дома или бизнеса.

Если нужна станция для дома, а крыша не подходит, правильное решение — не ставить двадцать столбов, а собрать полноценный каркас: смотрите раздел крепления для наземной установки. Опора же остаётся оптимальной для точечных автономных задач.

Промежуточный вариант — стена здания: фасадное крепление подойдёт, если свободного места на участке нет.

Что выбрать под задачу?

• Фонарь, камера, датчик — оголовок или хомут на трубу 60 мм, одна панель до 200 Вт.
• Насос, полив — хомутовое крепление, две панели, опора от 76 мм с бетонированием.
• Небольшая автономная система — усиленная мачта, поворотная рама, три-четыре модуля.
• Промышленный объект — сварной кронштейн на собственной стальной опоре.

Панели под такие задачи подбирают среди солнечных панелей (фотомодулей), комплектующие — в разделе креплений для солнечных панелей. Расчёт опоры, фундамента и монтаж в Киеве и области выполняет Solar PRO.

Коротко: что запомнить

Крепление на столб — решение для автономных точечных задач, где панель нужна рядом с потребителем и вдали от сети. Хомутовый узел универсальнее сварного: он регулируется, снимается и не портит опору.

Главное, что недооценивают, — парусность. Панель на высоте создаёт серьёзный изгибающий момент, поэтому диаметр трубы и глубину бетонирования считают, а не берут «на глаз». И обязательно заземляют: отдельно стоящая мачта с металлической рамой притягивает разряды.
