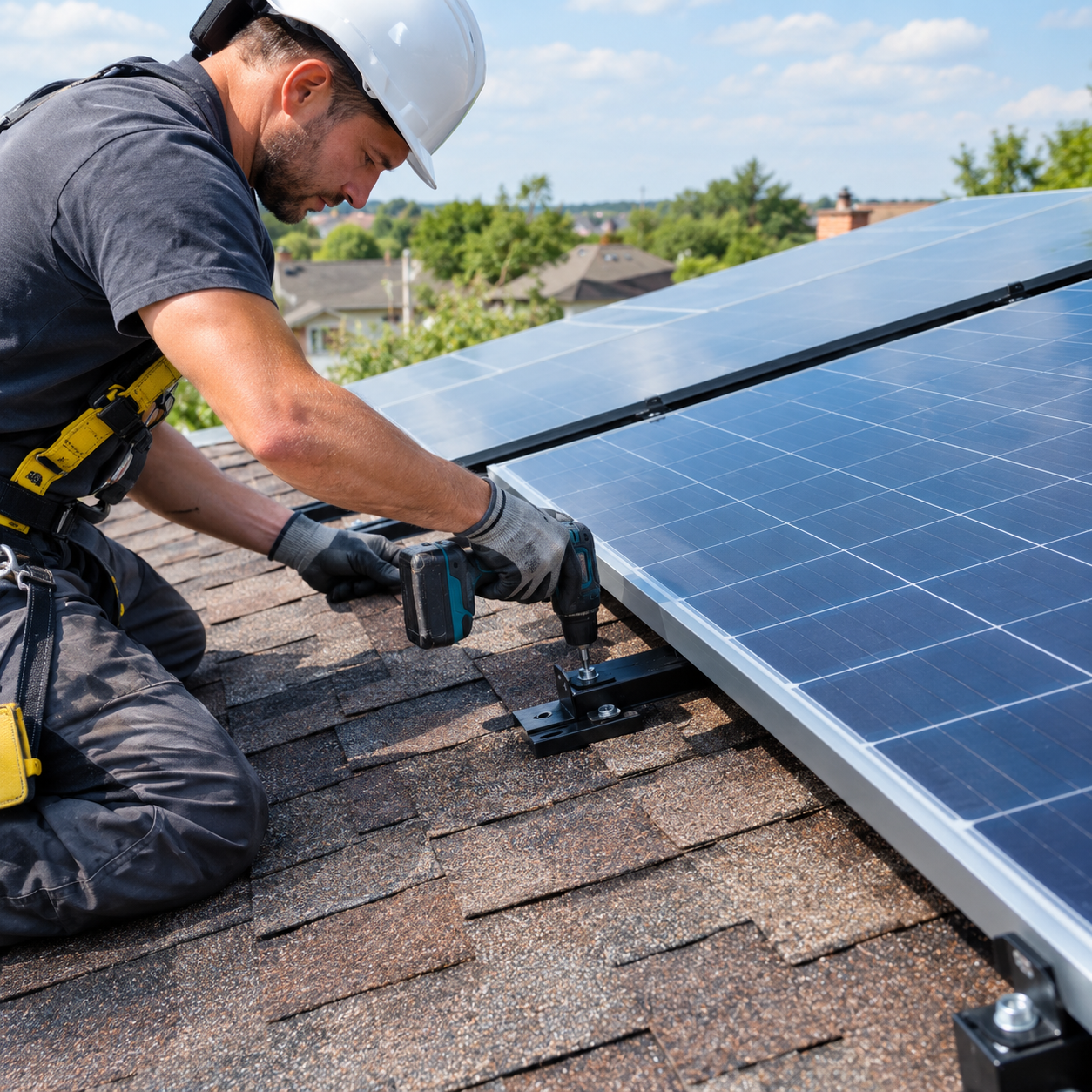

Как установить солнечные панели на битумную черепицу без риска протечки

Битумная черепица и другие мягкие кровли за последние пятнадцать лет стали привычными в новых посёлках вокруг Киева. Материал тихий, красивый, хорошо ложится на сложные скаты. Но когда на такую крышу собираются ставить солнечную станцию, монтажники сразу оговариваются: здесь всё держится не на самой черепице, а на сплошном основании под ней.

И в этом главная особенность. Мягкая кровля — это многослойный пирог: сплошная обрешётка из ОСП или влагостойкой фанеры, подкладочный ковёр, поверх — гибкие гонты на битумной основе. Гонт сам по себе не несёт ничего. Он приклеен и прибит, его задача — герметичность, а не прочность.

Разберём, какие опоры применяют на мягкой кровле, почему герметизация здесь критичнее, чем на металле, и что проверить до монтажа.

Чем мягкая кровля отличается от металлической?

Первое отличие — сплошное основание. Под гибкой черепицей всегда лежит плита ОСП или фанера толщиной 9–12 мм, прикрученная к стропилам. Это огромный плюс: крепёж можно ставить практически в любой точке, не подгоняясь под шаг обрешётки, как на металлочерепице или шифере.

Второе — отсутствие рельефа. Поверхность ровная, значит опора садится плотно всей подошвой, без перекосов и подкладок. Монтаж геометрически проще.

Третье, и оно же главная сложность, — герметичность обеспечивается клеевым слоем. Гонты склеиваются между собой на солнце в единый ковёр. Любое отверстие разрывает эту сплошность, и восстановить её обычным уплотнителем нельзя. Нужен другой подход.

Почему нельзя просто прикрутить кронштейн

Если поставить опору прямо поверх гонта и прижать саморезом, произойдёт следующее: битум под давлением начнёт течь на солнце, подошва просядет, а зимой подвижка вырвет край гонта. Отверстие останется открытым под ковром.

Поэтому на мягкой кровле применяют не прижим, а интеграцию опоры в кровельный пирог — так, чтобы вода шла поверх крепежа, а не упиралась в него.

Какие опоры применяют на битумной черепице?

В креплении для наклонной крыши под мягкую кровлю используют три решения.

Опорная пластина под гонт

Основной вариант. Плоская металлическая пластина заводится под вышележащий ряд гонтов и крепится саморезами прямо в ОСП или в стропило. Из пластины наружу выходит шпилька или кронштейн, на который встаёт рельс.

Вода, стекающая по скату, попадает на вышележащий гонт и уходит поверх пластины — точно так же, как она обходит любой кровельный элемент. Отверстие оказывается «под зонтиком».

Кронштейн с фланцем и битумной мастикой

Второй вариант: опора с широким фланцем, который сажается на разогретую битумную мастику и дополнительно проклеивается сверху куском самоклеящейся ленты или гонта. Фактически узел встраивается в ковёр и становится его частью.

Решение применяют там, где подлезть под вышележащий ряд невозможно — например, на уже уложенной кровле с сильно спёкшимися гонтами.

Стойка с кровельным фартуком

Для отдельных точек, особенно на сложных скатах, применяют стойку с металлическим фартуком-юбкой, который заводится под верхний ряд и выходит поверх нижнего. Это самый надёжный по герметичности узел, но он требует аккуратности и опыта.

Что ещё входит в комплект

• Алюминиевые направляющие профили, на которые ложится массив.
• Промежуточные и конечные кляммеры.
• Крепёж для солнечных панелей — саморезы по дереву с широкой резьбой, шпильки, гайки из нержавеющей стали.
• Битумная мастика, самоклеящаяся лента, EPDM-прокладки.
• Уплотнители для солнечных панелей для защиты алюминиевого паза и стыков.

Почему герметизация здесь важнее?

На металлочерепице отверстие находится на гребне волны — вода физически не может до него добраться, она уходит по прогибам. На мягкой кровле такой геометрии нет: поверхность ровная, и вода идёт сплошным слоем по всей плоскости ската.

Значит, любая точка прохода оказывается прямо на пути стока. Единственная защита — правильное перекрытие вышележащим материалом. Если пластина не заведена под верхний ряд, а просто прижата сверху, вода будет подтекать под неё при каждом дожде.

Второй фактор — подкладочный ковёр. Он лежит под гонтами как второй рубеж. Пробивая кровлю, вы пробиваете и его, поэтому место прохода дополнительно проклеивают мастикой именно на уровне ковра, а не только сверху.

Как считают нагрузку и шаг опор для Киева?

Сплошное основание даёт свободу в расстановке, но не отменяет расчёта. Для Киевской области ориентируются на умеренную ветровую зону и снеговую нагрузку около 130–150 кг/м² по нормативу, с поправкой на уклон.

Практический ориентир: две линии опор на модуль длиной 1,7–1,8 м, шаг точек вдоль рельса 1,0–1,3 м. По периметру кровли и на углах шаг уменьшают на 20–30% — там ветровой отсос максимален.

Отдельно проверяют, куда именно крепиться. Саморез в ОСП толщиной 9 мм держит существенно хуже, чем глухарь в стропило. Оптимально — попадать в стропильную ногу; там, где это невозможно, ставят пластину с увеличенным числом точек, чтобы распределить усилие по плите.

Вес системы с панелями — около 15–20 кг/м². Для стропильной системы под мягкую кровлю это, как правило, некритично, но при больших массивах расчёт делают отдельно.

Какие ошибки встречаются чаще всего?

• Опора поверх гонта без заведения под верхний ряд. Вода пойдёт под подошву — вопрос одного сезона.
• Монтаж в жару. Разогретый битум мнётся и тянется; работать лучше утром или в нежаркий день.
• Хождение по кровле в жару. На размягчённых гонтах остаются следы и сдвиги, нарушается склейка.
• Силикон вместо битумной мастики. Силикон к битуму не липнет и отходит через сезон.
• Саморезы только в ОСП при большом массиве. Плита работает на вырыв слабо, нужен выход на стропила.
• Отсутствие зазора между панелью и кровлей. Мягкая кровля темнее металла и сильнее нагревается; зазор 10–15 см здесь особенно важен.

Как выбрать момент для монтажа?

Идеальный вариант — ставить опоры одновременно с укладкой кровли. Тогда пластины заводятся под гонты естественным образом, без вскрытия, и герметичность получается заводского качества.

Если кровля уже лежит, монтаж возможен, но требует аккуратного подъёма нижнего края вышележащего ряда. Делают это при температуре выше +5 °C и ниже +25 °C: на холоде гонт ломается, на жаре тянется.

Зимой монтаж на мягкую кровлю не проводят. Это не перестраховка: при отрицательных температурах битум становится хрупким, клеевой слой не схватывается, и восстановить герметичность в месте прохода невозможно.

Что с обслуживанием?

Раз в 2–3 года проверяют:

• Состояние узлов прохода — нет ли отслоения мастики и подъёма краёв гонтов.
• Затяжку кляммеров и опор.
• Чистоту зазора под массивом: листва и хвоя задерживают влагу, а на битуме это провоцирует мох.
• Целостность гонтов вокруг точек крепления — микротрещины лучше заметить рано.

Срок службы алюминиевого крепежа — 25 лет и больше, у качественной битумной черепицы сопоставимый. При правильном монтаже станция и кровля дорабатывают ресурс вместе.

С чего начать?

Начинают с двух вещей: определяют расположение стропил под сплошным настилом и оценивают возраст кровли. Если гонтам больше 20 лет и они начали терять посыпку, сначала решают вопрос с кровлей.

Комплект подбирают в разделе креплений для солнечных панелей, модули — среди стационарных фотомодулей.

Монтаж под ключ в Киеве и области выполняет Solar PRO: осмотр кровельного пирога, подбор типа опор под конкретную черепицу, установка с заведением пластин под гонты и проклейкой узлов.

Коротко: что запомнить

На мягкой кровле держит не черепица, а сплошное основание и стропила. Опора должна не прижимать гонт сверху, а заводиться под вышележащий ряд, чтобы вода шла поверх крепежа.

Три вопроса перед стартом: знаете ли вы, где проходят стропила, выдержит ли возраст гонтов вскрытие, и будет ли монтаж в подходящую погоду. Ответив на них, вы снимаете почти все риски, свойственные этому типу кровли.
