Чем хороша фальцевая кровля для солнечных панелей и как крепить без сверления

Существует единственный тип скатной кровли, на который солнечные панели ставят вообще без единого отверстия. Это фальц — металлическое покрытие, где соседние картины соединены загнутым стоячим швом. Именно за этот шов и цепляется крепление, а кровля остаётся нетронутой.

Для владельца это означает главное: риска протечки нет в принципе. Не нужны прокладки, герметики, точное попадание в обрешётку и все те предосторожности, без которых не обходится монтаж на металлочерепицу или шифер. Нечего герметизировать, потому что нечего сверлить.

Разберём, как устроен такой узел, какие бывают фальцы, где кроются ограничения и почему при новом строительстве фальцевую кровлю часто выбирают именно под будущую солнечную станцию.

Как работает крепление без сверления?

Стоячий фальц — это вертикальный шов высотой 25–38 мм, идущий вдоль ската от конька к карнизу. Соседние листы (картины) соединяются по этому шву загибом, одинарным или двойным.

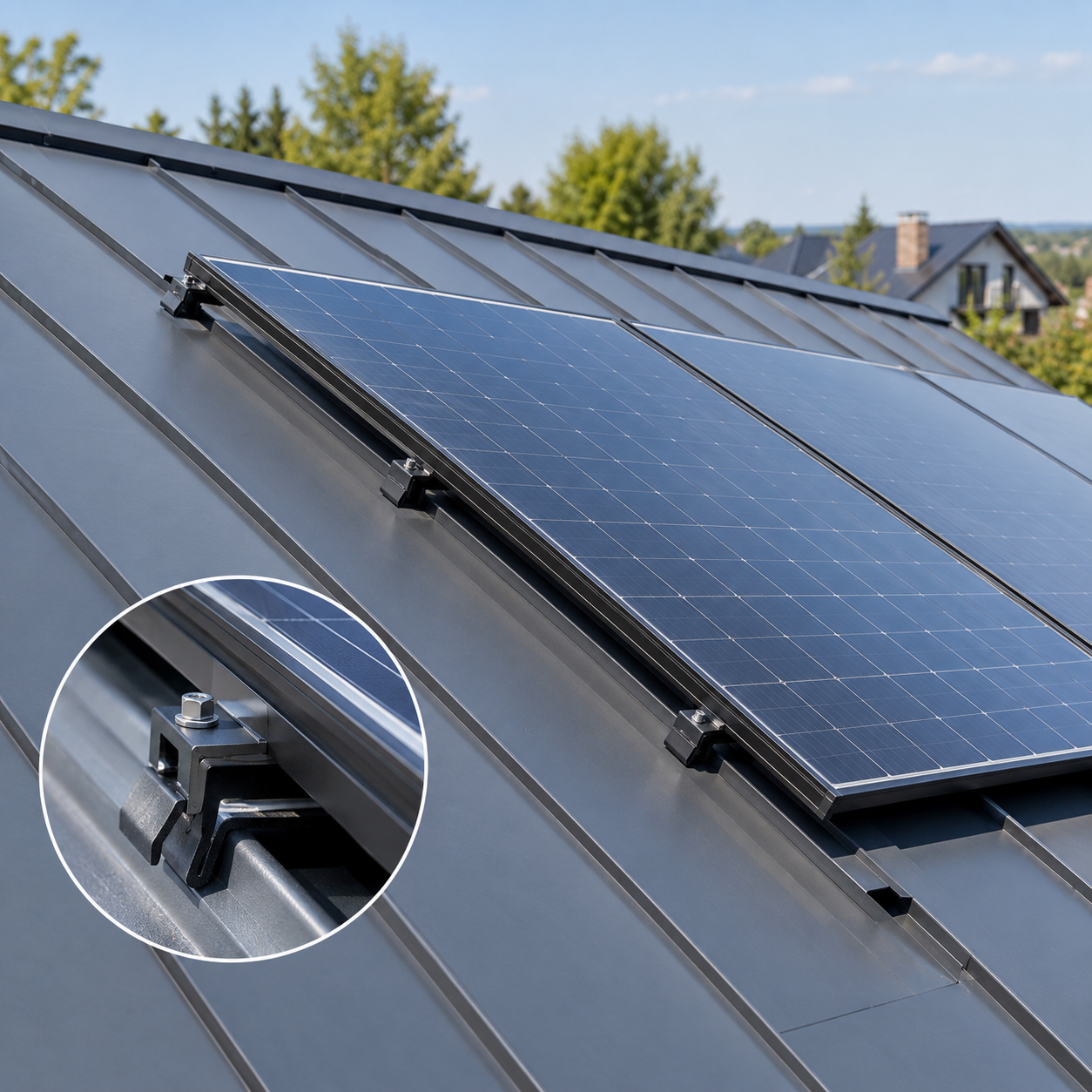

Зажим для фальца представляет собой металлический башмак, который надевается на шов сверху и обжимает его боковыми винтами. Винты давят на металл шва, а не пробивают его: усилие распределяется по площади губок. Сверху на зажиме резьбовое гнездо или площадка, куда встаёт направляющий профиль.

Дальше всё как обычно: на профиль ложатся панели, фиксируются промежуточными и конечными кляммерами. Разница только в первом узле — он не проникает сквозь кровлю.

Почему такой зажим держит

Кажется, что зажим на шве — слабое звено. На деле нагрузка на вырыв у качественного фальцевого зажима сопоставима с болтовым соединением, а иногда и выше. Причина в площади контакта: губки обхватывают шов на длине 40–60 мм с обеих сторон, и сдёрнуть их можно только разогнув сам фальц.

Второй фактор — количество точек. Зажимы ставят чаще, чем кронштейны на металлочерепице, потому что они дешевле и монтируются за минуты. Массив опирается на десятки точек вместо десятка.

Какие бывают фальцы и все ли подходят?

Это важный вопрос: зажим подбирается строго под геометрию шва.

• Двойной стоячий фальц. Классика и самый надёжный вариант для монтажа. Шов высокий, жёсткий, отлично держит зажим.
• Одинарный стоячий фальц. Подходит, но требует зажима с более широкими губками и аккуратной затяжки.
• Кликфальц (защёлкивающийся). Самый распространённый в новом строительстве. Совместим с большинством зажимов, но нужно проверять высоту и профиль шва по паспорту кровли.
• Угловой и скрытый фальц. Здесь всё индивидуально — иногда стандартный зажим не садится, и нужна специальная модель.

Перед заказом комплекта измеряют высоту и толщину шва, а также расстояние между фальцами: обычно это 400–550 мм, и от этого зависит раскладка профилей. Если шаг фальцев крупный, нагрузка распределяется на меньшее число зажимов, и их приходится ставить плотнее.

Какой материал кровли имеет значение?

Фальцевую кровлю делают из оцинкованной стали с полимерным покрытием, алюминия, меди и цинк-титана. Для монтажа панелей разница в двух моментах.

Первое — мягкость. Медь и алюминий мягче стали, и перетянутый зажим может смять шов. Момент затяжки для таких кровель ниже, и его соблюдают по инструкции производителя зажима.

Второе — электрохимическая совместимость. Алюминиевый зажим на медной кровле даст коррозию в точке контакта. Для меди берут медные или нержавеющие зажимы, для алюминия — алюминиевые, для стали — алюминиевые или нержавеющие. Это правило одинаково для всех элементов в разделе крепежа для солнечных панелей.

Что входит в комплект?

• Фальцевые зажимы по числу точек, подобранные под тип шва.
• Алюминиевые направляющие профили.
• Промежуточные и конечные кляммеры под толщину рамы модуля.
• Нержавеющий крепёж для сборки узлов.
• Уплотнители для солнечных панелей для защиты пазов профиля от грязи и влаги.
• Кабельные держатели, которые тоже цепляются за фальц без сверления.

Весь набор относится к категории креплений для наклонной крыши — фальц всегда скатный, горизонтальным он не бывает по определению.

Какой шаг зажимов нужен для Киева?

Для Киевской области считают по умеренной ветровой зоне и снеговой нагрузке порядка 130–150 кг/м². Практический ориентир — зажимы через каждые 0,8–1,2 м вдоль профиля, при двух линиях профилей на стандартный модуль.

Три поправки, которые делают всегда:

• По периметру кровли и на углах шаг уменьшают на 25–30% — там ветровой отсос сильнее всего.
• На мягких кровлях (медь, алюминий) зажимов ставят больше, чтобы снизить усилие на каждый шов.
• На уклонах свыше 30° учитывают сдвиговую нагрузку от снега вдоль ската.

Важный нюанс, который часто упускают: сама кровля тоже крепится к обрешётке кляммерами с определённым шагом. Нагрузка от панелей через фальц уходит именно на них. Поэтому при большом массиве проверяют не только зажимы, но и то, насколько плотно закреплена сама кровля.

В чём преимущества перед другими кровлями?

• Нет отверстий — нет протечек. Это главное и неоспоримое.
• Скорость монтажа. Зажим ставится за минуту, не нужно искать обрешётку и сверлить.
• Свобода раскладки. Точку крепления можно поставить в любом месте шва, геометрия массива не привязана к шагу обрешётки.
• Обратимость. Систему можно снять или переставить, не оставив на кровле ни следа.
• Гарантия кровли сохраняется. Производители фальцевых систем обычно не снимают гарантию при монтаже на зажимы, в отличие от сквозного крепежа.

Последний пункт стоит проверять отдельно по документам вашей кровли — но в целом фальц остаётся единственным покрытием, где установка станции не конфликтует с гарантийными условиями.

Какие есть ограничения?

Честно о минусах:

• Зажим должен подходить точно. Универсального решения нет, и «почти подходит» здесь не работает.
• Тонкая кровля из мягкого металла может деформироваться при неправильной затяжке.
• Старая кровля с разошедшимся фальцем не годится. Если шов уже разгибался при ремонте, держать он не будет.
• Цена комплекта выше, чем у простых кронштейнов — но она компенсируется скоростью монтажа и отсутствием работ по герметизации.

Что проверить перед заказом?

Порядок такой:

• Тип фальца и его точные размеры — высота, толщина, форма загиба.
• Материал кровли — для подбора совместимого металла зажима.
• Шаг между фальцами — он задаёт расстановку профилей.
• Состояние швов: нет ли разогнутых, помятых или подрезанных участков.
• Шаг крепления самой кровли к обрешётке.

Комплект собирают в разделе креплений для солнечных панелей, а модули подбирают среди солнечных панелей (фотомодулей).

Расчёт и монтаж под ключ в Киеве и области делает Solar PRO: замер фальца на объекте, подбор зажимов под конкретный шов, раскладка массива и установка без единого отверстия в кровле.

Коротко: что запомнить

Фальцевая кровля — самый удобный вариант для солнечной станции из всех скатных. Крепление идёт зажимом на шов, кровля не повреждается, риск протечки исключён, а систему при необходимости можно снять бесследно.

Единственное, что действительно важно, — правильно подобрать зажим под ваш тип и материал фальца и не перетянуть его на мягком металле. Всё остальное этот тип кровли делает за вас.
