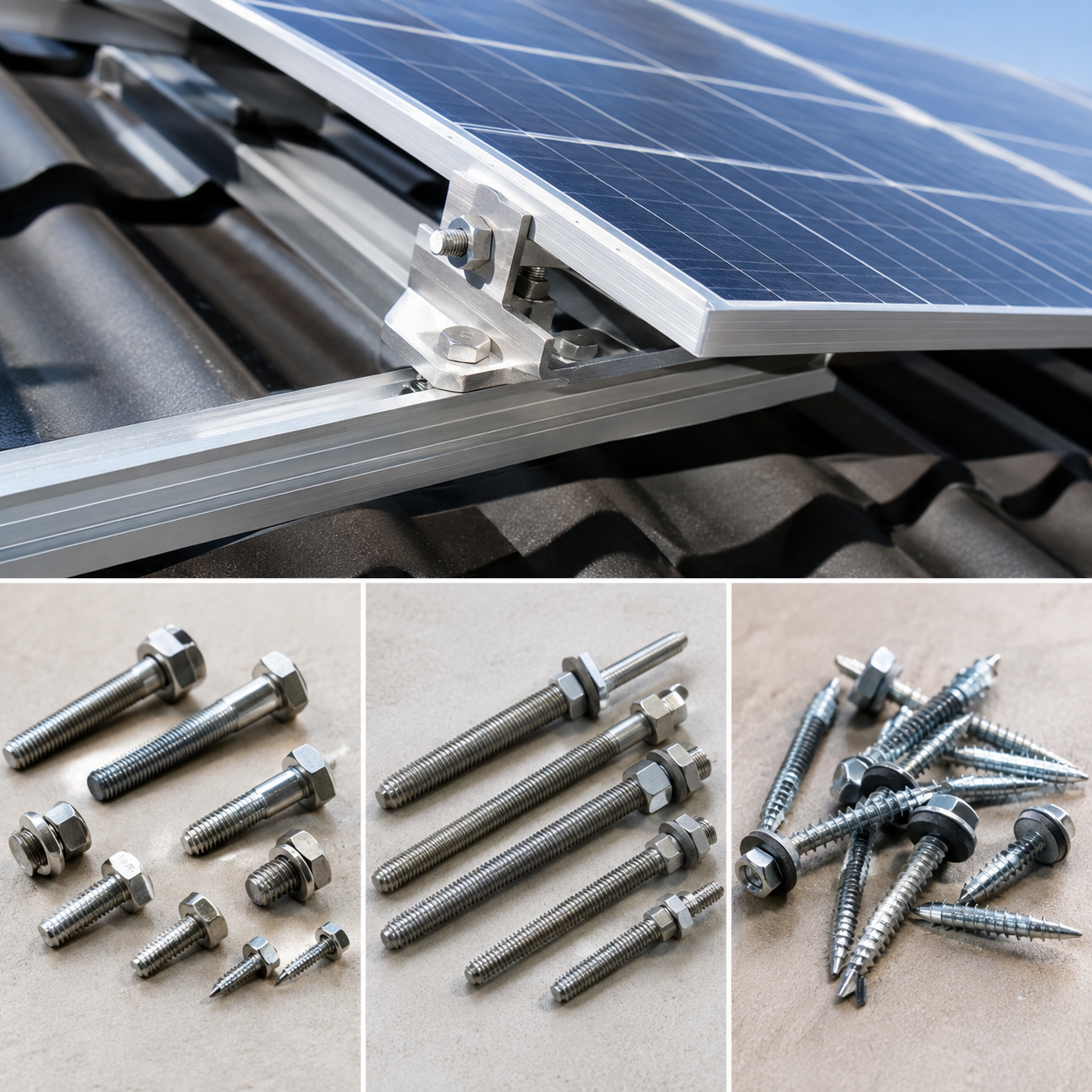

Какие болты, шпильки и саморезы применяют для крепления солнечных панелей

Солнечная станция держится на крыше не профилями и не кронштейнами. Она держится на метизах — болтах, шпильках, саморезах и анкерах, через которые вся нагрузка передаётся в конструкцию здания. Это самая дешёвая часть системы и одновременно её узкое горлышко: любой другой элемент можно заменить с крыши, а прикипевший ржавый болт под панелью превращает замену в разбор половины массива.

При этом крепёж почти никогда не обсуждают при покупке. Заказчик выбирает модули и инвертор, монтажник привозит комплект, и никто не смотрит, какая сталь пошла в узлы, которые проработают двадцать пять лет под дождём.

Разберём номенклатуру по назначению: что и куда ставят, какой класс стали нужен и где чаще всего экономят во вред.

Какой крепёж используется в системе?

Условно его делят на три группы по тому, что он соединяет.

Крепёж к основанию

Работает на вырыв и принимает всю ветровую нагрузку. Сюда входят:

• Глухари (шурупы с шестигранной головкой) — в деревянные стропила и обрешётку. Диаметр 8–10 мм, длина от 60 мм, чтобы войти в древесину минимум на 50 мм.
• Кровельные саморезы с EPDM-шайбой — сквозь металлическое покрытие в обрешётку. Шайба обеспечивает герметичность.
• Шпильки резьбовые — сквозные узлы на шифере, профнастиле, а также в наземных конструкциях. Фиксируются гайками с двух сторон.
• Химические и механические анкеры — в бетон на плоских кровлях и фундаментах.
• Нагели (кровельные дюбели) — для крепления опор в лёгкие ячеистые основания.

Крепёж сборки узлов

Соединяет элементы системы между собой: кронштейн с профилем, профиль со стыковочной планкой, зажим с профилем. Здесь работают болты М8 и М10 с квадратной или Т-образной головкой, входящей в паз профиля, а также гайки с фланцем и зубцами против самоотвинчивания.

Крепёж модуля

Болт зажима, который притягивает кляммер к профилю. Обычно М8 длиной 25–35 мм. Именно он затягивается с контролируемым моментом 12–20 Н·м.

Какой класс стали нужен?

Ответ короткий: А2, она же AISI 304. Это аустенитная нержавеющая сталь, которая не ржавеет на открытом воздухе десятилетиями.

Что предлагают взамен и почему это плохая идея:

• Оцинкованная сталь (класс прочности 8.8 с гальванопокрытием). Слой цинка 5–12 мкм стирается при закручивании, а на резьбе повреждается почти всегда. Первая ржавчина появляется на второй-третий сезон.
• Горячее цинкование. Держится дольше гальваники, применимо в наземных каркасах, но для узлов, которые придётся когда-то разбирать, всё равно уступает нержавейке.
• Чёрный метиз без покрытия. Не рассматривается вообще: на кровле такой болт превращается в труху за пять лет.

Для приморских районов и агрессивной среды берут А4 (AISI 316) — она устойчивее к хлоридам. Для Киева и области достаточно А2.

Почему нельзя смешивать алюминий со сталью?

Это самая частая скрытая ошибка. Алюминиевый профиль и оцинкованный болт образуют гальваническую пару: при наличии влаги между ними идёт электрохимическая реакция, и менее благородный металл — алюминий — начинает разрушаться.

Внешне это выглядит как белый порошкообразный налёт вокруг болта, затем раковина в профиле, затем разбитое отверстие и люфт. Занимает процесс 5–8 лет.

Решение простое: нержавеющий крепёж (он в этой паре практически нейтрален) плюс нейлоновые или EPDM-шайбы в местах, где сталь всё же контактирует с алюминием напрямую. Все элементы в разделе крепежа для солнечных панелей подбираются именно с учётом совместимости.

Как подобрать длину и диаметр?

Несколько практических правил.

• Глухарь в дерево: резьбовая часть должна войти в массив не менее чем на 50 мм, не считая толщины кровли и кронштейна. Диаметр 8 мм — стандарт, 10 мм — для больших массивов и высоких ветровых нагрузок.
• Предварительное сверление. Под глухарь 8 мм в сосне сверлят отверстие 5–5,5 мм. Без него древесина расколется вдоль волокон, и узел потеряет прочность.
• Шпилька: длина считается как толщина всех слоёв плюс 2–3 витка резьбы за гайкой.
• Болт зажима: слишком длинный упрётся в дно паза и не даст нужного прижима, слишком короткий не захватит резьбу гайки на полную.
• Анкер в бетон: глубина анкеровки от 60 мм для механических, по паспорту — для химических.

Что ещё входит в фурнитуру?

Помимо собственно метизов, в комплект идут элементы, без которых система работает хуже:

• Шайбы широкие — распределяют давление на мягкие основания.
• Шайбы с EPDM — герметизируют проход через металлическую кровлю.
• Гайки с фланцем и зубцами — не откручиваются от вибрации.
• Контргайки — там, где узел подвержен знакопеременной нагрузке.
• Заземляющие шайбы с шипами — прорезают анодный слой алюминия и обеспечивают электрический контакт рамы с профилем.
• Уплотнители для солнечных панелей — закрывают пазы профиля и защищают резьбовые соединения от грязи.

Какой крепёж под какое основание?

• Скатная кровля по дереву — глухари в стропила, кровельные саморезы с шайбой сквозь покрытие. Раздел крепления для наклонной крыши.
• Плоская кровля с балластом — минимум сквозного крепежа, основная нагрузка на вес. См. крепление для плоской кровли.
• Плоская кровля с анкерованием — химические анкеры в плиту плюс герметизация прохода.
• Наземная конструкция — болтовые соединения М10–М12, оцинкованный или нержавеющий крепёж в зависимости от каркаса. Раздел крепления для наземной установки.
• Фасад — анкеры в несущую стену с учётом материала: газобетон требует химического анкера, кирпич — распорного. См. фасадное крепление.

Какие ошибки встречаются чаще всего?

• Оцинковка вместо нержавейки. Экономия в несколько сотен гривен на всю станцию — и прикипевшие узлы через пять лет.
• Глухарь без предварительного отверстия. Раскол стропила, который не видно снаружи.
• Затяжка ударным шуруповёртом на полной мощности. Срывает резьбу в дереве и мнёт алюминий.
• Дюбель в газобетон вместо химического анкера. Вырывается вместе с куском блока.
• Отсутствие разделительных шайб между сталью и алюминием.
• Повторное использование гаек с нейлоновым кольцом. После первой затяжки они теряют стопорящее свойство.

С чего начать?

Порядок такой: сначала определяется тип основания, затем считается нагрузка и число точек, и только после этого подбирается номенклатура метизов. Обратный порядок — «возьмём что есть, подгоним» — и приводит к большинству проблем.

Собрать комплект можно в разделе креплений для солнечных панелей, модули — среди солнечных панелей (фотомодулей). Расчёт и монтаж под ключ в Киеве и области делает Solar PRO.

Коротко: что запомнить

Крепёж — это 1–2% от стоимости станции и 100% её надёжности в местах соединения. Стандарт для всего, что стоит на улице, — нержавеющая сталь А2.

Три правила, которые закрывают почти все риски: нержавейка в контакте с алюминием, предварительное сверление под глухари в дерево и паспортный момент затяжки вместо «до упора». Всё остальное — детали.
