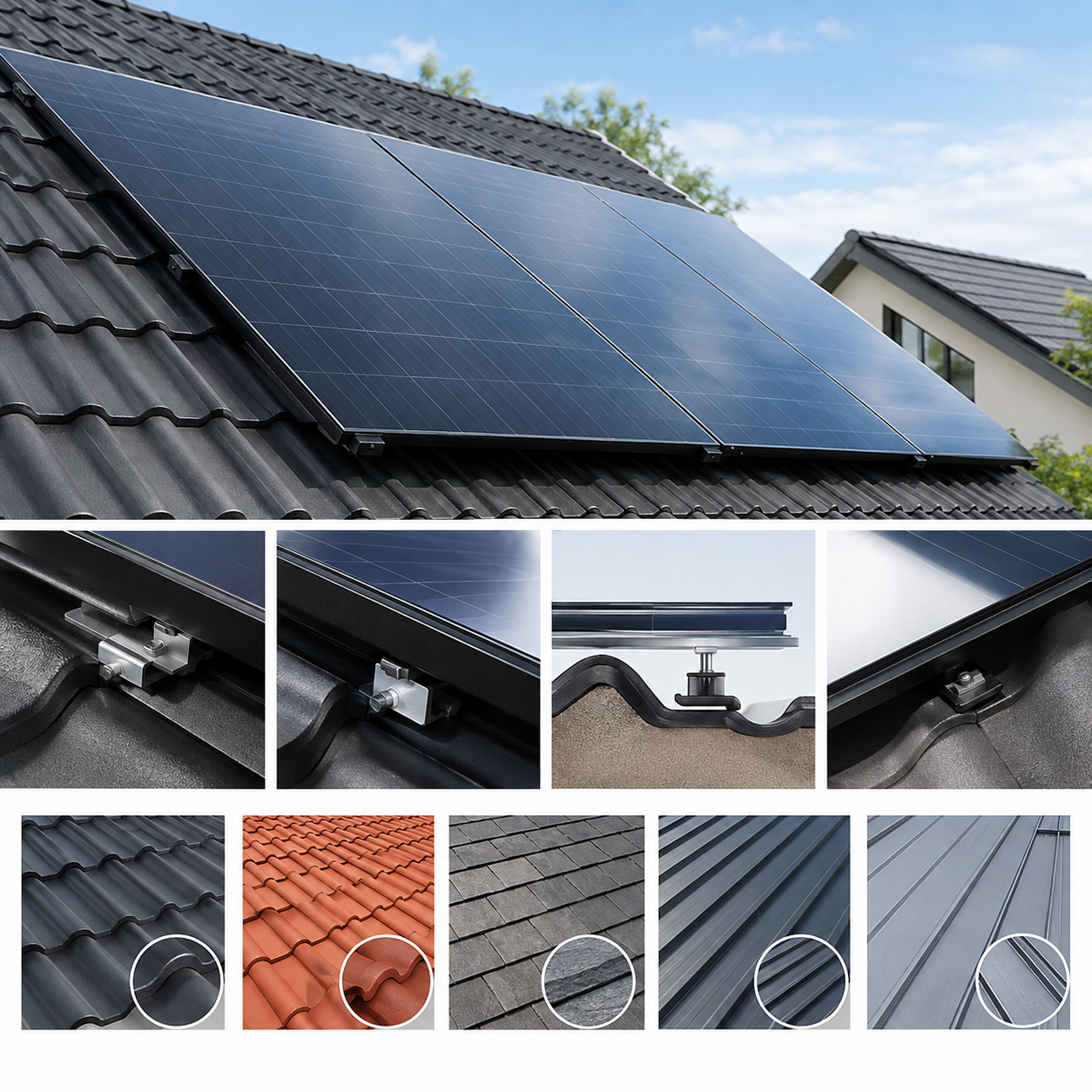

Беспрофильное крепление фотомодулей на скатах: как устроена система без рельсов

Безпрофильная система крепления солнечных панелей представляет собой современный способ фиксации фотоэлектрических модулей непосредственно на скатной кровле без использования длинных несущих алюминиевых реек. Вместо сплошного профиля применяются точечные опоры, которые передают нагрузку на покрытие и стропильную систему в отдельных точках. Такой подход позволяет сохранить эстетику кровли, уменьшить общую массу конструкции и обеспечить лучшую вентиляцию под панелями. В украинских условиях, где преобладают скатные крыши с металлочерепицей, битумной черепицей и керамическим покрытием, безпрофильный монтаж солнечных модулей становится всё более востребованным решением.

Система установки солнечных панелей на скатной кровле без реек отличается от классических монтажных решений. Классическая схема предполагает прокладку длинных алюминиевых направляющих вдоль ската, на которые затем крепятся модули. Безпрофильный вариант убирает этот промежуточный элемент. Панели фиксируются через специальные кронштейны, гаки или адаптеры, которые устанавливаются в заранее определённых точках. Это снижает количество металла, уменьшает нагрузку на покрытие и упрощает доступ воздуха под модулями.

Что представляет собой безпрофильная система и как она устроена

Безпрофильная система крепления солнечных панелей строится вокруг точечных опор. Каждая опора представляет собой металлический элемент, который крепится к кровельному покрытию или к обрешётке через него. В зависимости от типа кровли конструкция опоры меняется. Для металлочерепицы чаще используют специальные гаки, которые заходят под волну и фиксируются к деревянной или металлической обрешётке. Для битумной черепицы применяют опоры с широкой площадкой и усиленной герметизацией. Для керамической черепицы — зажимные или крюковые элементы, которые не повреждают плитки.

Основной принцип работы заключается в распределении нагрузки через отдельные точки. Отсутствие реек означает, что каждая панель или пара панелей опирается на собственный набор кронштейнов. Между панелью и поверхностью кровли остаётся воздушный зазор, который обеспечивает естественную вентиляцию. Это особенно важно в летний период, когда температура на крыше в Украине может подниматься выше 60 градусов. Более низкая температура модуля напрямую влияет на его эффективность и срок службы.

Крепильная система для фотоэлектрических панелей такого типа обычно изготавливается из алюминиевых сплавов. Алюминий выбирают из-за сочетания лёгкости, прочности и устойчивости к коррозии. В приморских регионах и в условиях повышенной влажности дополнительно используют анодирование или специальные защитные покрытия. Все соединения выполняются с применением нержавеющих болтов, гаек и шайб. Герметичность в местах прохода через покрытие обеспечивают уплотнители из EPDM-резины или аналогичных эластичных материалов, которые сохраняют свойства в широком диапазоне температур.

Универсальное крепление для солнечных панелей в безпрофильном исполнении может адаптироваться под разные размеры модулей. Большинство современных фотомодулей имеют стандартную ширину и длину, поэтому производители предлагают готовые комплекты под распространённые габариты. При необходимости комплект дополняется переходными элементами. Важно, чтобы система фиксации солнечных модулей учитывала не только вес панелей, но и ветровые и снеговые нагрузки, характерные для конкретного региона Украины.

Ключевые технические характеристики

Безпрофильные системы имеют ряд параметров, которые определяют их применимость. К основным характеристикам относятся:

• Материал несущих элементов — алюминиевые сплавы с анодированием или без, реже нержавеющая сталь
• Тип уплотнителей — EPDM, силикон или комбинированные решения с гарантией эластичности от минус 30 до плюс 80 градусов
• Допустимая нагрузка на одну опору — обычно от 50 до 150 кг в зависимости от модели
• Диапазон углов наклона кровли — чаще всего от 15 до 45 градусов
• Минимальное количество точек крепления на одну панель — от двух до четырёх
• Совместимость с толщиной покрытия и высотой волны металлочерепицы

Эти параметры напрямую влияют на то, как система будет работать в реальных условиях. Например, недостаточная несущая способность опоры при высокой снеговой нагрузке может привести к деформации. Слишком жёсткий уплотнитель со временем потеряет эластичность и перестанет обеспечивать герметичность. Поэтому при выборе комплекта креплений для солнечных модулей важно обращать внимание не только на цену, но и на заявленные технические данные.

Виды безпрофильных систем и их назначение

Безпрофильные решения делятся на несколько основных групп в зависимости от типа кровельного покрытия. Каждая группа имеет свои конструктивные особенности и область применения.

Системы для металлочерепицы

Система монтажа солнечных панелей на металлочерепицу — один из самых распространённых вариантов в Украине. Здесь используют специальные кровельные гаки или кронштейны, которые устанавливаются под волну листа. Гаки крепятся к обрешётке через отверстие в покрытии, а место прохода тщательно герметизируется. Такая конструкция передаёт нагрузку не на сам лист металлочерепицы, а на несущий каркас крыши. Это снижает риск деформации покрытия и обеспечивает надёжную фиксацию даже при сильном ветре.

Для металлочерепицы с разной высотой волны существуют разные модели гаков. Некоторые системы позволяют регулировать высоту установки панели, что помогает выровнять ряд на неровной кровле. Крепление для солнечных панелей на скатную кровлю в этом исполнении обеспечивает минимальное сверление — отверстия делаются только в точках установки опор. Остальная поверхность покрытия остаётся нетронутой.

Системы для битумной и мягкой кровли

Крепление солнечных панелей на битумную черепицу требует другого подхода. Битумное покрытие более пластичное и чувствительное к точечным нагрузкам. Поэтому здесь применяют опоры с увеличенной площадью основания. Часто используют специальные пластины, которые распределяют давление на большую поверхность. Герметизация выполняется с помощью бутиловых лент, мастик или готовых резиновых уплотнителей, которые приклеиваются к покрытию.

Крепление солнечных панелей для мягкой покровли должно учитывать возможность температурных деформаций материала. Битумная черепица расширяется и сжимается при перепадах температуры, поэтому жёсткая фиксация без возможности небольшого перемещения может привести к повреждениям. Хорошие системы предусматривают определённую степень свободы в соединениях.

Системы для керамической и цементно-песчаной черепицы

Крепление для фотоэлектрических модулей на черепицу в случае керамики или бетона обычно выполняется с помощью специальных крюков, которые заходят под плитку и крепятся к обрешётке. Некоторые модели позволяют устанавливать опоры без снятия черепицы, что ускоряет работу. Важно, чтобы крюк не создавал избыточного давления на плитку и не вызывал её растрескивания. Совместимость с черепицей конкретного производителя часто указывается в технической документации.

Алюминиевое крепление для солнечных панелей в этом сегменте часто дополняется пластиковыми или резиновыми прокладками, которые защищают поверхность плиток от царапин и сколов.

Универсальные и комбинированные решения

Существуют универсальные комплекты, которые можно адаптировать под несколько типов покрытий путём замены адаптеров. Такие системы удобны, когда тип кровли заранее точно неизвестен или когда на одном объекте встречаются разные покрытия. Также встречаются комбинированные варианты, где часть панелей устанавливается безпрофильно, а часть — на коротких рейках. Это позволяет решать нестандартные задачи планировки.

Для тех, кто рассматривает не только скатные, но и другие поверхности, полезно ознакомиться с ассортиментом крепежа для солнечных панелей, а также с решениями для наклонной крыши и для плоской кровли. В отдельных случаях часть модулей размещают на земле с использованием креплений для наземной установки.

Как работает система фиксации: детали конструкции

Система фиксации солнечных модулей в безпрофильном исполнении состоит из нескольких основных элементов. Опора или кронштейн — главный несущий элемент. Он может быть выполнен в виде гака, пластины с отверстиями или регулируемого кронштейна. Прижимные пластины или зажимы удерживают раму панели. Болтовые соединения обеспечивают жёсткость. Уплотнители закрывают все места, где крепёж проходит через кровельное покрытие.

Важную роль играет правильный выбор точек установки. Обычно опоры располагают с учётом шага стропил или обрешётки. Это позволяет передавать нагрузку на несущие элементы крыши, а не только на покрытие. Минимальное сверление достигается за счёт того, что отверстия делаются только там, где это действительно необходимо. Остальная поверхность кровли остаётся целой, что положительно сказывается на её долговечности и внешнем виде.

Вентиляция под панелями обеспечивается за счёт воздушного зазора. Высота этого зазора зависит от конструкции опор и обычно составляет от 5 до 15 сантиметров. Свободная циркуляция воздуха снижает нагрев модулей и предотвращает образование конденсата. В украинском климате это особенно актуально как летом, так и в переходные сезоны.

Эстетика кровли сохраняется благодаря тому, что точечные опоры почти незаметны под панелями. Длинные блестящие рейки отсутствуют, и крыша выглядит более аккуратно. Это один из главных аргументов в пользу безпрофильного монтажа для владельцев домов с дорогим покрытием.

Материалы и требования к ним

Алюминиевые элементы должны соответствовать стандартам по прочности и коррозионной стойкости. Толщина металла, качество анодирования и точность изготовления влияют на срок службы. Уплотнители обязаны сохранять эластичность при многократных циклах сжатия и расширения. Крепёж из нержавеющей стали предотвращает появление ржавчины в местах соединений. Все эти детали в совокупности определяют, насколько надёжной будет система крепления солнечных модулей на кровлю.

При выборе комплекта для крепления солнечных панелей на крышу стоит обращать внимание на наличие сертификатов и технической документации. Хорошие производители указывают допустимые нагрузки, диапазон температур эксплуатации и совместимость с конкретными типами покрытий.

Преимущества безпрофильного монтажа

Главное преимущество — отсутствие реек. Это сразу даёт несколько эффектов. Снижается общий вес системы. Уменьшается количество металла. Упрощается логистика и монтаж. Нагрузка на покрытие распределяется точечно, но при правильном расчёте это не создаёт проблем для большинства крыш.

Скорость монтажа заметно выше. Бригада не тратит время на выравнивание длинных профилей и их крепление по всей длине ската. Каждая опора устанавливается отдельно, и панели фиксируются быстрее. Для типичного частного дома работы часто укладываются в один-два дня.

Вентиляция под панелями работает лучше. Воздух свободно проходит между модулем и кровлей, что снижает рабочую температуру фотоэлементов. Более низкая температура означает более высокую выработку электроэнергии и меньший износ.

Герметичность при качественном монтаже остаётся на высоком уровне. Современные уплотнители надёжно закрывают отверстия. Риск протечек минимален, если соблюдена технология установки.

Эстетика кровли практически не страдает. Точечные опоры скрыты под панелями, и дом сохраняет свой первоначальный вид. Это особенно ценно для объектов с качественной черепицей или сложной архитектурой.

Совместимость с черепицей разных типов достигается за счёт сменных адаптеров. Одна и та же базовая система может работать на металлочерепице, битуме или керамике при замене нескольких элементов.

Когда безпрофильная система особенно уместна

Безпрофильный монтаж солнечных модулей хорошо подходит для частных домов с относительно небольшой мощностью станции — обычно до 10–20 кВт. На таких объектах количество панелей умеренное, и точечных опор достаточно для надёжной фиксации. Также система оправдана, когда важно сохранить внешний вид кровли или когда несущая способность крыши ограничена.

Кровельное крепление для солнечных панелей в безпрофильном исполнении удобно применять на крышах с уклоном от 20 до 40 градусов — наиболее распространённом диапазоне в Украине. В этом диапазоне ветровые и снеговые нагрузки находятся в пределах, которые хорошо выдерживают точечные опоры.

Ограничения и случаи, когда система подходит хуже

Безпрофильная конструкция имеет ограничения по мощности. При очень длинных рядах панелей или при большом количестве модулей количество точек крепления растёт. В какой-то момент классическая система с рейками может оказаться более рациональной с точки зрения распределения нагрузки.

Требования к точности монтажа выше. Каждая опора должна быть установлена строго по разметке. Ошибка в положении кронштейна может привести к перекосу панели или неравномерной нагрузке. Поэтому работу лучше доверять специалистам, имеющим опыт именно с безпрофильными системами.

На очень старых или ослабленных кровлях точечная нагрузка иногда оказывается критичной. В таких случаях предпочтительнее распределить вес через длинные рейки. Также на некоторых видах мягкой кровли требуются особые адаптеры и более тщательная герметизация.

Ограничения по мощности проявляются и в том, что система хуже подходит для крупных промышленных объектов, где панели устанавливаются сплошным ковром. Для частных домов и небольших коммерческих зданий эти ограничения обычно не критичны.

Для каких крыш безпрофильная система подходит лучше всего

Система крепления солнечных модулей на кровлю без реек наиболее эффективна на скатных поверхностях со следующими характеристиками:

• Металлочерепица с высотой волны от 20 до 50 мм и шагом обрешётки, соответствующим стандартам
• Битумная черепица в хорошем состоянии без признаков разрушения и вздутий
• Керамическая и цементно-песчаная черепица с надёжным креплением плиток к обрешётке
• Угол наклона ската от 15 до 45 градусов
• Несущая способность стропильной системы, достаточная для веса панелей и снега

На шифере применение возможно, но требует оценки состояния покрытия. Старый хрупкий шифер может не выдержать точечных нагрузок. В таких случаях либо усиливают конструкцию, либо выбирают другой тип крепления.

Плоские и почти плоские кровли не являются целевым применением для классических безпрофильных систем скатного типа. Для них существуют отдельные решения, которые можно найти в каталоге креплений для плоской кровли. Если на объекте сочетаются скатные и плоские участки, используют комбинированный подход.

Крепление для солнечных батарей на крышу в безпрофильном варианте хорошо работает в большинстве регионов Украины. В западных областях с высокими снеговыми нагрузками уделяют особое внимание прочности опор. В южных регионах на первый план выходит устойчивость к нагреву и ветру. Система адаптируется к обоим условиям при правильном подборе комплектующих.

Влияние региона и климатических условий

Климат Украины разнообразен. В Карпатах и на западе страны зимой возможны значительные снеговые нагрузки. В степных районах и на юге сильнее проявляется ветровая составляющая. Безпрофильные системы проектируются с запасом прочности, который учитывает эти факторы. Тем не менее, при расчёте всегда рекомендуется закладывать коэффициент запаса и учитывать местные нормы.

Температурный диапазон работы уплотнителей и алюминиевых элементов покрывает типичные украинские зимы и лета. Это позволяет системе сохранять герметичность и прочность в течение многих лет.

Процесс монтажа: основные этапы

Монтаж начинается с осмотра кровли и составления схемы размещения опор. Определяются места, где будут установлены кронштейны, с учётом шага стропил и расположения волн или стыков покрытия. Затем выполняется разметка.

На следующем этапе устанавливаются точечные опоры. Для металлочерепицы гаки заводятся под волну и крепятся к обрешётке. Для битумной черепицы опоры фиксируются с применением герметизирующих материалов. После установки опор проверяется их уровень и надёжность крепления.

Далее на опоры укладываются панели. Рамы модулей фиксируются прижимными пластинами или зажимами. Важно обеспечить равномерное усилие затяжки, чтобы не деформировать раму. Между панелями оставляют технологические зазоры, предусмотренные производителем.

Завершающий этап — проверка герметичности всех точек прохода через покрытие и контроль надёжности соединений. После этого система готова к подключению кабелей и вводу станции в эксплуатацию.

Скорость монтажа зависит от опыта бригады и сложности кровли. На простых двускатных крышах с металлочерепицей работы выполняются быстрее. На сложных многоскатных объектах с керамической черепицей требуется больше времени и аккуратности.

Что влияет на качество установки

Качество монтажа определяется несколькими факторами. Точность разметки. Правильный выбор мест крепления относительно несущих элементов. Соблюдение технологии герметизации. Использование рекомендованного крепежа и уплотнителей. Контроль усилия затяжки. Все эти моменты в совокупности обеспечивают долгую и безотказную работу системы.

При выборе панелей для установки на безпрофильное крепление можно ориентироваться на каталог фотомодулей и раздел стационарных фотомодулей. Совместимость размеров и веса модулей с выбранной системой крепления проверяется заранее.

Сравнение с классическими системами на рейках

Классические монтажные системы с алюминиевыми рейками до сих пор широко применяются и имеют свои сильные стороны. Они позволяют создавать длинные непрерывные ряды панелей и хорошо распределяют нагрузку вдоль ската. Рейки дают возможность легко сдвигать модули при регулировке положения. Для крупных станций и сложных конфигураций это удобно.

Однако для многих частных объектов рейки оказываются избыточными. Они добавляют вес, увеличивают расход металла и усложняют вентиляцию. Безпрофильный вариант в таких случаях выигрывает по массе, скорости установки и внешнему виду. Выбор между двумя подходами зависит от конкретной крыши, количества панелей и приоритетов заказчика.

В некоторых проектах применяют гибридные решения. Часть панелей фиксируется точечно, часть — на коротких отрезках профиля. Это позволяет совместить преимущества обоих методов. Также можно комбинировать скатное безпрофильное крепление с фасадным креплением или наземными конструкциями.

Дополнительные элементы и комплектация

Полноценный комплект креплений для солнечных модулей включает не только опоры и прижимы. Важную роль играют уплотнители, которые можно подобрать отдельно в разделе уплотнителей. Также могут потребоваться переходные пластины, удлинители, специальные шайбы и защитные колпачки.

При проектировании станции учитывают кабельные трассы, места установки инвертора и системы защиты. Крепление фотомодулей на кровлю — только одна часть общей конструкции. От того, насколько грамотно она выполнена, зависит надёжность всей системы в целом.

Безпрофильная система крепления солнечных панелей — это продуманное инженерное решение, которое при правильном применении обеспечивает надёжную фиксацию модулей, сохраняет целостность кровли и поддерживает эффективную работу станции. Понимание конструкции, характеристик, видов и области применения позволяет осознанно подойти к выбору и избежать типичных ошибок при установке на скатных крышах в условиях Украины.
