Захист кріплень сонячних панелей від корозії: технології та правила експлуатації

Сонячна електростанція працює під відкритим небом цілий рік. Вітер, сніг, дощ, перепади температури та забруднене повітря постійно впливають на всі елементи конструкції. Одним із найбільш вразливих місць залишаються кріплення. Саме вони тримають фотомодулі, приймають на себе навантаження і водночас піддаються атмосферному впливу. Якщо захист металу кріплень виявляється недостатнім, починається корозія кріплень сонячних панелей. Процес розвивається поступово, але наслідки можуть бути серйозними: ослаблення з’єднань, зміщення панелей, зниження виробітку та необхідність дорогого ремонту. Тому питання, як захистити кріплення сонячних панелей, вирішується ще на етапі проектування та вибору комплектуючих.

В умовах України ситуація ускладнюється різноманітністю кліматичних зон. У центрі країни та на півночі переважають кислотні дощі та висока вологість. На півдні додається морський клімат із солоним повітрям. На заході — рясні опади та снігові зими. Кожен із цих факторів прискорює атмосферну корозію кріплень. Щоб система прослужила заявлені 25 років і більше, потрібно розуміти, які матеріали та покриття реально працюють, де і в яких умовах їх застосовувати, а також як правильно виконувати монтаж кріплень сонячних панелей і проводити подальшу інспекцію кріплень.

Що таке корозія кріплень і чому вона виникає

Корозія — це руйнування металу під дією навколишнього середовища. У випадку кріплень сонячних панелей йдеться передусім про атмосферну корозію кріплень. Вона розвивається при контакті металу з киснем, вологою та різними домішками, що містяться в повітрі. Навіть у відносно чистих районах нічна роса створює тонку плівку води, в якій починаються електрохімічні процеси. У промислових зонах і великих містах ситуація ускладнюється наявністю оксидів сірки та азоту. Кислотні дощі ще сильніше прискорюють руйнування захисних шарів.

Окремої уваги заслуговують електрохімічна корозія та біметалева корозія. Електрохімічна корозія виникає, коли на поверхні металу утворюються мікроскопічні гальванічні елементи. Для цього достатньо вологи та невеликої різниці потенціалів. Біметалева корозія з’являється при прямому контакті двох різних металів. Класичний приклад — алюмінієвий профіль і сталевий болт без ізоляційної прокладки. У такій парі один із металів починає руйнуватися значно швидше. Саме тому при виборі системи кріплення сонячних панелей важливо враховувати сумісність усіх елементів.

Корозія алюмінієвих кріплень і корозія оцинкованих кріплень протікають по-різному. Алюміній утворює на поверхні природну оксидну плівку, яка частково захищає метал. Однак при пошкодженні цієї плівки або в агресивному середовищі процес може прискоритися. Оцинкована сталь захищена шаром цинку, який працює як жертовний анод. Поки цинк не витрачений, сталь залишається цілою. Як тільки товщина покриття стає критично малою, корозія оцинкованих кріплень розвивається дуже швидко.

Основні фактори, що прискорюють руйнування металу

На швидкість корозії впливають кілька ключових параметрів. Перший — вологість. Чим довше поверхня залишається мокрою, тим активніше йдуть процеси. Другий — температура. При підвищенні температури хімічні реакції прискорюються. Третій — склад атмосфери. Наявність солей, особливо в районах із морським кліматом, робить середовище значно більш агресивним. Четвертий — механічні пошкодження покриття. Навіть невелика подряпина відкриває доступ вологи до основного металу.

Додатковим фактором слугує якість монтажу. Якщо під час встановлення кріплень сонячних панелей були допущені помилки — не оброблені зрізи, не встановлені ущільнювачі, допущено прямий контакт різнорідних металів — ризик корозії різко зростає. Тому захист кріплень від корозії починається не лише з вибору матеріалів, а й із дотримання технології робіт.

Види кріплень сонячних панелей та їх призначення

Система кріплення сонячних панелей підбирається залежно від типу об’єкта та способу встановлення. Кожен вид має свої особливості конструкції, матеріали та вимоги до антикорозійного захисту кріплень.

Кріплення для наземної установки

Кріплення для наземної установки застосовується на відкритих ділянках, коли панелі монтують на спеціальних опорах або пальових фундаментах. Такі конструкції зазнають високих вітрових і снігових навантажень. Нижня частина системи часто контактує з ґрунтом або рослинністю, тому тут особливо важливий посилений захист металу кріплень. Зазвичай використовують оцинковану сталь із підвищеною товщиною покриття або комбіновані рішення. Для регіонів із високим рівнем ґрунтових вод рекомендують додаткову ізоляцію опорних елементів.

Наземні системи зручні тим, що дозволяють обирати оптимальний кут нахилу та орієнтацію. При цьому доступ для обслуговування залишається вільним. Саме тому при проектуванні великих станцій часто обирають саме цей варіант. Головне — заздалегідь продумати захист від корозії нижньої зони конструкції, де волога зберігається найдовше.

Кріплення для плаского даху

Кріплення для плаского даху застосовується на будівлях із горизонтальною або слабконахиленою покрівлею. Тут важливо забезпечити правильний кут встановлення панелей і організувати відведення води. Конструкції зазвичай включають баластні або анкерні системи. Баластні варіанти не вимагають проникнення в покрівлю, але збільшують навантаження на несучі конструкції будівлі. Анкерні системи надійніше фіксують панелі, однак вимагають якісної гідроізоляції місць кріплення.

На пласких покрівлях вода може застоюватися, тому особливу увагу приділяють дренажу та ущільнювачам. Якісні ущільнювачі запобігають потраплянню вологи у вузли з’єднань і знижують ризик локальної корозії. При виборі матеріалів для таких систем віддають перевагу покриттям із високою стійкістю до постійного зволоження.

Кріплення для похилого даху

Кріплення для похилого даху — один із найпоширеніших варіантів для приватних будинків і невеликих комерційних об’єктів. Система включає покрівельні гаки, напрямні профілі та кріпильні елементи. Гаки фіксуються до кроквяної системи, а профілі задають площину для встановлення модулів. Основна складність полягає в тому, що місця проходу через покрівельне покриття мають бути надійно герметизовані.

На похилих дахах вода стікає швидше, ніж на пласких, однак у зонах стиків і під гаками волога може затримуватися. Тому антикорозійний захист кріплень тут поєднується з вимогами до герметичності. Використовують як оцинковану сталь, так і алюмінієві профілі з анодуванням або порошковим покриттям. Вибір залежить від типу покрівлі, регіону та розрахункових навантажень.

Фасадні кріплення

Фасадне кріплення застосовується, коли панелі встановлюють на вертикальні або майже вертикальні поверхні будівель. Такі системи частіше зустрічаються на комерційних об’єктах і в умовах обмеженого простору на даху. Фасадні конструкції піддаються впливу бризок, забруднень і вітрових навантажень. Тут особливо важливі якість порошкового покриття та можливість періодичного очищення поверхні.

При проектуванні фасадних систем враховують не лише корозійну стійкість, а й естетику. Колір покриття часто підбирають під зовнішній вигляд будівлі. Це накладає додаткові вимоги до стійкості покриття до ультрафіолету та атмосферних впливів.

Матеріали та характеристики захисних покриттів

Від вибору матеріалу та типу покриття безпосередньо залежить термін служби кріплень сонячних панелей. Розглянемо основні варіанти, які застосовуються в сучасних системах.

Оцинкована сталь і гаряче цинкування

Гаряче цинкування залишається одним із найпоширеніших і надійних способів захисту сталі. Метал занурюють у ванну з розплавленим цинком, і на поверхні утворюється міцний шар. Товщина покриття при цьому методі зазвичай становить від 40 до 100 мікрон і більше. Чим більша товщина покриття, тим довше цинк виконує свою захисну функцію.

Клас захисту визначається саме товщиною цинкового шару. Для більшості регіонів України достатньо середнього класу. У зонах із морським кліматом або сильним промисловим забрудненням рекомендують максимальний клас захисту. Гаряче цинкування забезпечує як бар’єрний, так і жертовний захист: навіть при невеликих пошкодженнях цинк продовжує захищати сталь, розчиняючись сам.

Алюміній і анодування

Алюмінієві профілі відрізняються малою вагою та хорошою природною стійкістю до корозії. Для додаткового захисту застосовують анодування. Це електрохімічний процес, під час якого на поверхні алюмінію формується щільний оксидний шар. Анодовані кріплення добре опираються атмосферним впливам і зберігають зовнішній вигляд протягом багатьох років.

Однак анодний шар можна пошкодити механічно. Тому під час транспортування та монтажу потрібна акуратність. В агресивних умовах анодування часто доповнюють порошковим покриттям.

Порошкове покриття

Порошкове покриття наноситься електростатичним методом і потім запікається. У результаті утворюється рівномірна міцна плівка, стійка до вологи, ультрафіолету та механічних пошкоджень. Порошкове покриття можна використовувати як самостійний захист, так і в комбінації з гарячим цинкуванням або анодуванням.

Перевага цього методу — можливість обирати колір і отримувати декоративний ефект. Якість покриття залежить від підготовки поверхні та дотримання технологічного процесу. При правильному нанесенні порошковий шар суттєво підвищує загальний антикорозійний захист кріплень.

Комбіновані рішення

На практиці часто застосовують комбінації технологій. Сталевий профіль із гарячим цинкуванням і подальшим порошковим покриттям дає подвійний захист. Алюміній з анодуванням і порошковим шаром показує високу стійкість навіть у складних умовах. Такі рішення коштують дорожче, але дозволяють розраховувати на максимальний термін служби кріплень сонячних панелей.

Окрему увагу приділяють кріпильним елементам. Болти, гайки та шайби повинні мати власний захист — або з нержавіючої сталі, або з якісним цинковим покриттям. Використання незахищеного кріплення зводить нанівець переваги навіть найкращих профілів.

• Гаряче цинкування — товщина покриття від 40 мікрон, клас захисту обирається під умови експлуатації
• Анодування алюмінію — створення щільного оксидного шару електрохімічним способом
• Порошкове покриття — рівномірна захисна плівка з можливістю вибору кольору
• Комбіновані системи — поєднання кількох методів для максимальної стійкості

Як правильно захистити кріплення на етапі монтажу

Навіть якісні матеріали не гарантують довгої служби, якщо монтаж виконано з порушеннями. Встановлення кріплень сонячних панелей вимагає дотримання низки правил, спрямованих на збереження цілісності захисних покриттів і запобігання умовам для розвитку корозії.

Усі зрізи та отвори, виконані на об’єкті, необхідно одразу обробляти захисними складами. Цинкові спреї або спеціальні фарби закривають оголений метал і відновлюють бар’єр. Ігнорування цієї операції — одна з найчастіших причин локальної корозії.

Важливо виключити прямий контакт різнорідних металів. Між алюмінієвими та сталевими елементами встановлюють діелектричні прокладки та спеціальні шайби. Це запобігає розвитку біметалевої корозії.

Особливе значення мають ущільнювачі. Вони не лише герметизують місця проходу через покрівлю, а й захищають вузли з’єднань від постійного зволоження. Якісні ущільнювачі зберігають еластичність роками і не дають волозі проникати всередину конструкції.

Після завершення монтажу проводять візуальну перевірку. Оглядають стан покриттів, правильність встановлення ущільнювачів, затяжку з’єднань. Таку саму інспекцію кріплень рекомендується повторювати щорічно або після сильних штормових впливів. Раннє виявлення проблем дозволяє усунути їх з мінімальними витратами і продовжити загальний термін служби системи.

Особливості монтажу в різних умовах

На наземних установках особливу увагу приділяють нижній зоні. Опори повинні бути захищені від постійного контакту з вологим ґрунтом. За потреби застосовують додаткову ізоляцію або використовують матеріали з підвищеною товщиною покриття.

На пласких покрівлях контролюють організацію водовідведення. Вода не повинна скупчуватися навколо опорних елементів. На похилих дахах ретельно герметизують місця встановлення покрівельних гаків. На фасадах враховують можливість періодичного очищення поверхні від забруднень.

При виконанні робіт у регіонах із морським кліматом вимоги до захисту зростають. Тут віддають перевагу максимальним класам цинкування або алюмінієвим системам із якісним анодуванням і порошковим покриттям.

Як продовжити термін служби кріплень у процесі експлуатації

Після введення станції в роботу захист не закінчується. Регулярний догляд і своєчасна інспекція кріплень дозволяють вчасно помітити зміни та вжити заходів. Як продовжити термін служби кріплень — питання, яке вирішується простими, але послідовними діями.

Необхідно стежити за чистотою простору під панелями. Листя, сміття та рослинність утримують вологу і створюють сприятливі умови для корозії. Періодичне очищення території — обов’язкова частина обслуговування, особливо на наземних установках.

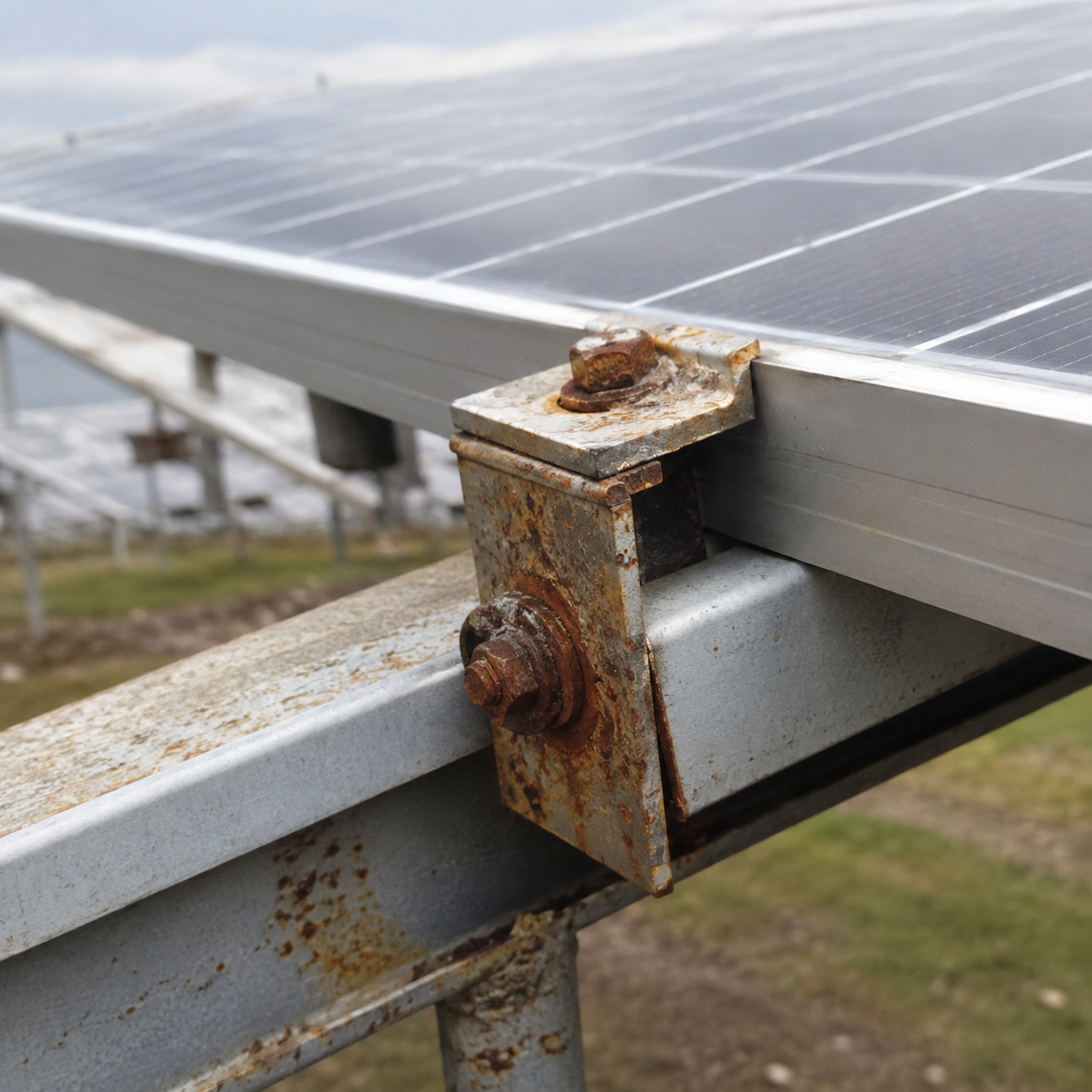

При появі перших ознак корозії — рудих плям, відшарування покриття — потрібно одразу обробляти пошкоджені ділянки. Сучасні цинконаповнені склади дозволяють відновити захист локально без демонтажу всієї конструкції.

Раз на рік рекомендується проводити повну візуальну інспекцію. Особливу увагу приділяють стикам, місцям кріплення, нижній зоні наземних систем і ділянкам, де можливе скупчення води. Така практика допомагає зберегти працездатність системи на весь розрахунковий період.

1. Щорічна візуальна перевірка стану покриттів і з’єднань
2. Своєчасне очищення простору під панелями від сміття та рослинності
3. Локальна обробка пошкоджень захисними складами при перших ознаках корозії
4. Контроль стану ущільнювачів і їх заміна при втраті еластичності

Вибір системи кріплення з урахуванням умов експлуатації

При підборі комплектуючих враховують кілька параметрів: тип об’єкта, регіон, розрахункові навантаження, вимоги до терміну служби та бюджет. Система кріплення сонячних панелей повинна відповідати всім цим умовам одночасно.

Для приватного будинку в центральних регіонах України часто достатньо якісної оцинкованої системи середнього класу захисту. Для об’єктів на узбережжі або в промислових зонах обирають посилені варіанти з максимальною товщиною покриття або алюмінієві профілі з комбінованим захистом. Для великих наземних станцій важливі міцність і можливість обслуговування.

У каталозі кріплення представлені різні рішення, які можна комбінувати під конкретний проєкт. За потреби додатково підбирають фотомодулі сонячні панелі та стаціонарні фотомодулі, щоб отримати повністю узгоджений комплект.

Правильно обрана та змонтована система кріплення сонячних панелей із надійним антикорозійним захистом кріплень забезпечує стабільну роботу станції протягом 25 років і більше. Розуміння процесів корозії, знання характеристик матеріалів і дотримання правил монтажу та експлуатації дозволяють мінімізувати ризики і зберегти конструкцію в робочому стані на весь термін служби.
