Сумісність кріплень і сонячних панелей різних виробників: повний розбір

Питання про те, чи можна використовувати кріплення від одного виробника з панелями іншого, виникає практично в кожного, хто проектує або модернізує сонячну електростанцію. Сумісність кріплень безпосередньо впливає на надійність фіксації, термін служби всієї конструкції та збереження гарантійних зобов’язань. У цьому матеріалі ми детально розберемо, що таке сумісність, які параметри її визначають, які види систем кріплення існують, для яких поверхонь вони призначені та як правильно підібрати кріпиж під конкретні фотомодулі.

Система кріплення сонячних панелей — це комплекс елементів, який забезпечує надійну фіксацію модулів на покрівлі, землі або фасаді. Від якості та правильності вибору цих елементів залежить не лише безпека, а й ефективність роботи станції. Тому розберемо тему максимально детально: від товщини рамки панелі до стандартів кріпижу та монтажних допусків.

Що таке сумісність кріплень і чому вона важлива

Сумісність кріплень — це можливість безпечно та надійно з’єднати елементи кріпильної системи одного бренду з сонячними панелями іншого виробника. На практиці це означає, що кляммери, профілі, кронштейни та метизи повинні точно відповідати геометрії рамки панелі, витримувати розрахункові навантаження і не створювати надмірного тиску на конструкцію модуля.

Чому це важливо? Неправильний підбір може призвести до деформації рамки, появи люфту, прискореної корозії в місцях контакту і навіть до зриву панелей під час сильного вітру. Крім того, у ряді випадків використання нерекомендованого кріпижу може стати причиною втрати гарантії виробника. Тому перед тим як купити кріплення для сонячних панелей або кріпиж для сонячних панелей, необхідно ретельно перевірити всі ключові параметри.

Взаємозамінність сучасних систем кріплення багато в чому стала можливою завдяки уніфікації стандартів. Більшість виробників дотримуються близьких вимог до товщини рамки, ширини профілю та допустимих навантажень. Однак повністю покладатися на універсальність не можна — завжди потрібно звіряти конкретні характеристики.

Ключові параметри, що визначають сумісність

Головний параметр — товщина рамки панелі. Більшість сучасних фотомодулів мають алюмінієву рамку товщиною 30, 35 або 40 мм. Розмір кляммера повинен точно відповідати цій товщині. Якщо кляммер розрахований на 35 мм, а рамка має 30 мм, фіксація буде ненадійною. Якщо навпаки — рамка опиниться під надмірним тиском, що з часом може призвести до її деформації.

Другий важливий момент — монтажні допуски. Якісні кріплення виготовляються з високою точністю, і відхилення розмірів мінімальне. Дешеві аналоги іноді мають значний розкид, через що панель сидить нещільно або, навпаки, з трудом заходить у кляммер. При виборі системи кріплення сонячних панелей варто звертати увагу на наявність сертифікації та відповідність заявленим допускам.

Третій параметр — тип профілю та спосіб фіксації. Існують бокові, верхні та комбіновані кляммери. Деякі панелі мають посилені зони для кріплення, і виробник вказує рекомендовані точки встановлення. Ігнорування цих рекомендацій може вплинути на гарантію виробника.

Види систем кріплення сонячних панелей та їх призначення

Системи кріплення сонячних панелей відрізняються за місцем встановлення, типом покрівлі та способом фіксації. Розберемо основні види і розберемося, що куди застосовується і для яких завдань призначене.

Кріплення на скатну покрівлю

Кріплення сонячних панелей на даху та кріплення сонячних панелей на дах — найпоширеніші варіанти для приватних будинків. Тут використовуються рейкові системи з кронштейнами, які кріпляться до крокв або обрешітки через покрівельне покриття.

Кріплення на металочерепицю

Кріплення сонячних панелей на металочерепицю вимагає спеціальних кронштейнів, які повторюють форму хвилі покриття. Важливо забезпечити герметичність у місцях проходу кріпижу. Для цього застосовуються ущільнювачі та спеціальні прохідні елементи. Система повинна рівномірно розподіляти навантаження, щоб не деформувати тонкий лист металочерепиці.

Кріплення на керамічну та цементно-піщану черепицю

Кріплення сонячних панелей на черепицю виконується за допомогою гаків, які заводяться під черепицю і кріпляться до крокв. Такий спосіб дозволяє зберегти зовнішній вигляд покрівлі та забезпечує високу несучу здатність. Гаки бувають регульованими за висотою, що спрощує вирівнювання площини встановлення.

Кріплення на шифер

Кріплення сонячних панелей на шифер має свої особливості. Шифер — крихкий матеріал, тому використовуються спеціальні кронштейни з широкою опорною площадкою, які розподіляють навантаження. Свердління отворів виконується обережно, з обов’язковим застосуванням ущільнювачів. Детальніше про рішення для різних типів покрівлі можна дізнатися в розділі кріплень для похилого даху.

Кріплення на пласку покрівлю

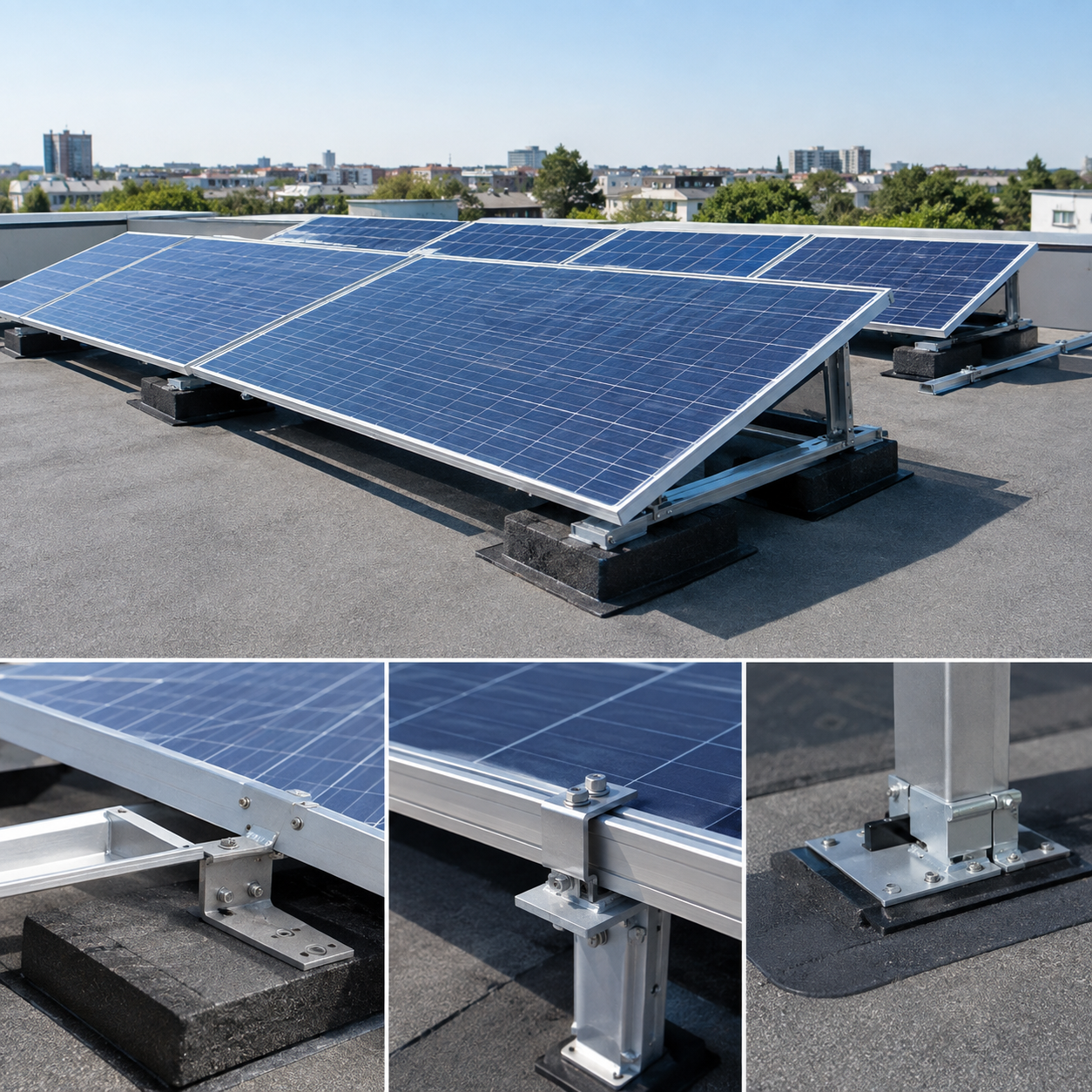

Кріплення сонячних панелей на пласкій даху виконується двома основними способами: анкерним і баластним. Анкерні системи вимагають порушення гідроізоляції, але забезпечують максимальну стійкість. Баластні системи спираються на вагу бетонних або металевих вантажів і не пошкоджують покрівельний килим. Вибір залежить від несучої здатності перекриття та вітрових навантажень регіону.

У каталозі кріплень для плаского даху представлені обидва типи рішень з можливістю регулювання кута нахилу.

Наземне кріплення

Наземне кріплення сонячних панелей і кріплення сонячних панелей на землі застосовуються, коли площа покрівлі недостатня або її конструкція не дозволяє встановити потрібну кількість модулів. Такі системи являють собою опорні конструкції з алюмінію або оцинкованої сталі, які встановлюються на бетонні фундаменти або гвинтові палі.

Перевага наземних систем — можливість точно виставити оптимальний кут нахилу та орієнтацію за сторонами світу. Крім того, обслуговування та очищення панелей на землі зазвичай простіше. Детальніше про конструкції можна подивитися в розділі наземних кріплень.

Фасадне кріплення

Кріплення сонячних панелей на стіну використовується рідше, але має свої переваги — особливо на будівлях з великою площею фасаду та обмеженою покрівлею. Фасадні системи повинні враховувати вітрові навантаження, особливості теплоізоляції стіни та естетику будівлі. Кріпиж тут працює переважно на відрив, тому вимоги до міцності вищі. Рішення для таких завдань зібрані в розділі фасадного кріплення.

Основні характеристики систем кріплення

При виборі кріпижу для сонячних панелей важливо розуміти, які характеристики впливають на довговічність і безпеку.

• Матеріал виготовлення. Найбільш поширений алюмінієвий сплав з анодованим або порошковим покриттям. Він легкий, стійкий до корозії і не створює гальванічної пари з рамкою панелі. Сталеві елементи застосовуються в наземних конструкціях і повинні мати якісну оцинковку.
• Товщина та геометрія профілю. Профілі бувають різних перерізів — від легких для невеликих станцій до посилених для регіонів з високими сніговими та вітровими навантаженнями.
• Тип і розмір кляммера. Середні, кінцеві, регульовані. Розмір повинен точно відповідати товщині рамки панелі.
• Наявність сертифікації. Якісний кріпиж проходить випробування на вітрові та снігові навантаження і має відповідні документи.
• Комплектація. Повноцінна система включає профілі, кляммери, кронштейни, метизи та ущільнювачі. Відсутність будь-якого елемента ускладнює монтаж.

Стандарти кріпижу в більшості випадків орієнтуються на європейські норми, які враховують кліматичні особливості. Для України особливо важливі розрахунки снігових навантажень для західних областей і вітрових — для прибережних регіонів.

Як перевірити сумісність перед купівлею

Перед тим як купити кріпиж для сонячних панелей або кріплення для сонячної панелі, зберіть дані про свої модулі. Потрібна товщина рамки, ширина та довжина панелі, рекомендовані точки кріплення та інформація про гарантійні умови виробника.

Далі порівняйте ці дані з характеристиками обраної системи кріплення. Зверніть увагу на діапазон товщин, які закриває кляммер, на допустимі навантаження та на наявність адаптерів за потреби.

Якщо виробник панелей допускає використання сторонніх кріплень за умови відповідності технічним вимогам, можна сміливо розглядати універсальні кріплення. Вони часто виявляються більш гнучкими у застосуванні і дозволяють комбінувати обладнання різних брендів.

При роботі з великими об’єктами корисно запросити у постачальника таблицю сумісності. Багато виробників публікують такі дані, вказуючи, з якими панелями їхній кріпиж гарантовано працює.

Роль ущільнювачів і метизів

Навіть ідеально підібрані профілі та кляммери не забезпечать надійність, якщо ущільнювачі та метизи будуть неякісними. Ущільнювачі захищають місця проходу кріпижу через покрівлю від протікань і компенсують температурні розширення. Метизи повинні бути з нержавіючої сталі або з надійним антикорозійним покриттям. Детальніше про ущільнювальні елементи можна дізнатися в розділі ущільнювачів.

Способи кріплення сонячних панелей та особливості монтажу

Способи кріплення сонячних панелей залежать від типу поверхні та конструкції системи. На скатних покрівлях найчастіше застосовується рейковий спосіб з кронштейнами. На пласких — баластний або анкерний. На землі — опорні рами з регулюванням кута. На фасаді — консольні або рамні конструкції.

При монтажі важливо дотримуватися рекомендованого моменту затягування кляммерів. Надмірне зусилля пошкоджує рамку, недостатнє призводить до ослаблення фіксації. Використання динамометричного ключа значно знижує ризик помилок.

Також необхідно враховувати температурні розширення. Алюмінієві профілі та рамки панелей подовжуються при нагріванні. Правильно спроектована система має компенсаційні зазори, які запобігають виникненню внутрішніх напружень.

Типові помилки при виборі та встановленні

• Ігнорування товщини рамки та купівля кляммерів «на око».
• Використання кріпижу без сертифікації в регіонах з високими навантаженнями.
• Нехтування ущільнювачами при роботі з металочерепицею та шифером.
• Відсутність розрахунку вітрових і снігових навантажень для конкретної місцевості.
• Змішування елементів різних систем без перевірки сумісності.

Ці помилки можуть призвести не лише до зниження надійності, а й до втрати гарантії виробника панелей.

Універсальні кріплення та їх переваги

Універсальні кріплення розробляються з урахуванням найбільш поширених розмірів рамок і типів покрівлі. Вони дозволяють комбінувати панелі різних брендів і спрощують комплектацію об’єкта. При цьому якісні універсальні системи не поступаються фірмовим за міцністю та довговічністю.

Основні переваги:

• Гнучкість при виборі фотомодулів. Можна орієнтуватися на характеристики та ціну панелей, а не бути прив’язаним до одного бренду.
• Широкий вибір кронштейнів і адаптерів під різні типи поверхонь.
• Можливість розширення системи в майбутньому без повної заміни кріпижу.
• Наявність регулювань, які спрощують вирівнювання площини встановлення.

При виборі універсальних рішень важливо перевіряти наявність сертифікації та відповідність стандартам кріпижу. Це особливо актуально, якщо ви плануєте купити кріплення сонячних панелей або кріплення для сонячних батарей для об’єкта з тривалим терміном експлуатації.

У каталозі кріпижу представлені системи для більшості завдань — від невеликих домашніх станцій до комерційних об’єктів. Там же можна підібрати сонячні панелі та стаціонарні фотомодулі, отримавши консультацію щодо сумісності всіх елементів.

Особливості застосування в різних регіонах України

Кліматичні умови України суттєво відрізняються. У західних областях вищі снігові навантаження, у південних і прибережних — вітрові. Тому одна й та сама система кріплення сонячних панелей може вимагати посилення залежно від регіону встановлення.

Для Карпатського регіону та західних областей рекомендується обирати профілі з підвищеним моментом опору та більш частим кроком опор. Для південних областей критичні антикорозійні властивості та стійкість до ультрафіолету. У центральних регіонах зазвичай достатньо стандартних рішень при правильному розрахунку.

При проектуванні наземного кріплення сонячних панелей додатково враховують тип ґрунту та глибину промерзання. Гвинтові палі або бетонні фундаменти підбираються індивідуально.

Підсумки: чи можна поєднувати кріплення та панелі різних виробників

Так, використовувати кріплення одного виробника з панелями іншого можна і в багатьох випадках доцільно. Головна умова — точна відповідність ключових параметрів: товщини рамки панелі, розміру кляммера, допустимих навантажень і монтажних допусків. При дотриманні цих умов взаємозамінність сучасних систем перебуває на високому рівні.

Перед купівлею завжди перевіряйте технічну документацію, наявність сертифікації та гарантійні умови виробника панелей. Якщо є сумніви — краще проконсультуватися з фахівцями. Правильно підібрана система кріплення сонячних панелей забезпечить надійну фіксацію на десятиліття і дозволить уникнути типових проблем, пов’язаних із несумісністю.

Вибір кріплення сонячної панелі або цілої системи — це не просто купівля комплектуючих. Це рішення, яке впливає на безпеку, довговічність та економічну ефективність усієї сонячної станції. Тому до нього варто підходити усвідомлено, спираючись на характеристики, а не лише на ціну.
