Приховані наслідки економії на кріпленнях для сонячних панелей: чому дешеве кріплення призводить до заміни всієї системи

Система кріплення сонячних панелей — це несуча конструкція, яка фіксує фотомодулі на даху, землі або фасаді і приймає на себе всі механічні навантаження. Від її якості залежить не лише стійкість масиву, а й термін служби самих панелей, збереження покрівлі та безпека об’єкта. Коли виникає бажання купити кріплення для сонячних панелей за нижчою ціною, різниця в 10–15 відсотків здається незначною. На практиці саме ця економія найчастіше стає причиною деформації кріплення, зриву панелей, протікань і подальшої повної заміни масиву.

В умовах України вітрові та снігові навантаження, перепади температур і особливості покрівельних матеріалів сильно відрізняються за регіонами. Тому система кріплення сонячних панелей повинна бути підібрана з урахуванням конкретних умов, а не лише за ціною. Нижче докладно розберемо, що являє собою якісне кріплення, які види існують, для яких завдань вони призначені, які характеристики критичні і чому спроба заощадити на цьому елементі майже завжди обходиться дорожче.

Що таке система кріплення сонячних панелей і як вона працює

Система кріплення сонячних панелей являє собою набір взаємопов’язаних елементів: несучих рейок, гаків або кронштейнів, затискачів, з’єднувальних деталей і ущільнювачів. Її основне завдання — жорстко зафіксувати модулі під потрібним кутом, рівномірно розподілити навантаження від вітру, снігу і власної ваги і при цьому не порушити гідроізоляцію покрівлі.

Принцип роботи простий. Рейки утворюють каркас, на який встановлюються панелі. Гаки або кронштейни передають навантаження на несучі конструкції будівлі або на фундамент. Затискачі фіксують модулі і не дають їм зміщуватися. Ущільнювачі закривають місця проходу кріплення через покрівельне покриття і запобігають потраплянню води. Якщо хоча б один із цих елементів виконаний з матеріалу недостатньої якості або має неправильну геометрію, вся система починає працювати неправильно.

Коли кріплення сонячних панелей підібране і змонтоване правильно, масив залишається нерухомим навіть при сильному вітрі. Навантаження розподіляється рівномірно, вібрації не передаються на комірки модулів, покрівля залишається герметичною. Якщо ж використано дешеве кріплення, з часом з’являється люфт. Панелі починають злегка рухатися, у комірках утворюються мікротріщини, виробіток падає, а в місцях кріплення виникають протікання.

Основні компоненти системи

У типовий комплект входять кілька груп елементів. Несучі рейки з алюмінієвого сплаву або сталі задають жорсткість усієї конструкції. Гаки і кронштейни адаптують систему під конкретний тип поверхні. Кінцеві та середні затискачі утримують панелі. З’єднувачі та подовжувачі дозволяють збирати каркас потрібної довжини. Ущільнювачі та спеціальні шайби забезпечують герметичність.

Кожен компонент має свої вимоги. Рейки повинні володіти достатньою жорсткістю на вигин і кручення. Гаки — точно повторювати профіль покрівлі і мати запас міцності. Затискачі — забезпечувати потрібне зусилля затяжки без пошкодження рам модулів. Ущільнювачі — зберігати еластичність у широкому діапазоні температур і не руйнуватися від ультрафіолету.

Види кріплень і їх призначення

Вибір конкретного типу кріплення залежить від того, куди встановлюється масив. В Україні найбільш поширені чотири основні варіанти: кріплення сонячних панелей на даху похилого типу, кріплення сонячних панелей на плоскій покрівлі, наземне кріплення сонячних панелей і кріплення сонячних панелей на стіну.

Кріплення для похилої покрівлі

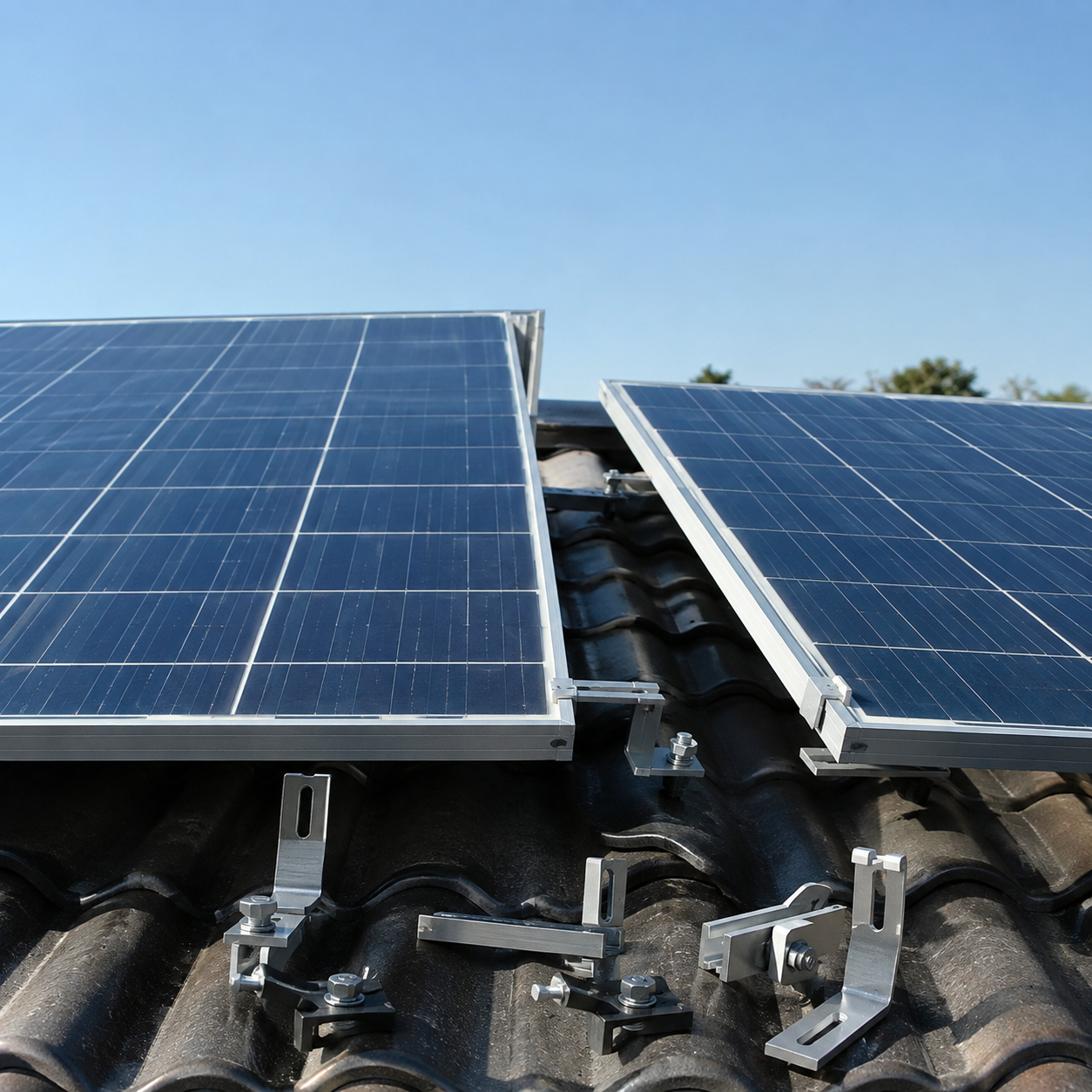

Це найчастіший варіант для приватних будинків. Кріплення сонячних панелей на даху виконується за допомогою спеціальних гаків, які фіксуються до обрешітки або крокв і виводяться назовні через покрівельне покриття. Далі на гаки встановлюються рейки, а вже на них — панелі.

Усередині цієї групи є окремі рішення під різні матеріали. Кріплення сонячних панелей на металочерепицю використовує гаки з вигином, що повторює хвилю покриття. Кріплення сонячних панелей на черепицю вимагає гаків, які акуратно заводяться під елемент без його пошкодження. Кріплення сонячних панелей на шифер передбачає особливу обережність, тому що матеріал крихкий і легко тріскається при неправильному навантаженні.

Для всіх цих випадків важливо, щоб гаки мали достатню товщину металу, якісне антикорозійне покриття і точну геометрію. Інакше з часом з’являється люфт, а в місцях проходу через покрівлю утворюються протікання.

Кріплення для плоскої покрівлі

Кріплення сонячних панелей на плоскій покрівлі реалізується двома основними способами — баластним і анкерним. Баластні системи утримують масив за рахунок ваги спеціальних блоків і не вимагають порушення гідроізоляції. Анкерні системи фіксуються безпосередньо до основи і вимагають ретельної герметизації місць кріплення.

Обидва варіанти повинні враховувати вітрові навантаження. На плоскій покрівлі панелі часто встановлюють під невеликим кутом, тому парусність зберігається. Неякісний профіль або недостатня вага баласту можуть призвести до зміщення всього масиву.

Наземне кріплення

Наземне кріплення сонячних панелей і кріплення сонячних панелей на землі застосовують, коли площі даху недостатньо або потрібно розмістити великий масив. Конструкція зазвичай складається з вертикальних стійок, горизонтальних і похилих балок. Нижня частина стійок бетонується або кріпиться до гвинтових паль.

Тут особливо важливі стійкість до вітру, можливість регулювання кута нахилу і захист металу в зоні контакту з ґрунтом. Дешеві конструкції швидко починають кородувати в нижній частині, втрачають жорсткість і вимагають заміни.

Фасадне кріплення

Кріплення сонячних панелей на стіну використовується рідше, але актуальне при обмеженій площі даху або в умовах щільної забудови. Система повинна витримувати значні вітрові навантаження, оскільки панелі розташовуються вертикально або під невеликим кутом до стіни. Неякісне фасадне кріплення створює підвищений ризик відриву модулів.

Докладніше з доступними варіантами можна ознайомитися в розділах кріплення, кріплення для похилого даху, кріплення для плаского даху, кріплення для наземної установки та фасадне кріплення.

Ключові характеристики якісного кріплення

При виборі системи кріплення сонячних панелей важливо оцінювати не зовнішній вигляд, а конкретні характеристики. Саме вони визначають, як довго конструкція прослужить і які ризики вона створює.

• Матеріал і якість сплаву. Алюмінієві профілі певних марок поєднують легкість, жорсткість і високу стійкість до корозії. Сталеві елементи повинні мати надійне цинкове або алюмоцинкове покриття достатньої товщини.
• Товщина стінки і переріз профілю. Чим більша площа масиву і вищі розрахункові навантаження, тим жорсткішим має бути профіль. Економія на товщині майже завжди призводить до деформації кріплення через кілька років.
• Точність виготовлення. Отвори, пази і посадкові місця повинні виконуватися з мінімальними допусками. Інакше на етапі монтажу з’являються люфти, які з часом тільки збільшуються.
• Тип і якість ущільнювачів. Вони повинні зберігати еластичність при температурах від сильного морозу до літньої спеки і не руйнуватися під впливом ультрафіолету.
• Можливість регулювання. Якісні системи дозволяють компенсувати нерівності покрівлі і точно виставити кут нахилу панелей.

Додатково варто звертати увагу на сумісність усіх елементів між собою і наявність технічної документації із зазначенням допустимих навантажень. Коли ці дані відсутні або вказані дуже загально, ризик зіткнутися з проблемами значно вищий.

Чому характеристики важливіші за ціну

Різниця в 10–15 відсотків у вартості комплекту найчастіше пояснюється саме якістю металу, точністю виготовлення і типом покриття. Дешеве кріплення може виглядати майже так само, але вже через два-три сезони починає проявляти слабкі місця. Спочатку з’являється невеликий люфт, потім деформація окремих елементів, після цього — проблеми з панелями і покрівлею.

В українському кліматі ці процеси прискорюються. Зимові морози і літня спека викликають постійні цикли розширення і стискання металу. Висока вологість у західних регіонах і солона атмосфера на півдні посилюють корозію. Вітрові навантаження в приморських областях і Карпатах регулярно перевіряють конструкцію на міцність.

Приховані ризики економії на кріпленні

Спроба купити кріплення для сонячних панелей за мінімальною ціною майже завжди супроводжується набором прихованих ризиків. Вони проявляються не одразу, а через кілька років експлуатації.

Деформація і втрата жорсткості

Неякісний метал гірше опирається циклічним навантаженням. З часом профіль згинається, з’являються люфти. Панелі починають злегка зміщуватися і вібрувати. Вібрація передається на комірки, у них утворюються мікротріщини. Виробіток поступово знижується, а окремі модулі можуть вийти з ладу повністю.

Зрив панелей

При сильному вітрі ослаблене кріплення може не втримати масив. Зрив навіть кількох панелей створює небезпеку для людей і майна внизу, а також пошкоджує сусідні модулі і саму покрівлю.

Протікання і пошкодження покрівлі

Особливо небезпечні проблеми з кріпленням сонячних панелей на даху. Дешеві ущільнювачі швидко втрачають еластичність, твердіють і тріскаються. У місцях проходу гаків через покриття з’являються течі. Вода руйнує утеплювач, викликає гниття дерев’яних елементів і корозію металевих. У підсумку доводиться не лише міняти кріплення, а й ремонтувати ділянку покрівлі.

Втрата гарантії і зростання вартості ремонту

Більшість виробників панелей вказують, що гарантія зберігається лише при використанні сертифікованих систем кріплення. Встановлення невідповідного кріплення часто стає підставою для відмови в гарантійному обслуговуванні. Тоді всі витрати на заміну масиву лягають на власника.

Реальні випадки показують, що початкова економія в кілька тисяч гривень через чотири-п’ять років перетворюється на витрати, що перевищують її в п’ять-сім разів. Доводиться міняти деформовані елементи, пошкоджені модулі і відновлювати покрівлю.

Як правильно підібрати кріплення під конкретне завдання

Вибір починається з визначення місця встановлення і типу поверхні. Потім оцінюються вітровий і сніговий райони, розміри і вага запланованих модулів, особливості покрівлі або ґрунту.

Для похилого даху важливо точно знати матеріал покриття — металочерепиця, керамічна або цементно-піщана черепиця, шифер, профнастил. Під кожен із них існують свої гаки. Для плоскої покрівлі потрібно вирішити, чи буде використовуватися баласт або анкерне кріплення. Для наземної установки — продумати фундамент і можливість регулювання кута. Для фасаду — розрахувати винос і вітрові навантаження.

Окремо варто заздалегідь визначитися з самими модулями. Розмір і вага панелей впливають на вимоги до жорсткості рейок і кількості точок кріплення. Інформацію про доступні варіанти фотомодулів можна подивитися в розділах фотомодулі сонячні панелі та стаціонарні фотомодулі.

Не менш важливі ущільнювачі. Навіть найякісніший гак не захистить покрівлю, якщо прокладка швидко зруйнується. Тому при комплектації системи має сенс одразу вибирати надійні ущільнювачі і мати невеликий запас.

Особливості роботи з різними покрівельними матеріалами

При кріпленні сонячних панелей на металочерепицю головне — не пошкодити захисне покриття листа і забезпечити герметичність. Гаки повинні точно повторювати геометрію хвилі. При роботі з керамічною черепицею часто доводиться тимчасово знімати окремі елементи, щоб правильно завести кріплення. Шифер вимагає мінімальної кількості отворів і особливо якісних ущільнювачів, тому що матеріал погано переносить точкові навантаження.

На плоскій покрівлі критична гідроізоляція. Будь-яке порушення швидко призводить до протікань, тому вузли примикання повинні виконуватися максимально ретельно.

Способи кріплення і практичні рекомендації

Способи кріплення сонячних панелей розрізняються не лише за типом поверхні, а й за конструкцією каркаса. Існують системи з однією несучою рейкою, з двома паралельними рейками, з поперечними перемичками і з можливістю зміни кута нахилу. Вибір конкретної схеми залежить від розмірів модулів, розрахункових навантажень і вимог до обслуговування.

• Однорейкові системи простіші і легші, але підходять переважно для невеликих масивів і помірних вітрових навантажень.
• Дворейкові конструкції забезпечують більшу жорсткість і рівномірніше розподіляють навантаження.
• Системи з можливістю зміни кута дозволяють оптимізувати виробіток у різні сезони, але вимагають складнішого розрахунку.
• Фасадні та наземні рішення мають свої особливості щодо сприйняття вітрових навантажень і вимагають окремого підходу до фундаменту або стіни.

У всіх випадках важливо, щоб кріплення сонячної панелі і кріплення сонячних панелей виконувалося з дотриманням технології. Навіть якісний комплект при неправильному монтажі може створити проблеми. Перетягнуті або недотягнуті затискачі, відсутність необхідних ущільнювачів, неправильний крок кріплення гаків — усе це знижує надійність системи.

Що враховувати при розрахунку

При проєктуванні враховують вагу модулів, вітровий район, снігове навантаження, кут нахилу, тип покрівлі і крок крокв або обрешітки. Чим точніше виконані ці розрахунки, тим менший запас доводиться закладати «про всяк випадок» і тим раціональнішою виходить конструкція.

У різних регіонах України пріоритети зміщуються. На півдні і в приморській зоні на перший план виходять вітрові навантаження і корозійна стійкість. У західних і північних областях більше уваги приділяють сніговим навантаженням і стійкості до вологи. У гірських районах потрібен підвищений запас міцності.

Довгострокові наслідки вибору

Якісна система кріплення сонячних панелей розрахована на роботу протягом усього терміну служби модулів — 25–30 років. Вона зберігає геометрію, не створює зайвих вібрацій, захищає покрівлю і дозволяє зберегти гарантію на обладнання.

Дешеве кріплення майже завжди має менший ресурс. Через 5–7 років з’являються перші серйозні проблеми, а через 10 років часто потрібна повна заміна. При цьому вартість робіт з демонтажу старої системи, ремонту покрівлі і монтажу нової значно перевищує початкову різницю в ціні.

Крім прямих витрат існує ще один фактор — зниження виробітку. Мікротріщини в панелях, викликані постійною вібрацією, зменшують обсяг виробленої електроенергії. Якщо станція працює на власне споживання або на продаж, ці втрати накопичуються рік за роком.

• Збереження гарантії на модулі.
• Відсутність протікань і пошкодження покрівельного покриття.
• Стабільна робота масиву без люфтів і вібрацій.
• Мінімальні витрати на обслуговування протягом десятиліть.

Саме ці моменти визначають реальну вартість володіння системою. Економія на етапі купівлі кріплення майже завжди обертається вищими витратами в майбутньому.

Практичні висновки щодо вибору

При виборі системи кріплення сонячних панелей варто дивитися насамперед на матеріал, геометричну точність, наявність нормальних ущільнювачів і відповідність конструкції конкретним умовам об’єкта. Ціна важлива, але вона не повинна бути єдиним критерієм.

Краще одразу підбирати комплект під тип покрівлі або спосіб встановлення, ніж намагатися адаптувати універсальне рішення. Має сенс заздалегідь уточнити сумісність із вибраними панелями і передбачити невеликий запас ущільнювачів.

У каталозі представлені рішення для різних завдань: кріплення для сонячних панелей, спеціалізовані системи для похилих і плоских покрівель, наземні та фасадні конструкції, а також ущільнювачі. Можна ознайомитися з характеристиками і підібрати варіант, який відповідає вимогам конкретного об’єкта.

Правильно вибране і змонтоване кріплення сонячних панелей дозволяє забути про механічну частину системи на весь термін її служби. Спроба заощадити 10–15 відсотків на цьому елементі найчастіше призводить до необхідності міняти не лише кріплення, а й частину модулів, а також ремонтувати покрівлю. Різниця в підході стає очевидною вже через кілька років експлуатації.
