Паралельне і послідовне з’єднання LiFePO4 48В: правила і помилки

Правильне з’єднання літій-залізо-фосфатних акумуляторів напругою 48 вольт визначає, наскільки стабільно і довго працюватиме вся система накопичення енергії. Від вибору схеми залежить загальна ємність, робоча напруга, розподіл струмів і рівень безпеки. У цій статті докладно розбираються два основні способи — паралельне і послідовне з’єднання, а також комбінований варіант. Розглядаються характеристики кожного типу, сфери застосування, вимоги до компонентів, типові помилки і практичні рекомендації з монтажу.

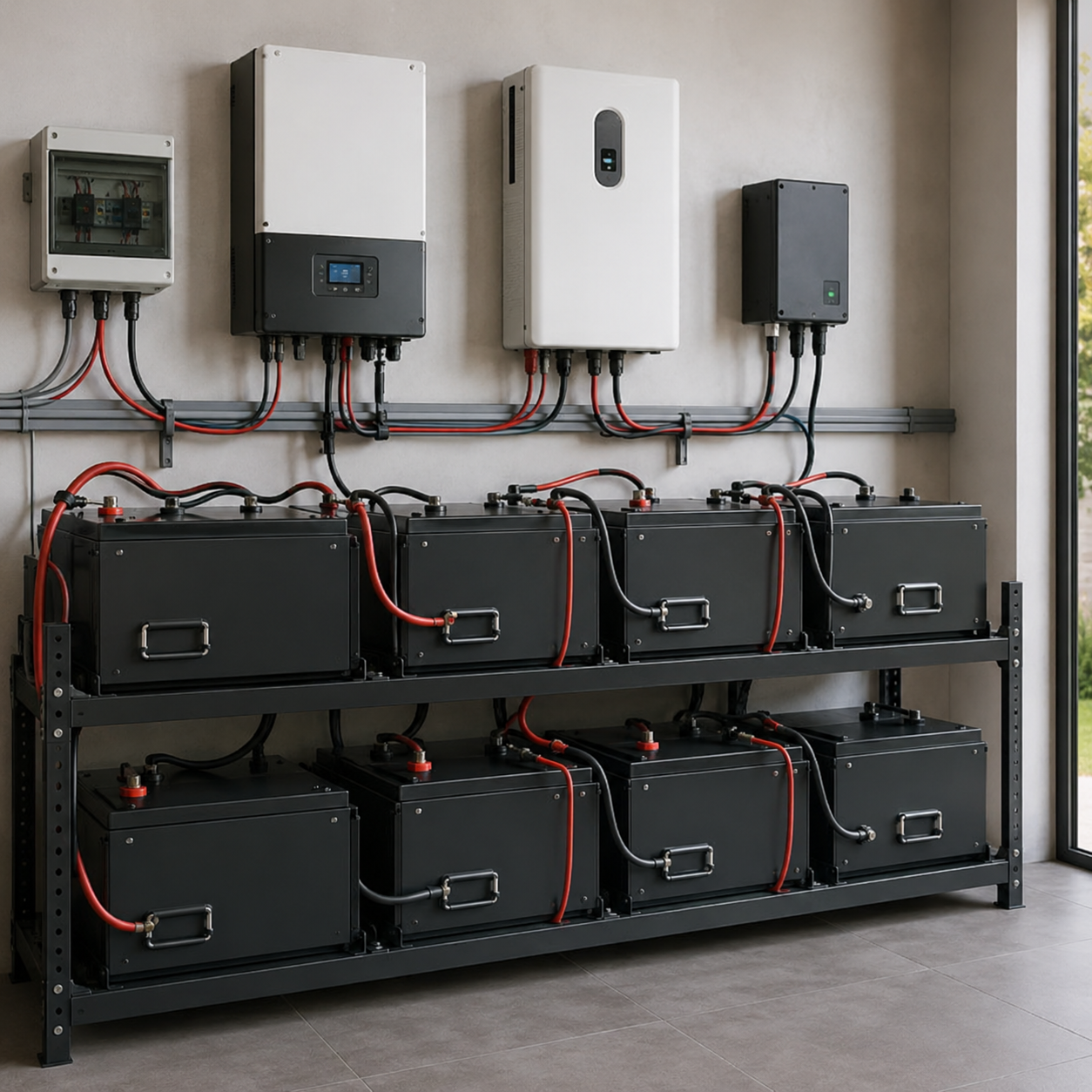

Акумуляторний блок 48В на основі LiFePO4 широко використовується в системах резервного живлення будинків, комерційних об’єктів і невеликих промислових установок. Щоб система працювала передбачувано, важливо розуміти, як саме з’єднувати окремі модулі, які кабелі застосовувати і як повинна працювати система керування. Нижче кожен аспект розкрито максимально докладно.

Коли використовують паралельне з’єднання

Паралельне з’єднання LiFePO4 застосовують у тих випадках, коли необхідно збільшити загальну ємність батареї зі збереженням початкової напруги 48 вольт. Кожен модуль підключається плюсом до плюса і мінусом до мінуса. У результаті напруга системи залишається рівною напрузі одного модуля, а ємність складається. Якщо взяти два однакових модулі по 100 ампер-годин, після паралельного з’єднання вийде блок на 200 ампер-годин при тих самих 48 вольтах.

Такий спосіб обирають, коли інвертор і зарядний пристрій уже розраховані на 48 вольт, а запасу енергії не вистачає. Типова ситуація — приватний будинок із системою резервного живлення. Власник встановив інвертор на 48 вольт і один модуль, але взимку або при тривалих відключеннях ємності виявилося мало. Додавання другого і третього модуля паралельно дозволяє збільшити час автономної роботи без заміни інвертора.

Паралельне підключення батарей також використовують у комерційних об’єктах — невеликих магазинах, офісах, майстернях, де навантаження відносно стабільне, але потрібен запас за часом. При виході з ладу одного модуля решта продовжують працювати, хоча й з меншою ємністю. Це підвищує загальну надійність системи.

Важлива характеристика паралельного з’єднання — розподіл струму. Чим більше модулів з’єднано паралельно, тим менший струм припадає на кожен з них при тому самому загальному навантаженні. Це знижує нагрів окремих елементів і зменшує навантаження на внутрішні компоненти. Однак з’являється і зворотний бік: при різниці в напрузі або внутрішньому опорі між модулями виникають зрівняльні струми. Тому перед з’єднанням обов’язково проводять вирівнювання напруги.

Характеристики паралельного з’єднання

Основні параметри, які потрібно враховувати при паралельному з’єднанні:

• Напруга системи залишається рівною напрузі одного модуля (зазвичай 48 В).
• Загальна ємність дорівнює сумі ємностей усіх модулів.
• Максимальний струм системи складається зі струмів окремих модулів.
• Потрібна однакова довжина і переріз з’єднувальних кабелів.
• Необхідне попереднє вирівнювання напруги всіх модулів.

Паралельне з’єднання особливо зручне для поступового нарощування системи. Можна почати з одного або двох модулів, а пізніше додати ще. Головна умова — нові модулі повинні бути того самого типу, бажано однієї партії, з близькими характеристиками за ємністю і внутрішнім опором.

Для яких завдань підходить паралельне з’єднання

Паралельне з’єднання LiFePO4 використовують у таких випадках:

• Домашні системи резервного живлення, де потрібно збільшити час автономної роботи.
• Комерційні об’єкти із середнім навантаженням і вимогою до надійності.
• Системи, в яких інвертор жорстко розрахований на 48 вольт.
• Проєкти, де планується поетапне збільшення ємності.

У промислових системах накопичення енергії паралельне з’єднання застосовують, коли потрібна велика ємність при фіксованій напрузі. Тут особливо уважно ставляться до якості кабелів, запобіжників і можливості моніторингу кожного модуля або групи модулів. Якщо потрібні готові рішення для подібних завдань, зручно ознайомитися з розділом готових комплектів.

Коли потрібне послідовне з’єднання

Послідовне з’єднання застосовують, коли необхідно підвищити робочу напругу системи. Модулі з’єднуються так, що плюс одного підключається до мінуса наступного. Напруги складаються, а ємність в ампер-годинах залишається рівною ємності одного модуля. Два модулі по 48 вольт, з’єднані послідовно, дадуть 96 вольт. Три модулі — 144 вольти.

У контексті готових 48-вольтових модулів послідовне з’єднання використовується рідше. Частіше його застосовують, коли збирають систему з модулів меншої напруги (12 В або 24 В) до отримання потрібних 48 вольт. Однак іноді потрібно створити систему вищої напруги під конкретний інвертор або промислове обладнання. У таких випадках послідовне з’єднання стає необхідним.

Головна особливість послідовної схеми — однаковий струм через усі модулі. Якщо один модуль має меншу ємність або більший внутрішній опір, він обмежуватиме весь ланцюг. При розряді він розрядиться раніше за інші і може піти в глибокий розряд, якщо система керування не відключить навантаження вчасно. Тому до однаковості модулів у послідовній схемі ставлять ще жорсткіші вимоги.

Характеристики послідовного з’єднання

Ключові особливості послідовного з’єднання:

• Напруга системи дорівнює сумі напруг модулів.
• Ємність в ампер-годинах дорівнює ємності одного модуля.
• Струм через усі модулі однаковий.
• Потрібна якісна балансування і контроль кожного модуля.
• Підвищуються вимоги до ізоляції кабелів через вищу напругу.

Послідовне з’єднання дозволяє зменшити струм при тій самій потужності. За формулою потужність дорівнює добутку напруги на струм. При вищій напрузі струм виходить меншим, що дає можливість використовувати кабелі меншого перерізу і знижує втрати на нагрів у довгих лініях.

Коли застосовують послідовно-паралельне з’єднання

Комбінована схема використовується, коли потрібно одночасно отримати і вищу напругу, і більшу ємність. Модулі спочатку з’єднують послідовно в групи до потрібної напруги, а потім ці групи з’єднують паралельно. Така схема поширена у великих накопичувачах енергії. Вона вимагає точного розрахунку, однакових характеристик усіх модулів і узгодженої роботи систем керування.

Для більшості побутових і невеликих комерційних систем в Україні комбінована схема надмірна. Простіше і безпечніше працювати з готовими 48-вольтовими модулями і нарощувати ємність паралельно. Для промислових рішень можна ознайомитися з варіантами промислових систем накопичення енергії.

Правила безпечного паралельного з’єднання

Безпечне паралельне з’єднання починається з підготовки модулів. Перед будь-яким підключенням необхідно виміряти напругу кожного модуля. Різниця не повинна перевищувати кількох десятих вольта. Якщо різниця більша, модулі спочатку приводять до однакового рівня заряду — або заряджають, або розряджають до спільного значення. Тільки після цього допускається з’єднання.

Другий обов’язковий крок — перевірка ідентичності модулів. Бажано використовувати батареї одного виробника, однієї моделі і однієї партії. Різні внутрішні опори і різна залишкова ємність призводять до постійних перетоків енергії між модулями. Більш «сильний» модуль підживлюватиме більш «слабкий», що прискорює деградацію обох.

Кабелі для паралельних перемичок повинні бути однакової довжини і однакового перерізу. Різниця в опорі призводить до нерівномірного розподілу струму. Один модуль починає працювати з більшим навантаженням, інший — з меншим. З часом це викликає помітний дисбаланс.

Полярність повинна дотримуватися суворо: плюс до плюса, мінус до мінуса. Помилка в полярності при паралельному з’єднанні створює коротке замикання. Захист може не встигнути спрацювати, особливо якщо запобіжники встановлені неправильно.

На кожен модуль рекомендується ставити індивідуальний запобіжник або автоматичний вимикач. При короткому замиканні або несправності одного модуля захист відключає тільки його, а решта продовжують роботу. Без такого захисту несправність одного елемента може вивести з ладу весь акумуляторний блок.

Контакти повинні бути надійними. Використовують якісні наконечники, обтиснуті спеціальним інструментом. Момент затягування болтових з’єднань контролюють. Слабкий або окислений контакт створює додатковий опір, нагрівається і з часом може стати причиною відмови.

Загальні кабелі, що йдуть від акумуляторного банку до інвертора, розраховують на сумарний струм усіх модулів. Переріз обирають із запасом. Недостатній переріз призводить до нагріву, втрат енергії і ризику пошкодження ізоляції.

Порядок виконання паралельного монтажу

Спочатку всі модулі повністю заряджають і дають їм відстоятися. Потім повторно вимірюють напругу. Якщо значення близькі, готують однакові перемички. Встановлюють запобіжники. Підключають з’єднувальні кабелі, дотримуючись полярності. Після з’єднання перевіряють напругу на загальних клемах і відсутність нагріву в місцях контактів при невеликому тестовому навантаженні.

Якщо модулі мають вбудовані системи керування, уточнюють, чи підтримують вони паралельну роботу. Деякі BMS вміють синхронізуватися, інші працюють незалежно і можуть створювати конфлікти. У таких випадках або обирають модулі з сумісними BMS, або використовують зовнішню загальну систему контролю.

Правила послідовного з’єднання

При послідовному з’єднанні струм проходить через усі модулі однаково. Тому вимоги до однаковості характеристик ще вищі, ніж при паралельному. Модулі повинні мати близьку ємність, внутрішній опір і ступінь зносу. Перед з’єднанням напругу кожного модуля також вирівнюють.

Кабелі між модулями розраховують на робочий струм усього ланцюга. Оскільки при вищій напрузі струм зазвичай менший, переріз може бути меншим, ніж у паралельній схемі тієї самої потужності. Однак запас за перерізом усе одно необхідний. Особливу увагу приділяють якості ізоляції — робоча напруга вища, ризик пробою зростає.

Полярність дотримуються суворо: плюс одного модуля з’єднують з мінусом наступного. Перед подачею навантаження вимірюють загальну напругу. Вона повинна точно відповідати сумі напруг окремих модулів.

Система керування в послідовній схемі повинна контролювати напругу кожного модуля або мати можливість активного балансування. Без балансування з часом різниця в рівнях заряду накопичується. Один модуль починає постійно недозаряджатися або перезаряджатися, що скорочує термін служби всієї збірки.

Запобіжники встановлюють з урахуванням струму всього послідовного ланцюга. Зазвичай використовують один загальний запобіжник, розрахований на максимальний струм системи. Важливо, щоб захист був призначений для роботи з постійним струмом.

Механічне кріплення модулів повинно бути надійним. Вібрація або випадковий удар не повинні порушувати контакти. У стаціонарних установках модулі фіксують так, щоб виключити зміщення.

Найчастіші помилки при з’єднанні

Одна з найпоширеніших помилок — з’єднання модулів з різним рівнем заряду. Зрівняльний струм при паралельному підключенні може досягати великих значень і пошкодити BMS або контакти. Завжди вимірюйте напругу перед з’єднанням.

Друга часта помилка — використання кабелів різної довжини або різного перерізу. Це призводить до нерівномірного навантаження на модулі. З часом дисбаланс посилюється.

Третя помилка — відсутність індивідуальних запобіжників при паралельному з’єднанні. Несправність одного модуля може вивести з ладу всю систему.

Четверта — ігнорування сумісності BMS. Деякі системи керування не призначені для паралельної роботи без додаткового налаштування. У результаті баланс порушується, захист спрацьовує хибно або, навпаки, не спрацьовує вчасно.

П’ята помилка — слабкі або окислені контакти. Опір зростає, з’являється нагрів, з часом контакт може повністю зруйнуватися.

Шоста — неправильний розрахунок перерізу загальних кабелів. Забувають, що при паралельному з’єднанні струми складаються, і обирають переріз за струмом одного модуля.

Сьома — спроба з’єднати модулі різних виробників або сильно відмінні за віком і ступенем зносу. Навіть при однаковому номіналі поведінка буде різною.

Восьма — відсутність можливості моніторингу після збірки. Власник не бачить, як розподіляється навантаження, і дізнається про проблему лише коли один із модулів помітно деградував.

Більшість цих помилок можна запобігти підготовкою і уважністю на етапі монтажу. Якщо досвіду недостатньо, краще залучити фахівців, які мають практику збирання акумуляторних систем.

Вимоги до BMS і кабелів

Система керування батареєю виконує функції контролю напруги, струму, температури і балансування. При паралельному з’єднанні BMS повинна або підтримувати паралельну роботу, або бути загальною на весь акумуляторний банк. Незалежні BMS без можливості синхронізації можуть конфліктувати: одна вважатиме заряд завершеним, інша — продовжуватиме процес.

Для послідовного з’єднання BMS зобов’язана контролювати кожен модуль у ланцюгу і забезпечувати балансування. Без цього різниця в рівнях заряду накопичуватиметься.

Кабелі обирають за максимальним струмом і довжиною лінії. Для паралельних перемичок переріз роблять однаковим. Для магістральних ліній від батареї до інвертора переріз розраховують за сумарним струмом. Матеріал — мідь. Алюміній в акумуляторних системах застосовують рідко через гіршу провідність і проблеми з контактними з’єднаннями.

Наконечники обтискають якісним інструментом. Місця з’єднань захищають від вологи і окислення. У приміщеннях з підвищеною вологістю використовують додаткові заходи захисту.

Запобіжники або автоматичні вимикачі повинні бути розраховані на постійний струм і мати достатню вимикальну здатність. Звичайні мережеві автомати змінного струму для цих цілей підходять не завжди.

При виборі комплектуючих зручно орієнтуватися на рішення, де модулі, BMS і кабелі вже узгоджені між собою. Такі варіанти знижують ризик помилки при самостійному збиранні. Корисну інформацію можна знайти також у матеріалах щодо резервного живлення для будинку.

Рекомендації

Перед початком робіт чітко визначте, яка схема з’єднання потрібна. Якщо завдання — збільшити ємність зі збереженням 48 вольт, обирайте паралельне з’єднання. Якщо потрібно підвищити напругу — послідовне. Комбіновану схему застосовують лише за наявності точного розрахунку і досвіду.

Купуйте модулі одного типу і бажано однієї партії. Це спрощує балансування і подовжує термін служби всієї системи. Перед з’єднанням завжди вирівнюйте напругу. Використовуйте кабелі однакової довжини і перерізу. Ставте індивідуальні запобіжники при паралельному підключенні.

Після монтажу перевіряйте нагрів контактів під навантаженням. Регулярно оглядайте з’єднання, вимірюйте напругу модулів і стежте за температурою. Невеликі відхилення, помічені вчасно, легко усунути.

Якщо система збирається вперше, корисно вивчити документацію виробника модулів щодо паралельного і послідовного з’єднання. Там зазвичай вказані допустимі різниці напруг, рекомендації щодо кабелів і особливості роботи BMS.

Правильно виконане з’єднання LiFePO4 48В забезпечує стабільну роботу акумуляторного блоку, рівномірний розподіл навантаження і тривалий термін служби. Дотримання описаних правил і уникнення типових помилок дозволяє зібрати надійну систему, яка виконуватиме свої функції протягом багатьох років.
