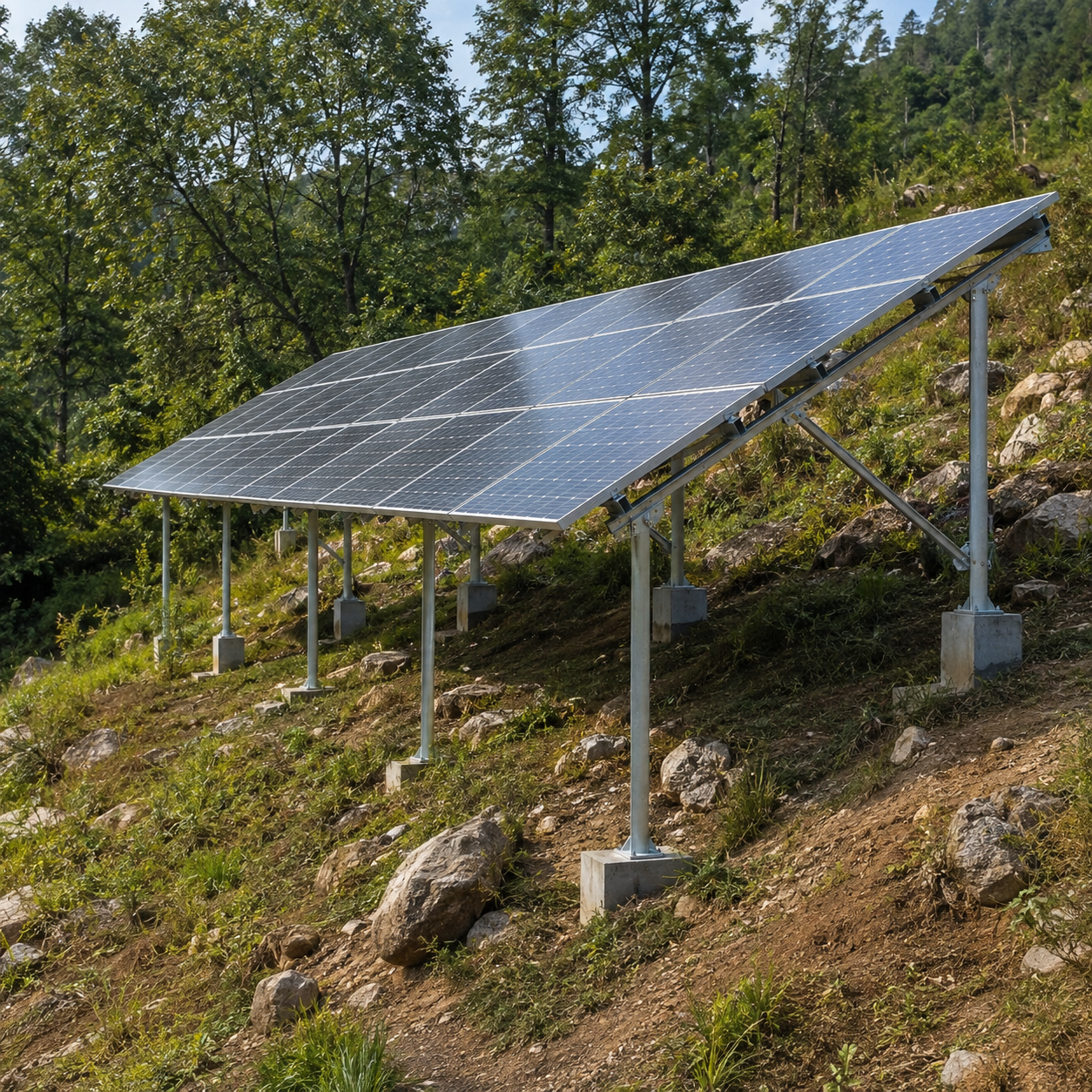

Кріплення сонячних панелей на схилі та нерівній ділянці

Наземні кріплення сонячних панелей являють собою спеціальні металоконструкції, призначені для фіксації фотомодулів безпосередньо на ґрунті. Коли ділянка має перепад висот, природний ухил або складний рельєф, стандартні рішення для рівної поверхні виявляються недостатніми. У таких умовах застосовують кріплення сонячних панелей на схилі та наземні кріплення на нерівній ділянці, які дозволяють компенсувати різницю рівнів і зберегти правильну орієнтацію масиву відносно сонця.

Система кріплення сонячних панелей на землі складається з опорних стійок, поперечних і поздовжніх напрямних, з’єднувальних елементів і фундаменту. На схилі або за наявності перепаду висот ключову роль відіграють регульовані стійки та можливість точного вирівнювання кута нахилу на схилі. Завдяки цьому сонячні панелі на ухилі працюють з тією ж ефективністю, що й на рівній площадці. Установка сонячних панелей на землі в подібних умовах потребує попереднього аналізу рельєфу, розрахунку вітрового та снігового навантаження, а також правильного вибору типу фундаменту на нерівній ділянці.

В Україні ділянки з ухилом зустрічаються повсюдно — у Київській області, на заході країни, у центральних регіонах і на півдні. Тому питання монтажу наземних кріплень та установки панелей на схилі залишається актуальним як для приватних домоволодінь, так і для комерційних об’єктів. Правильно спроектована конструкція забезпечує стійкість конструкції навіть при значних вітрових навантаженнях і зберігає геометрію масиву протягом усього терміну служби станції.

Що являють собою наземні кріплення для складного рельєфу

Наземні кріплення — це каркас, який приймає на себе вагу фотомодулів, вітровий тиск і снігове навантаження, передаючи їх на фундамент. На відміну від покрівельних систем, тут немає залежності від несучої здатності даху. Основне завдання при роботі на схилі — компенсувати перепад висот між точками установки опор так, щоб усі панелі опинилися в одній площині або в заздалегідь розрахованих сходинках.

Конструкція зазвичай включає вертикальні стійки, горизонтальні прогони та кріпильні вузли для модулів. Для нерівного рельєфу стійки роблять регульованими по висоті. Це дозволяє виконувати вирівнювання кріплень на схилі без масштабних земляних робіт. Залежно від кута схилу та характеру ґрунту вибирають той чи інший тип опор і спосіб їх закріплення в землі.

Важливим елементом є геометрія масиву. Вона визначає відстань між рядами, кут нахилу панелей і орієнтацію відносно сторін світу. На схилі геометрія масиву додатково враховує напрямок ухилу, щоб уникнути взаємного затінення і забезпечити вільний стік води. Дренаж навколо опор запобігає підмиванню фундаменту і зберігає стійкість конструкції в періоди танення снігу або сильних дощів.

Основні елементи системи

Типова система кріплення сонячних панелей на землі включає кілька груп комплектуючих. Вертикальні стійки сприймають основне навантаження. Поперечні балки зв’язують стійки в єдиний каркас. Поздовжні напрямні служать для кріплення самих модулів. З’єднувальні пластини, болти і гайки забезпечують жорсткість вузлів. На схилі до цього набору додаються подовжувачі стійок або телескопічні вставки, що дозволяють компенсувати різницю рівнів.

Фундамент може бути виконаний у вигляді гвинтових паль, бетонних стовпів або комбінованих основ. Гвинтові палі особливо зручні при монтажі СЕС на схилі, тому що їх можна закрутити на різну глибину і одразу отримати опорні точки різної висоти. Після установки паль виконується точне налаштування регульованих стійок і вирівнювання кута нахилу на схилі.

Матеріали та захисні покриття

Більшість конструкцій виготовляють з оцинкованої сталі. Товщина цинкового покриття і якість металу безпосередньо впливають на термін служби. В умовах українського клімату, де присутні перепади температур, вологість і снігове навантаження, антикорозійний захист має вирішальне значення. Алюмінієві елементи застосовують рідше, переважно в легких системах невеликої потужності. Усі з’єднання повинні бути захищені від потрапляння вологи, для чого використовують спеціальні ущільнювачі та герметизуючі прокладки.

Види наземних кріплень та їх призначення

Існує кілька основних типів систем, які застосовують при установці сонячних панелей на землі. Вибір залежить від кута схилу, характеру ґрунту, потужності станції та вимог до обслуговування. Нижче розглянуто найбільш поширені варіанти та сфери їх застосування.

• Одностійкові системи з регульованою висотою — підходять для невеликих перепадів висот і приватних станцій. Стійка розташовується по центру або зі зміщенням, а регулювання дозволяє вирівняти площину ряду.
• Двостійкові конструкції — забезпечують підвищену жорсткість і краще опираються вітровому навантаженню. Їх часто використовують при монтажі наземних кріплень на середніх і великих об’єктах.
• Багаторівневі та терасні системи — застосовують при значному куті схилу. Ряди панелей розташовуються сходинками, що потребує точного розрахунку геометрії масиву та додаткової уваги до дренажу.

Кожен вид має свої особливості монтажу та обмеження. Одностійкові рішення простіші і швидше встановлюються, але при сильному ухилі можуть потребувати додаткових розкосів. Двостійкові конструкції дають більшу стійкість конструкції, однак збільшують витрату металу. Терасування дозволяє працювати практично з будь-яким рельєфом, але ускладнює проєкт і потребує більш ретельної підготовки ділянки.

Регульовані опори для схилу

Регульовані опори для схилу — ключовий елемент, який робить можливим вирівнювання кріплень на схилі. Механізм регулювання може бути гвинтовим, штифтовим або телескопічним. Гвинтовий варіант дає найбільш точне налаштування по висоті. Штифтовий простіший у роботі, але має фіксовані кроки. Телескопічні стійки дозволяють швидко компенсувати значний перепад висот у межах одного ряду.

При виборі регульованих опор важливо враховувати максимальний хід регулювання і несучу здатність. Для більшості приватних об’єктів достатньо ходу 30–60 сантиметрів. На більш крутих схилах застосовують подовжувачі або комбінують різні довжини стійок. Після налаштування всі з’єднання фіксуються, щоб виключити зміщення під дією вітрового або снігового навантаження.

Системи для різних типів ґрунту

Характер ґрунту визначає спосіб улаштування фундаменту на нерівній ділянці. На суглинках і супісках добре працюють гвинтові палі. На скельних основах частіше використовують бетонні анкери або комбіновані рішення. При високому рівні ґрунтових вод особливу увагу приділяють дренажу та захисту металевих частин від корозії. Правильний вибір фундаменту безпосередньо впливає на довговічність усієї системи кріплення сонячних панелей на землі.

Як виконується установка панелей на схилі

Установка панелей на схилі починається з обстеження ділянки. Визначають кут схилу, напрямок ухилу, перепад висот між крайніми точками майбутнього масиву і тип ґрунту. На основі цих даних проектують геометрію масиву і вибирають тип наземних кріплень. Потім виконують розмітку точок установки опор.

Якщо вибрано фундамент на гвинтових палях, їх закручують на проєктну глибину з урахуванням різниці рівнів. Після цього монтують регульовані стійки і проводять попереднє вирівнювання. На наступному етапі встановлюють поперечні і поздовжні елементи каркаса. Коли каркас зібраний, виконують остаточне вирівнювання кута нахилу на схилі і перевіряють площинність рядів. Тільки після цього кріплять фотомодулі.

Монтаж наземних кріплень на складному рельєфі потребує постійного контролю рівнів і кутів. Невеликі відхилення на етапі установки стійок можуть накопичитися і призвести до перекосу всього масиву. Тому використовують нівелір або лазерний рівень. Після завершення монтажу перевіряють затяжку всіх з’єднань і стан дренажу навколо опор.

Особливості роботи з перепадом висот

Перепад висот — головний фактор, який відрізняє роботу на схилі від монтажу на рівній площадці. Чим більша різниця рівнів, тим довшими повинні бути стійки у верхній частині ряду або тим помітнішою буде ступінчастість при терасуванні. Важливо, щоб після вирівнювання всі панелі мали однаковий кут нахилу відносно горизонту. Це забезпечує рівномірний виробіток і спрощує обслуговування.

При значному куті схилу іноді застосовують часткове терасування ґрунту. Воно зменшує необхідний хід регулювання стійок і знижує навантаження на фундамент. Однак терасування збільшує обсяг земляних робіт, тому рішення приймається індивідуально для кожного об’єкта.

Облік вітрового та снігового навантаження

На схилі вітрове навантаження може діяти нерівномірно. Верхні ряди масиву зазнають більшого тиску, ніж нижні. Тому при розрахунку стійкості конструкції закладають підвищені коефіцієнти для верхніх опор. Снігове навантаження також розподіляється з урахуванням ухилу: на крутих схилах сніг сходить швидше, але при певних кутах може накопичуватися біля нижнього краю панелей. Ці фактори обов’язково враховують при виборі перерізу профілів і кроку установки стійок.

Характеристики та параметри вибору системи

При підборі наземних кріплень звертають увагу на кілька ключових характеристик. Несуча здатність стійок повинна відповідати вазі модулів і розрахунковим навантаженням. Діапазон регулювання по висоті визначає, який перепад висот зможе компенсувати система. Матеріал і товщина покриття впливають на термін служби. Крок установки опор і відстань між рядами задають геометрію масиву і впливають на зручність обслуговування.

Для приватного будинку невеликої потужності часто достатньо одностійкової системи з регульованими стійками. Для об’єктів потужністю від кількох десятків кіловат краще двостійкові конструкції з посиленими профілями. При роботі на крутих схилах або в регіонах з високим вітровим навантаженням додатково використовують розкоси і діагональні зв’язки.

• Висота стійок і хід регулювання — визначають можливість роботи на конкретному перепаді висот.
• Тип фундаменту — гвинтові палі, бетонні основи або комбіновані рішення залежно від ґрунту.
• Переріз і товщина металу — впливають на міцність і стійкість конструкції при вітровому та сніговому навантаженні.

Також враховують сумісність кріплень з вибраними фотомодулями. Розміри рам, розташування монтажних отворів і допустимі точки кріплення повинні відповідати параметрам напрямних. Більшість сучасних систем універсальні і підходять для модулів різних виробників, однак перед монтажем необхідно звірити технічні дані.

Вплив кута схилу на вибір конструкції

Кут схилу безпосередньо впливає на складність проєкту. При невеликому ухилі (до 5–7 градусів) достатньо регульованих стійок стандартного діапазону. При середньому ухилі (7–15 градусів) може знадобитися комбінація стійок різної довжини або часткове терасування. На крутих схилах застосовують багаторівневі схеми з окремим фундаментом для кожного ряду. У кожному випадку виконується розрахунок геометрії масиву, щоб уникнути затінення і забезпечити правильний кут нахилу панелей.

Дренаж і захист фундаменту

На будь-якому схилі вода стікає вниз. Якщо не передбачити дренаж, волога буде накопичуватися біля нижніх опор і поступово послаблювати фундамент на нерівній ділянці. Тому навколо паль або бетонних основ влаштовують відсипку з щебеню, а за потреби прокладають дренажні канавки. Це особливо важливо в регіонах з рясними опадами і весняним таненням снігу.

Де і для яких об’єктів застосовують такі системи

Кріплення для нерівного рельєфу використовують у найрізноманітніших ситуаціях. Приватні домоволодіння з горбистою ділянкою — найчастіший випадок. Фермерські господарства, де рівних площадок мало, а потреба в електроенергії висока. Комерційні об’єкти, розташовані на схилах або на територіях зі складним рельєфом. Також подібні системи застосовують, коли покрівля будівлі не підходить за несучою здатністю або орієнтацією, а поруч є вільна ділянка з ухилом.

У Київській області та інших регіонах з пересіченою місцевістю наземні кріплення Київ часто вибирають саме через можливість працювати з перепадом висот. Монтаж сонячних панелей на землі Київ та аналогічні роботи в інших містах виконуються за єдиними принципами, але з урахуванням місцевих норм щодо вітрового та снігового навантаження.

Для невеликих станцій характерні компактні одностійкові або двостійкові рішення. Для великих об’єктів проектують протяжні масиви з чіткою геометрією і продуманими проходами для обслуговування. В обох випадках мета одна — забезпечити надійну фіксацію модулів і стабільну роботу станції незалежно від особливостей рельєфу.

Порівняння підходів для різних умов

На рівній площадці достатньо стандартних наземних кріплень фіксованої висоти. На схилі без регулювання обійтися практично неможливо. Тому за наявності навіть невеликого перепаду висот перевагу віддають системам з регульованими стійками. Якщо ухил значний, розглядають терасування або ступінчасту установку рядів. Вибір конкретного рішення залежить від співвідношення вартості земляних робіт, витрати металу і складності монтажу.

• Невеликий перепад висот — регульовані стійки стандартного типу.
• Середній кут схилу — комбінація стійок різної довжини або часткове терасування.
• Крутий схил — багаторівнева схема з окремим фундаментом для кожного ряду.

У кожному з цих випадків система кріплення сонячних панелей на землі повинна забезпечувати однаковий кут нахилу модулів і достатню жорсткість каркаса. Тільки при дотриманні цих умов станція працюватиме ефективно і безпечно протягом усього терміну експлуатації.

Практичні аспекти монтажу та експлуатації

Монтаж наземних кріплень на схилі потребує акуратності і дотримання послідовності операцій. Спочатку готують ділянку: прибирають рослинність, за потреби виконують часткове планування. Потім розмічають точки установки фундаменту. Після улаштування паль або бетонних основ монтують стійки і проводять вирівнювання. Збірку каркаса виконують знизу вгору або від центру до країв — залежно від схеми. Завершальний етап — кріплення модулів і перевірка всіх з’єднань.

У процесі експлуатації важливо періодично оглядати конструкцію. Після сильних вітрів і снігопадів перевіряють затяжку болтів і стан опор. Дренаж повинен залишатися вільним, щоб вода не застоювалася біля фундаменту. При виявленні будь-яких зміщень або деформацій необхідно одразу вживати заходів, щоб зберегти стійкість конструкції і геометрію масиву.

Правильно змонтовані наземні кріплення на нерівній ділянці служать десятиліттями. Вони не потребують складного обслуговування і дозволяють легко замінювати окремі модулі за потреби. Завдяки регульованим елементам навіть через роки можна виконати повторне вирівнювання, якщо ґрунт дав невелике осідання.

Типові помилки при роботі на схилі

Одна з поширених помилок — недостатній запас по ходу регулювання стійок. Якщо перепад висот виявився більшим за розрахунковий, доводиться імпровізувати, що знижує надійність. Інша помилка — ігнорування дренажу. У результаті вода підмиває опори, і з часом з’являється перекіс. Також не можна нехтувати розрахунком вітрового навантаження: на схилі воно часто вище, ніж на рівній місцевості, і конструкція повинна бути до цього готова.

Рекомендації щодо підготовки проєкту

Перед початком робіт бажано мати точні дані про рельєф. Навіть простий нівелірний хід дозволяє зрозуміти реальний перепад висот і правильно вибрати тип кріплень. На етапі проектування визначають не тільки розташування опор, але і схему дренажу, проходи для обслуговування та можливість майбутнього розширення масиву. Такий підхід економить час і матеріали на етапі монтажу.

Система кріплення сонячних панелей на землі, адаптована під схил і нерівний рельєф, дає можливість використовувати ділянки, які раніше вважалися непридатними для розміщення сонячних станцій. При грамотному розрахунку і якісному монтажі вона забезпечує стабільну роботу обладнання в будь-яких умовах українського клімату.
