Фасадне розміщення сонячних панелей + гібридна система: коли це має сенс

Фасадне розміщення сонячних панелей — це встановлення фотоелектричних модулів на вертикальні поверхні будівлі замість класичного розміщення на покрівлі. Такий підхід застосовують, коли дах недоступний, має складну форму, зайнятий іншим обладнанням або коли важливо зберегти його зовнішній вигляд. У зв’язці з гібридною системою фасадні модулі працюють не просто як джерело енергії, а як частина комплексу, що включає інвертор, акумулятори та можливість взаємодії з мережею. Нижче детально розглянемо, як влаштоване таке рішення, які характеристики має, у яких випадках воно виправдане та які технічні особливості потрібно враховувати.

Переваги та обмеження фасадного розміщення панелей

Фасадне розміщення сонячних панелей дозволяє задіяти стіни будівлі, які зазвичай не беруть участі в генерації. Це особливо актуально для об’єктів з обмеженою площею даху або з покрівлею, яка не підходить за орієнтацією. Вертикальне розміщення панелей змінює характер надходження сонячної енергії: взимку, коли сонце перебуває низько над горизонтом, промені падають на стіну під більш вигідним кутом, ніж на пологу покрівлю. Влітку ситуація зворотна — кут стає менш оптимальним, і виробіток знижується.

Серед плюсів панелей на стіні варто відзначити зручність обслуговування. Доступ до модулів простіший, ніж на висоті покрівлі, що знижує ризики під час очищення та перевірки. Архітектурна інтеграція панелей дає можливість вписати їх у загальний вигляд будівлі, особливо якщо використовувати однорідні ряди та рами відповідного кольору. Для багатьох власників важлива саме естетика фасадних панелей — вони можуть виглядати як частина оздоблення, а не як окремий технічний елемент.

Обмеження також суттєві. Головний мінус фасадного розміщення — нижча річна генерація порівняно з оптимально встановленими модулями на даху. Вертикальний кут фіксований, тому ефективність фасадних панелей сильніше залежить від орієнтації стіни та сезону. Затінення фасадних панелей від сусідніх будівель, дерев, балконів і виступів може помітно знижувати виробіток. Навантаження на фасад зростає: кріплення та самі модулі створюють додатковий тиск на несучі конструкції, тому перед монтажем потрібна оцінка міцності стіни.

Вітрове навантаження на вертикальній поверхні вище, ніж на скатній покрівлі. Це впливає на вибір кріплення і вимагає розрахунку із запасом міцності. Також фасадні модулі частіше забруднюються пилом і опадами, які стікають по стіні, тому регулярне очищення стає обов’язковим для підтримання заявлених показників. Мінуси фасадного розміщення варто зважувати ще на етапі попереднього аналізу об’єкта.

Основні характеристики фасадного розміщення

При вертикальному розміщенні панелей кут нахилу становить 90 градусів. Це визначає сезонну генерацію фасадних сонячних панелей: взимку різниця з даховими модулями мінімальна або навіть на користь фасаду, влітку розрив збільшується. Орієнтація фасадних панелей критично важлива. Південний фасад дає найбільший виробіток, східний і західний працюють слабше, але корисні для ранкового та вечірнього споживання. Північний фасад практично не використовують для класичних кремнієвих модулів через вкрай низьку генерацію.

Генерація при вертикальному куті сильніше залежить від чистоти поверхні. Пил, сніг і ожеледь швидше знижують продуктивність, бо немає природного сходження опадів, як на похилій площині. Під час проєктування обов’язково враховують можливе затінення і залишають запас потужності, якщо планується гібридна система з фасадними панелями.

Вплив орієнтації та кута на генерацію

Орієнтація стіни безпосередньо впливає на те, скільки енергії даватимуть сонячні панелі на фасаді будинку. Південний напрямок залишається найкращим для більшості регіонів України. Східна та західна орієнтація дозволяють змістити пік генерації на ранок або вечір, що зручно при певному графіку споживання. Комбінація даху і фасаду часто дає більш рівномірний добовий профіль виробітку, ніж лише одна покрівля.

Кут 90 градусів фіксований, тому змінити його неможливо без спеціальних конструкцій, які вже не належать до чистого фасадного розміщення. Це означає, що розрахунок генерації фасадних сонячних панелей завжди ведуть з поправкою на вертикальне положення. У зимові місяці низьке сонце краще освітлює стіну, влітку — навпаки. Тому ефективність фасадних панелей потрібно оцінювати не за одним сезоном, а за річним циклом.

Затінення фасадних панелей особливо критичне. Навіть часткове затінення однієї комірки може знизити потужність усієї групи, якщо не застосовуються модулі з оптимізаторами. Під час аналізу об’єкта вивчають навколишню забудову, висоту сусідніх будівель, розташування дерев і елементи самого фасаду — балкони, козирки, декоративні виступи.

Як оцінюють потенційний виробіток

Перед тим як приймати рішення про монтаж, проводять попередній розрахунок. Враховують інсоляцію регіону, орієнтацію стіни, можливі тіні, характеристики обраних модулів і втрати від вертикального кута. На основі цих даних визначають, яка потужність знадобиться для покриття потреб об’єкта і як вона взаємодіятиме з акумуляторами в гібридній схемі.

Якщо планується комбінація даху і фасаду, розрахунок ведуть окремо для кожної площини, а потім підсумовують. Це дозволяє точніше спрогнозувати добовий і сезонний графік і правильно підібрати ємність накопичувачів.

Коли фасадне розміщення виправдане

Фасадне розміщення сонячних панелей виправдане в кількох типових ситуаціях. Перша — відсутність відповідної площі на даху. Якщо покрівля маленька, зайнята вентиляцією, антенами чи обладнанням, стіни дають додаткові квадратні метри. Друга — бажання зберегти зовнішній вигляд покрівлі. Для будівель з особливим архітектурним рішенням або для тих, хто не хоче змінювати силует даху, фасад стає робочою альтернативою.

Третя ситуація — потреба в додатковій потужності за вже існуючої станції на даху. Четверта — об’єкти з великими вільними південними або південно-східними стінами, де можна розмістити значну потужність без складних покрівельних конструкцій. П’ята — випадки, коли важлива більш стабільна генерація в зимовий період і робота у зв’язці з акумуляторами.

Коли ставити панелі на фасад не рекомендується: сильне затінення, північна орієнтація, слабкі несучі конструкції, високе вітрове навантаження без можливості підсилити кріплення. У таких умовах ефективність буде занадто низькою, а ризики — високими.

Типи кріплень та їхнє призначення

Для установки панелей на стіну використовують кілька видів кріплення. Вибір залежить від матеріалу фасаду, навантаження та вимог до зовнішнього вигляду.

• Кронштейни з регульованим виносом — дозволяють відсунути модулі від стіни на невелику відстань для кращої вентиляції та компенсації нерівностей поверхні.
• Системи напрямних профілів — застосовують при монтажі великих масивів панелей, коли потрібна жорстка загальна конструкція та рівномірний розподіл навантаження.
• Точкові кріплення — підходять для окремих модулів або невеликих груп, коли важливо мінімізувати втручання у фасад.

Кріплення панелей до стіни має враховувати матеріал основи: бетон, цеглу, газоблок, сендвіч-панелі або металевий каркас. Для кожного типу стіни підбирають відповідний анкер або хімічний кріпіж. Навантаження на фасад розраховують з урахуванням ваги модулів, кріплення, вітрового тиску та можливого обледеніння.

Фасадне кріплення купити можна як окремими елементами, так і в складі готових комплектів під конкретний тип панелей. При виборі звертають увагу на антикорозійне покриття, запас міцності та можливість регулювання положення модуля. Купити фасадне кріплення для панелей варто після точного розрахунку навантажень.

Особливості роботи з гібридним інвертором і акумуляторами

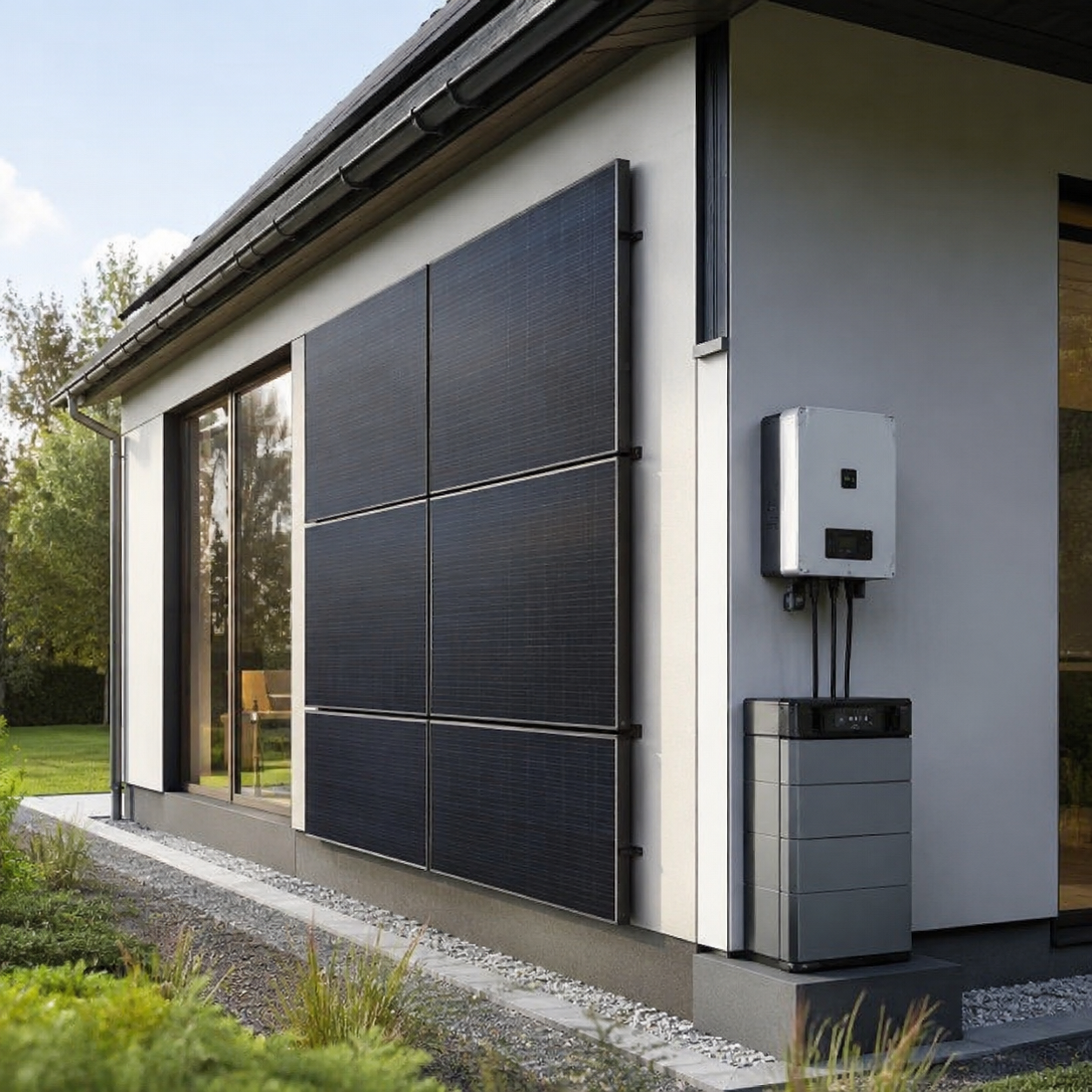

Гібридна система з фасадними панелями будується навколо інвертора, який одночасно працює з сонячними модулями, акумуляторами та мережею. Фасадні панелі в такій схемі дають енергію, яка може одразу споживатися, запасатися в батареях або віддаватися в мережу (якщо це передбачено режимом роботи). Оскільки генерація вертикальних модулів більш рівномірно розподілена протягом дня і сильніше залежить від сезону, акумулятори допомагають згладжувати ці коливання.

Фасадні панелі + акумулятори добре доповнюють одне одного. Взимку, коли виробіток нижчий, накопичувачі підтримують живлення критичних споживачів. Влітку надлишок енергії спрямовується на заряд. Гібридний інвертор керує пріоритетами: спочатку власне споживання, потім заряд батарей, потім мережа. Це підвищує загальну ефективність використання виробленої енергії.

Під час проєктування важливо правильно співвіднести потужність фасадних панелей і ємність акумуляторів. Занадто мала батарея не зможе прийняти весь денний надлишок, занадто велика — буде недовикористана і збільшить строк окупності. Також враховують глибину розряду, кількість циклів і температурний режим розміщення накопичувачів.

Як обирають компоненти системи

Для фасадного розміщення зазвичай беруть модулі з хорошою роботою при розсіяному світлі та стійкістю до часткового затінення. Інвертор підбирають за сумарною потужністю панелей із запасом. Акумулятори — за добовим споживанням об’єкта та бажаним часом автономії. Детальніше про варіанти гібридних інверторів можна подивитися в розділі гібридні інвертори, а про мережеві рішення — на сторінці мережеві інвертори.

Якщо система включає і дах, і фасад, інвертор має підтримувати роботу з кількома орієнтаціями або використовувати оптимізатори. У таких випадках часто застосовують готові комплекти, адаптовані під конкретний об’єкт. Варіанти можна знайти в розділі готові комплекти.

Технічні нюанси монтажу на фасад

Монтаж сонячних панелей на фасад починається з обстеження стіни. Перевіряють матеріал, міцність, наявність прихованих комунікацій, можливість свердління та кріплення. Потім виконують розрахунок навантажень і обирають тип кріплення. Після розмітки встановлюють кронштейни або напрямні, перевіряють геометрію і лише потім кріплять самі модулі.

Важливий момент — вентиляція тильної сторони панелей. Невеликий зазор між модулем і стіною знижує нагрів і підвищує ефективність у спекотну погоду. Кабелі прокладають з урахуванням захисту від вологи та ультрафіолету, з’єднання виконують герметично. При монтажі СЕС на фасад обов’язково дотримуються вимог щодо заземлення та захисту від перенапруг.

Установка панелей на стіну вимагає акуратності, щоб не пошкодити оздоблення фасаду і не порушити теплоізоляцію. Для вентильованих фасадів використовують спеціальні рішення, які зберігають повітряний зазор. Для «мокрих» фасадів підбирають кріплення, яке не створює містків холоду. Монтаж СЕС на фасад потребує більш ретельної підготовки, ніж класична установка на покрівлю.

Що враховують при проєктуванні кріплень

Кріплення панелей на фасад має забезпечувати:

• надійну фіксацію при розрахунковому вітровому та сніговому навантаженні;
• можливість компенсації температурних розширень;
• доступ для обслуговування та очищення модулів;
• мінімальне втручання в існуючу конструкцію стіни.

Купити фасадне кріплення для панелей краще після точного розрахунку, а не «на око». Неправильно підібране кріплення призводить або до зайвих витрат, або до ризику деформації та пошкодження модулів. Фасадні сонячні панелі Київ та інших міст монтують з урахуванням місцевих кліматичних особливостей — вітрових районів, температури та вологості. Кріплення панелей на фасад має бути розраховане з запасом.

Економічна доцільність

Економічна доцільність фасадного розміщення залежить від кількох факторів: вартості кріплення та монтажу, зниження генерації через вертикальний кут, ціни електроенергії та режиму використання енергії. Якщо фасад — єдиний доступний варіант, рішення може бути виправданим навіть при нижчому виробітку. Якщо є можливість поставити модулі на дах під оптимальним кутом, покрівля майже завжди виграє за строком окупності.

Гібридна система з фасадними панелями підвищує загальну віддачу, бо енергія використовується раціональніше: частина одразу споживається, частина запасається. Це особливо помітно за наявності акумуляторів і нестабільної мережі. Сонячна станція на стіну в таких умовах працює як елемент резервного живлення, а не лише як спосіб знизити рахунки.

Під час оцінки враховують не лише прямий виробіток, а й зручність обслуговування, збереження зовнішнього вигляду будівлі та можливість подальшого розширення. Іноді комбінація невеликої дахової станції та фасадних модулів виявляється зручнішою, ніж спроба розмістити все лише на покрівлі.

Фактори, які впливають на строк окупності

• орієнтація та відсутність затінення;
• якість кріплення та правильність монтажу;
• наявність гібридного інвертора та акумуляторів;
• тариф на електроенергію та режим споживання;
• вартість обслуговування та очищення панелей.

Мінуси фасадного розміщення (нижча генерація, вищі вимоги до кріплення, залежність від чистоти) компенсуються в тих випадках, коли дах недоступний або коли важлива саме архітектурна інтеграція та зимовий виробіток. Плюси панелей на стіні проявляються найкраще саме в гібридній схемі.

Висновки і рекомендації

Фасадне розміщення сонячних панелей у зв’язці з гібридною системою має сенс, коли дах не підходить за площею, орієнтацією або зовнішнім виглядом, а стіни мають відповідну орієнтацію та достатню несучу здатність. Вертикальне розміщення панелей змінює характер генерації: краще працює взимку, слабше — влітку. Тому таке рішення частіше обирають не заради максимального річного виробітку, а заради можливості використати доступні поверхні та отримати більш стабільну роботу протягом року.

Під час проєктування обов’язково оцінюють орієнтацію, затінення, навантаження на фасад і обирають відповідний тип кріплення. Гібридний інвертор і акумулятори дозволяють ефективніше використовувати енергію фасадних модулів і забезпечують резерв при відключеннях мережі. Монтаж сонячних панелей на фасад вимагає ретельнішої підготовки, ніж класична установка на дах, але за правильного підходу дає робочий результат.

Якщо розглядаються сонячні панелі на фасад будинку, починати варто з обстеження об’єкта та попереднього розрахунку генерації. Це дозволяє зрозуміти, чи виправдане рішення саме у вашому випадку, і підібрати компоненти так, щоб система працювала узгоджено. Додаткову інформацію про фотомодулі та варіанти розміщення можна знайти в розділі фотомодулі та сонячні панелі, а про кріплення — на сторінці кріплення.

Підсумок простий: фасадне розміщення — не універсальна заміна покрівлі, а окремий інструмент. Воно працює там, де класичний варіант недоступний або небажаний, і особливо корисне у складі гібридної системи з акумуляторами. Сонячна станція на стіну може стати практичним рішенням за умови правильного проєктування та монтажу.
