Чи можна перенести вже змонтовані кріплення сонячних панелей на нове місце

Власники сонячних електростанцій в Україні часто стикаються з потребою змінити розташування масиву. Причини бувають різними: ремонт покрівлі, поява затінення від дерев чи нових будівель, збільшення потужності станції, зміна кута нахилу для кращої виробітки або перепланування ділянки. У таких випадках постає питання: чи можна переставити вже встановлені кріплення на інше місце без втрати надійності. Відповідь залежить від типу системи кріплення сонячних панелей, стану матеріалів, особливостей поверхні, терміну експлуатації та якості початкового монтажу. Нижче детально розберемо, що являє собою сучасний кріпіж, які види існують, як вони працюють, у яких умовах повторне використання допустиме, а коли краще відмовитися від цієї ідеї.

Що таке система кріплення сонячних панелей і з чого вона складається

Система кріплення сонячних панелей — це комплекс конструктивних елементів, який забезпечує надійну фіксацію фотомодулів на обраній поверхні. Вона повинна витримувати вагу панелей, вітрові та снігові навантаження, температурні деформації і при цьому зберігати герметичність покрівлі або стійкість наземної конструкції. Добре спроектоване кріплення сонячних панелей рівномірно розподіляє навантаження, не створює критичних точок напруги і дозволяє обслуговувати масив без зайвих складнощів.

Основні елементи більшості систем включають напрямні профілі, кляммери (притиски), кронштейни або опори, з’єднувальні елементи, болти та гайки з нержавіючої сталі, а також ущільнювачі. Напрямні зазвичай виготовляють з алюмінієвого сплаву — він легкий, стійкий до корозії і добре переносить перепади температур. Кляммери бувають кінцевими та середніми: перші фіксують край панелі, другі притискають її в середній частині. Для різних типів покрівель і способів встановлення застосовують різні кронштейни та способи проходження через покриття.

Характеристики якісного кріплення

При виборі або оцінці вже встановленого кріплення для сонячних панелей звертають увагу на кілька ключових характеристик. Матеріал несучих елементів повинен мати високу міцність і стійкість до атмосферних впливів. Алюмінієві профілі зазвичай використовують сплави серії 6000, які поєднують жорсткість і корозійну стійкість. Уся метизна група — болти, гайки, шайби — виконується з нержавіючої сталі марки А2 або А4. Це важливо, бо звичайна оцинкована сталь з часом починає іржавіти, особливо в умовах підвищеної вологості або в прибережних районах.

Ущільнювачі відіграють окрему роль. Вони захищають місця проходження кріплень через покрівлю від потрапляння вологи. Якісні ущільнювачі роблять з EPDM-гуми або спеціальних еластомерів, які зберігають еластичність при температурах від мінус сорока до плюс ста двадцяти градусів і не руйнуються під дією ультрафіолету. Термін служби таких матеріалів розрахований на десятиліття, але лише за умови правильного монтажу і відсутності механічних пошкоджень.

Ще одна важлива характеристика — здатність системи компенсувати теплові розширення. Метал і панелі при нагріванні та охолодженні змінюють розміри. Якщо конструкція надто жорстка і не допускає рухів, з часом з’являються напруги, які можуть призвести до деформації напрямних або навіть пошкодження рами панелі. Тому сучасні системи кріплення сонячних панелей проектують з урахуванням цих процесів.

Види кріплень і їх призначення

Існує кілька основних типів систем, кожен з яких призначений для конкретних умов встановлення. Розуміння відмінностей допомагає правильно оцінити, чи можна перенести вже встановлені елементи на нове місце.

Кріплення сонячних панелей на похилому даху

Це найпоширеніший варіант для приватних будинків і невеликих комерційних об’єктів. Кріплення сонячних панелей на даху виконується за допомогою спеціальних кронштейнів, які фіксуються до крокв або обрешітки через покрівельне покриття. Для металочерепиці та профнастилу використовують прохідні елементи з ущільнювачами, які забезпечують герметичність. Кріплення сонячних панелей на металочерепицю вимагає точного збігу місця встановлення з хвилею профілю, щоб навантаження розподілялося правильно і вода не затікала під лист.

Кріплення сонячних панелей на шифер має свої особливості. Шифер — крихкий матеріал, тому отвори свердлять дуже обережно, а навантаження намагаються розподіляти на більшу площу. Іноді застосовують спеціальні накладки або кронштейни, які мінімізують точковий тиск. Кріплення сонячних панелей на черепицю (керамічну або цементно-піщану) часто виконують за допомогою гаків, які заводять під ряди черепиці і кріплять до обрешітки. Такий спосіб дозволяє майже не порушувати цілісність покриття.

Кріплення на плоскому даху

Кріплення сонячних панелей на плоскому даху може бути баластним або з механічною фіксацією. Баластні системи утримуються за рахунок ваги бетонних блоків або спеціальних ємностей. Вони не вимагають свердління покрівлі, що зберігає її гідроізоляцію. Однак такий варіант створює значне додаткове навантаження на перекриття і підходить не для всіх будівель. Механічні системи кріпляться до основи через гідроізоляційний килим з обов’язковою герметизацією кожного вузла. Вибір залежить від несучої здатності конструкції та вітрового району.

Наземне кріплення

Наземне кріплення сонячних панелей застосовують, коли встановлення на покрівлі неможливе або недоцільне. Конструкції можуть бути стаціонарними на бетонному фундаменті або пальовими. Пальові системи дозволяють швидко розгорнути масив на ділянці і за потреби перенести його. Кут нахилу в наземних системах часто роблять регульованим, що дає можливість оптимізувати виробітку в різні сезони. Кріплення сонячних панелей на землі вимагає розрахунку вітрових навантажень і стійкості до перекидання, особливо на відкритих просторах.

Фасадне та стінове кріплення

Кріплення сонячних панелей на стіну або фасад використовують рідше, але воно потрібне при обмеженні площі даху чи землі. Кріплення сонячної панелі на стіну виконується за допомогою кронштейнів, які задають потрібний кут відхилення від вертикалі. Такі системи повинні витримувати підвищені вітрові навантаження, що діють на вертикальну поверхню, і при цьому не псувати зовнішній вигляд будівлі. Фасадне кріплення проектують індивідуально під конкретний об’єкт.

• Для похилих покрівель з металочерепиці та профнастилу — кляммерні системи з прохідними елементами та ущільнювачами.
• Для шиферу та керамічної черепиці — спеціальні гаки і кронштейни з розподіленим навантаженням.
• Для плоских покрівель — баластні або механічно закріплювані конструкції.
• Для землі — пальові або фундаментні системи з можливістю регулювання кута.
• Для фасадів і стін — кронштейни із заданим кутом і посиленим кріпленням до несучої конструкції.

Чому виникає необхідність переносити кріплення

Перенесення панелей і кріплення найчастіше пов’язане зі зміною умов експлуатації. Дерева, що виросли, починають затінювати масив, поруч з’являється нова споруда, покрівля потребує ремонту, господар вирішує збільшити потужність станції або змінити орієнтацію для кращої виробітки. Іноді початковий монтаж був виконаний з помилками у виборі кута чи розташування, і власник хоче це виправити. У всіх випадках доводиться вирішувати питання демонтажу кріплень і можливості їх повторного використання.

Перепланування масиву — серйозне втручання. Навіть якщо зовні кріплення виглядає нормально, після кількох років експлуатації воно могло піддатися корозії, деформації або втраті герметичності ущільнювачів. Отвори в покрівлі, які раніше були надійно закриті, після зняття кріплень стають потенційними точками протікань. Тому перед прийняттям рішення оцінюють не лише бажання переставити панелі, а й реальний стан усієї системи.

Ризики повторного використання кріплення

Головний ризик — пошкодження покрівельного покриття. Будь-який отвір, зроблений під кріплення, після демонтажу залишається. Якщо його неправильно загерметизувати, волога почне проникати під покриття. На металочерепиці та профнастилі вода може поширюватися на значну площу, викликаючи корозію та псування утеплювача. На шифері необережний демонтаж легко призводить до тріщин, які потім складно усунути.

Другий ризик — зниження міцності самих кріплень. Алюмінієві профілі з часом накопичують втомні напруги, особливо якщо станція піддавалася сильним вітровим навантаженням. Різьбові з’єднання можуть прикипіти, і при відкручуванні різьба зривається. Кляммери деформуються і вже не забезпечують потрібне притискне зусилля. Повторний монтаж з такими елементами створює загрозу зриву панелей при сильному вітрі.

Третій ризик пов’язаний з гарантією. Багато виробників покрівельних матеріалів і сонячних панелей вказують, що додаткові отвори або порушення технології монтажу знімають гарантійні зобов’язання. При перенесенні старих кріплень ці ризики зростають. Крім того, змінюється розподіл навантажень на кроквяну систему. Те, що було допустимим на одній ділянці даху, на іншій може виявитися критичним, особливо в старих будинках.

1. Пошкодження гідроізоляції та поява протікань у місцях старих отворів.
2. Механічні пошкодження напрямних, кляммерів і метизів при демонтажі.
3. Втрата еластичності ущільнювачів і зниження герметичності.
4. Порушення гарантійних умов на покрівлю та обладнання.
5. Зміна вітрових і снігових навантажень на новому місці встановлення.

Як мінімізувати ризики

Якщо рішення про перенесення все ж прийняте, роботи краще доручати спеціалістам, які мають досвід саме з сонячними станціями. Вони знають, як акуратно зняти кріплення, які вузли вимагають особливої уваги і як правильно підготувати поверхню. Перед демонтажем проводять огляд усіх елементів. При наявності тріщин, сильної корозії або деформацій повторне використання не рекомендують. Старі отвори одразу після зняття кріплення герметизують відповідними складами. Для металочерепиці використовують поліуретанові або силіконові герметики з хорошою адгезією до металу, для бітумних покриттів — спеціалізовані бітумні матеріали, для шиферу — еластичні склади, що зберігають рухливість.

У яких випадках повторне використання кріплень можливе

Повторне використання кріплення виправдане, якщо система експлуатувалася недовго — зазвичай не більше двох-трьох років, виконана з якісних матеріалів, монтаж проводили професіонали, а покрівля перебуває в хорошому стані. Нове місце повинно мати схожі характеристики: той самий тип покриття, близький кут нахилу і порівнянні навантаження. У цьому випадку акуратний демонтаж з подальшим очищенням елементів, заміною ущільнювачів і правильною герметизацією старих отворів дозволяє зберегти значну частину комплекту.

Тимчасове перенесення також відноситься до допустимих ситуацій. Наприклад, коли потрібно відремонтувати ділянку покрівлі безпосередньо під масивом. Панелі знімають, кріплення демонтують, ремонт виконують, після чого конструкцію повертають на попереднє місце. Тут особливо важливо зберегти всі деталі і не пошкодити ущільнювальні елементи.

Якщо ж планується перенесення на інший тип покрівлі, на землю або на фасад, старі покрівельні кріплення майже ніколи не підходять. Наземне кріплення сонячних панелей має зовсім іншу механіку роботи і вимоги до міцності. Фасадне кріплення розраховане на інші напрямки навантажень. У таких випадках доводиться підбирати і встановлювати нову систему.

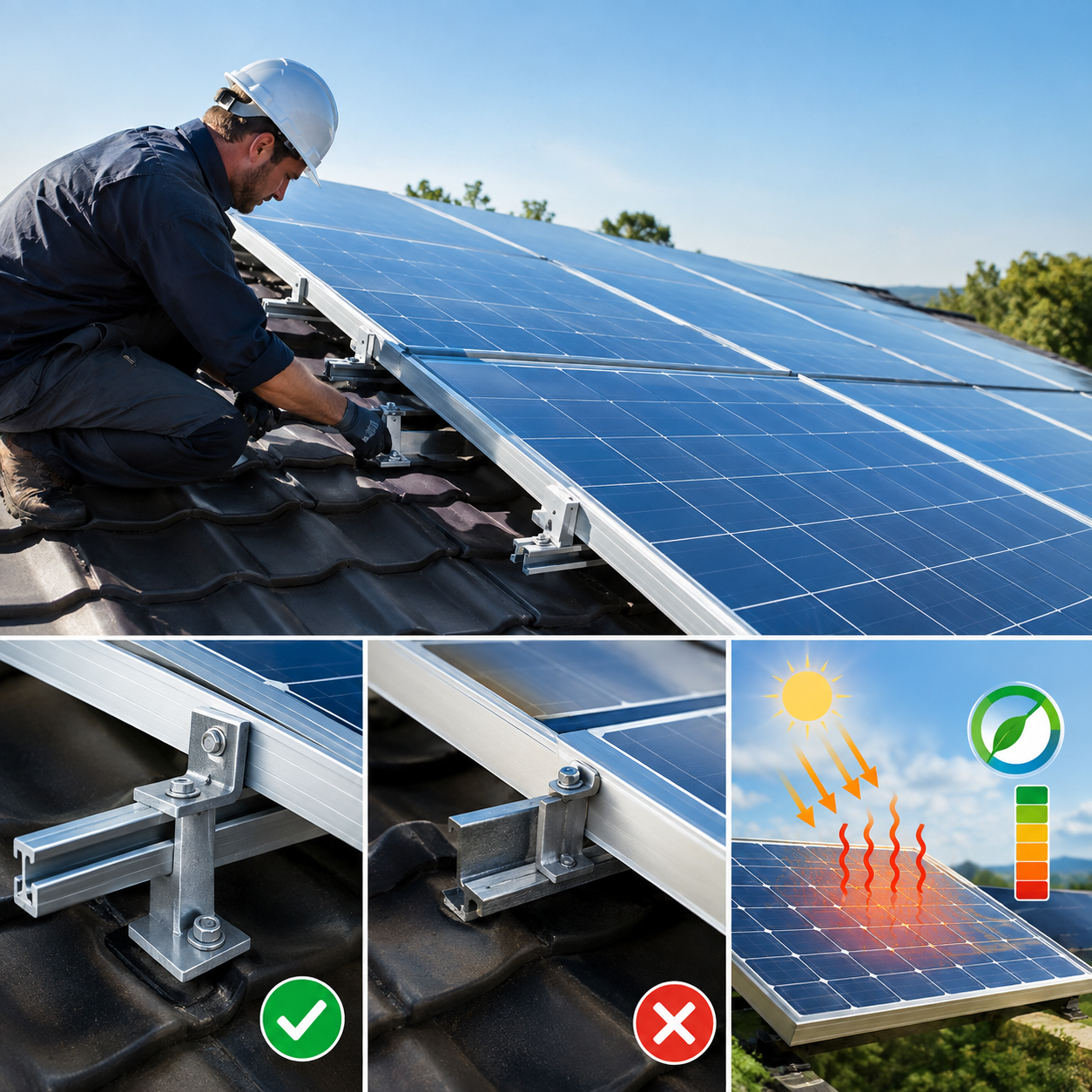

Як правильно виконати демонтаж і повторний монтаж

Процес починається з відключення станції та акуратного зняття панелей. Їх складають у захищеному місці, щоб виключити механічні пошкодження та вплив вологи. Потім послідовно демонтують кріплення, починаючи з крайніх елементів. Кожен болт відкручують обережно, намагаючись не зірвати різьбу. Напрямні знімають цілком. Усі дрібні деталі збирають окремо.

Після повного зняття поверхню покрівлі очищають від залишків старого герметика. Отвори одразу герметизують. На новому місці виконують точну розмітку з урахуванням кроку кріплень, кута нахилу та орієнтації. Нові отвори (якщо вони потрібні) свердлять і одразу захищають ущільнювачами. Монтують напрямні, перевіряють геометрію, встановлюють кляммери і кріплять панелі. Після завершення обов’язково контролюють затяжку всіх з’єднань і відсутність люфтів.

Особливу увагу приділяють заміні ущільнювачів. Навіть якщо основні металеві елементи збереглися добре, гумові та еластомерні деталі майже завжди вимагають оновлення. Збереженість кріплень значною мірою залежить саме від стану цих елементів. Підібрати відповідні ущільнювачі можна окремо, під конкретний тип системи.

Коли доцільніше встановити нову систему кріплення

Нову систему обирають, якщо старий кріпіж має ознаки зносу, змінюється тип поверхні встановлення, збільшується потужність станції або хочеться перейти на більш сучасне рішення. Сучасні конструкції часто мають покращену аеродинаміку, зручніший монтаж і підвищену стійкість до корозії. Для плоских покрівель з’явилися полегшені варіанти, які знижують навантаження на перекриття. Для похилих дахів — системи з меншою кількістю точок кріплення при збереженні надійності.

При переході на наземну установку або фасадне розміщення вибір нової системи обов’язковий. Тут важливі розрахунок вітрових навантажень, можливість регулювання кута та зручність обслуговування. Готові комплекти дозволяють швидко розгорнути масив і за потреби змінити його конфігурацію.

Що враховувати при виборі нової системи

У першу чергу визначають тип поверхні та місцеві кліматичні умови. Для різних регіонів України вітрові та снігові навантаження відрізняються, і це має бути відображено в розрахунку. Далі обирають матеріал і комплектацію. Хороша система кріплення сонячних панелей включає всі необхідні елементи: профілі, кляммери, кріпіж, ущільнювачі та інструкцію. Неповний комплект призводить до додаткових витрат і пошуку сумісних деталей.

• Оцінити стан наявних кріплень і покрівлі перед прийняттям рішення про перенесення.
• Враховувати тип покриття та спосіб встановлення на новому місці.
• Замінювати ущільнювачі при будь-якому повторному монтажі.
• Проводити герметизацію старих отворів одразу після демонтажу.
• При сумнівах у міцності елементів віддавати перевагу новій системі.

Для похилих покрівель зручно використовувати спеціалізовані рішення з розділу кріплення для похилого даху. Якщо потрібна установка на плоскій поверхні — звертають увагу на кріплення для плаского даху. При перенесенні на землю оптимальним вибором стане кріплення для наземної установки. Для вертикальних поверхонь підійде фасадне кріплення. Повний асортимент систем можна переглянути в каталозі кріплення, а самі панелі — у розділах фотомодулі сонячні панелі та стаціонарні фотомодулі.

Особливості роботи з різними типами покриттів при перенесенні

Кріплення сонячних панелей на металочерепицю після демонтажу вимагає особливої уваги до місць старих отворів. Вода легко затікає під лист, тому герметизація повинна бути виконана матеріалами з високою адгезією до металу. На шифері головне — не допустити появи нових тріщин під час зняття. Кріплення сонячних панелей на черепицю часто дозволяє зберегти більше елементів, бо гаки менше травмують покриття. На плоскому даху при баластній системі перенесення простіше, бо немає отворів, але потрібно правильно розрахувати нове розташування баласту.

Способи кріплення сонячних панелей впливають і на можливість повторного використання. Чим менше точок проходження через покриття і чим якісніші ущільнювачі були використані спочатку, тим вищі шанси зберегти систему. Кріплення для сонячних батарей, виконане з якісного алюмінію та нержавіючої сталі, зберігає характеристики довше. Проте навіть у цьому випадку після кількох років служби рекомендують перевіряти всі вузли і замінювати зношені деталі.

Якщо перенесення пов’язане зі збільшенням масиву, старого кріплення може просто не вистачити. Тоді логічніше одразу підібрати нову систему під повну потужність. Купити кріплення для сонячних панелей або окремі елементи сьогодні можна з доставкою по всій Україні. При комплексних замовленнях часто вдається отримати вигідніші умови.

Підсумкові рекомендації

Переставити вже встановлені кріплення на інше місце можна, але лише за певних умов. Якщо кріпіж відносно новий, без видимих пошкоджень, а нове місце має схожі характеристики — акуратний демонтаж з заміною ущільнювачів і якісною герметизацією дає хороший результат. В усіх інших випадках надійніше і часто вигідніше встановити нову систему кріплення сонячних панелей. Особливо це стосується зміни типу поверхні, переходу на наземну або фасадну установку, а також при ознаках зносу старих елементів.

Правильно підібране і якісно змонтоване кріплення — основа довгої та безпечної роботи всієї станції. Від нього залежить і герметичність покрівлі, і стійкість масиву до вітру та снігу, і зручність подальшого обслуговування. Тому при будь-якому перенесенні або оновленні варто підходити до вибору системи так само відповідально, як до вибору самих панелей. Детальний огляд наявного кріплення, оцінка стану покрівлі та консультація з досвідченими спеціалістами допоможуть прийняти правильне рішення і уникнути зайвих витрат у майбутньому.
