Чому кріплення сонячних панелей на плоскій покрівлі потребує особливого підходу порівняно зі скатною покрівлею

Встановлення сонячних панелей на даху будівлі завжди пов’язане з вибором правильної системи кріплення. Від того, наскільки грамотно підібрано і змонтовано кріплення сонячних панелей, залежить не лише стабільність роботи станції, але й збереження самої покрівлі, безпека оточуючих і термін служби всього обладнання. Особливо помітна різниця, коли йдеться про плоский дах. Кріплення сонячних панелей на плоскій покрівлі суттєво відрізняється від монтажу на скатній поверхні за цілою низкою технічних і експлуатаційних причин. У цій статті ми детально розберемо, у чому полягають ці відмінності, які види кріплення існують, як вони працюють, для яких умов призначені і на що обов’язково потрібно звертати увагу.

Основні відмінності між плоскою та скатною покрівлею з точки зору кріплення сонячних панелей

Скатна покрівля має природний ухил. Завдяки цьому вітер обтікає поверхню, а вода і сніг відносно швидко сходять униз. Кріплення сонячних панелей на даху скатного типу зазвичай виконується за допомогою спеціальних гаків або кронштейнів, які фіксуються до крокв. Навантаження при цьому розподіляється по несучій конструкції досить рівномірно, а вітрова підйомна сила частково компенсується самою формою даху.

Плоска покрівля влаштована принципово інакше. Тут немає вираженого ухилу, поверхня практично горизонтальна, а масив сонячних панелей утворює велику відкриту площину. У таких умовах вітрова підйомна сила діє значно сильніше, особливо на краях і кутах масиву. Крім того, на плоскому даху доводиться окремо вирішувати питання відведення води та розподілу навантаження на несучі конструкції. Саме тому система кріплення сонячних панелей для плоскої покрівлі проектується з урахуванням зовсім інших вихідних даних.

Ще один важливий фактор — доступність для обслуговування. На скатному даху огляд кріплень часто ускладнений через висоту та кут нахилу. На плоскій покрівлі обслуговуючий персонал може відносно вільно переміщатися між рядами модулів, перевіряти стан кріплення, очищати дренажні шляхи та контролювати положення елементів. Ця перевага працює лише в тому випадку, якщо система кріплення спочатку розрахована на можливість регулярного огляду.

Як вітер впливає на стійкість масиву на плоскому даху

Вітер створює не лише бічний тиск, але й підйомну силу. На плоскій поверхні ця сила проявляється особливо помітно. Коли потік повітря проходить над масивом панелей, над верхньою площиною утворюється зона зниженого тиску, а під модулями тиск залишається вищим. У результаті з’являється зусилля, яке прагне відірвати конструкцію від покрівлі. Найбільш уразливими зонами завжди залишаються краї та кути масиву — саме тут вітрова підйомна сила досягає максимальних значень.

Тому кріплення сонячних панелей на плоскій покрівлі майже завжди передбачає посилення по периметру. Це може бути більш частий крок кріплення, додаткові притиски, спеціальні вітрозахисні профілі або комбіноване використання баласту та анкерів. Без такого посилення стійкість масиву з часом знижується, з’являється люфт, а в сильний вітер модулі починають здійснювати мікзорухи, які прискорюють знос усієї системи.

Навантаження на покрівлю та його розподіл

Будь-яка система кріплення сонячних панелей додає вагу на несучі конструкції будівлі. На скатному даху цю вагу сприймає кроквяна система, яка спочатку розраховується на снігове та вітрове навантаження. Плоска покрівля часто має іншу несучу схему — плити перекриття, прогони, ферми. Їхній запас міцності може бути обмежений, особливо на будівлях старої забудови або на легких ангарах.

Саме тому при виборі кріплення для сонячних панелей на плоскій покрівлі обов’язково враховують допустиме навантаження на квадратний метр. Перевищення цього параметра може призвести до прогинів, тріщин у гідроізоляції і навіть до більш серйозних пошкоджень. Розрахунок навантаження включає вагу самих модулів, вагу системи кріплення, можливий баласт і сезонне снігове навантаження, характерне для конкретного регіону України.

Види систем кріплення сонячних панелей для плоскої покрівлі

Існує кілька основних підходів до того, як організувати кріплення сонячних панелей на плоскій покрівлі. Кожен з них має свої характеристики, сферу застосування та обмеження. Розглянемо їх детальніше.

Баластна система кріплення

Баластна система утримує масив сонячних панелей за рахунок ваги спеціальних блоків. Ці блоки можуть бути бетонними, металевими або комбінованими. Головна перевага такого рішення — відсутність необхідності свердлити покрівлю. Гідроізоляційний килим залишається цілим, що особливо важливо, якщо на покриття ще діє гарантія виробника.

Баластна система добре підходить для будівель з достатньою несучою здатністю і для об’єктів, де в майбутньому може знадобитися демонтаж або перенесення станції. Вона широко застосовується на комерційних дахах — складах, торгових центрах, виробничих корпусах. При цьому конструкція має бути спроектована так, щоб баластні блоки були пов’язані між собою і не могли зміщуватися під дією вітру.

Важливий момент — організація дренажу. Баластні блоки не повинні створювати замкнені зони, в яких накопичуватиметься вода. Якісна система кріплення сонячних панелей на баласті або піднімає елементи над поверхнею, або передбачає спеціальні канали для стоку. Ігнорування цієї вимоги призводить до застою води та прискореного руйнування гідроізоляції.

Анкерне кріплення

Анкерне кріплення фіксує конструкцію безпосередньо до несучих елементів будівлі. Для цього в покрівлі виконуються отвори, через які проходять анкери, після чого місця проходу ретельно герметизуються. Таке рішення виходить більш компактним і легким порівняно з баластним. Воно краще опирається вітровій підйомній силі і менше навантажує перекриття.

Анкерне кріплення сонячних панелей часто обирають для житлових будинків і об’єктів з обмеженою несучою здатністю. Однак воно потребує високої культури монтажу. Помилка при герметизації навіть одного отвору може стати причиною протікання. Тому анкерні системи зазвичай довіряють досвідченим бригадам, які вміють працювати з конкретним типом гідроізоляції.

Комбіновані рішення

На практиці в Україні досить часто застосовують комбінований підхід. Центральну частину масиву встановлюють на баласт, а краї та кути додатково фіксують анкерами. Такий спосіб дозволяє знизити загальну вагу конструкції і водночас забезпечити необхідну стійкість масиву в зонах найбільшого вітрового навантаження. Комбіноване кріплення сонячних панелей на плоскій покрівлі потребує особливо точного розрахунку та узгодженої роботи всіх елементів системи.

Основні характеристики, на які варто звертати увагу

• Розрахункове вітрове навантаження, яке витримує система
• Допустиме навантаження на покрівлю з урахуванням ваги модулів, кріплення та можливого баласту
• Наявність посилень по краях і кутах масиву
• Можливість організації вільного стоку води та доступу для обслуговування

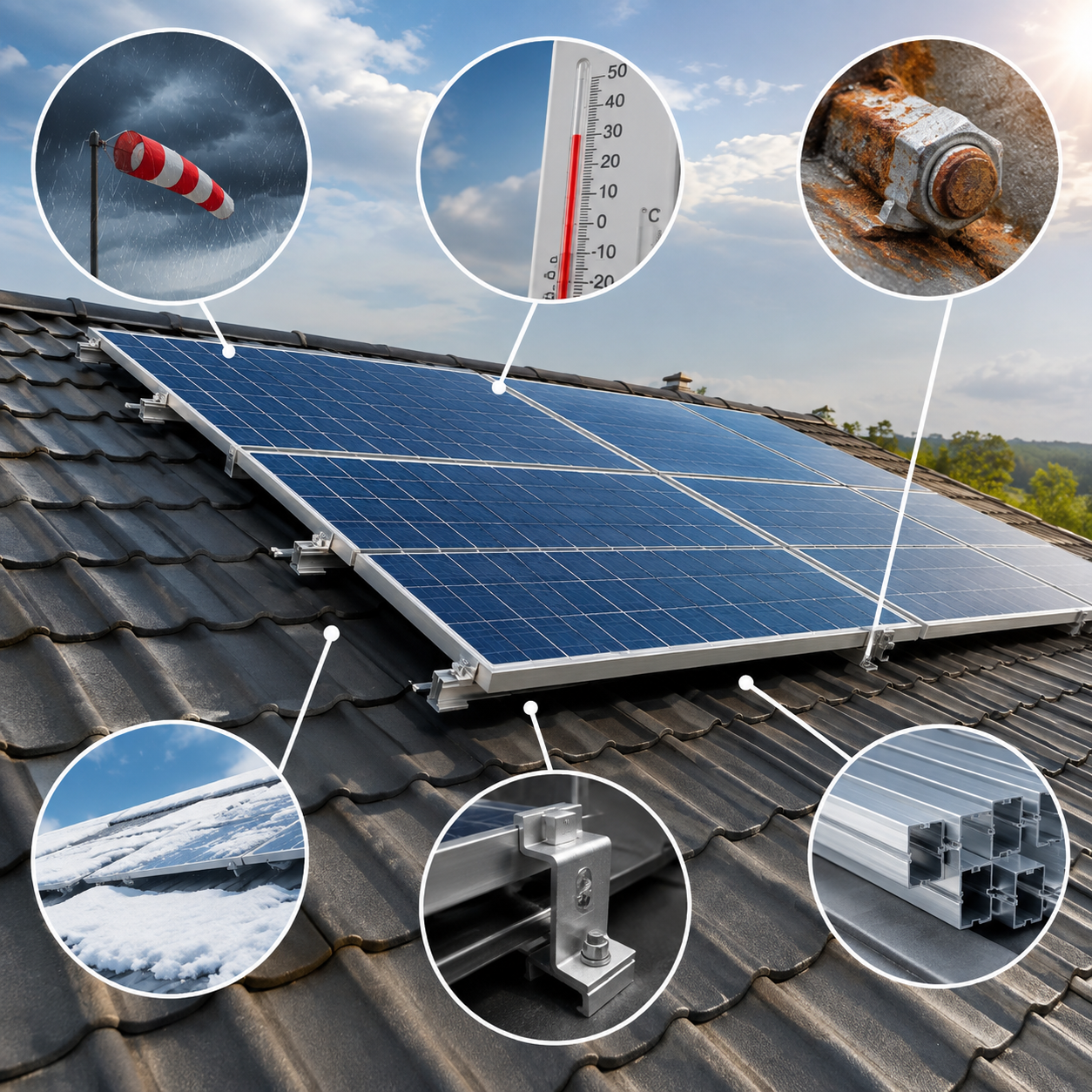

Як влаштована система кріплення і з яких елементів вона складається

Будь-яка сучасна система кріплення сонячних панелей являє собою набір взаємопов’язаних елементів. Від якості та сумісності цих елементів залежить загальна надійність конструкції.

Основа системи — це профілі або напрямні, на які встановлюються модулі. Вони можуть бути алюмінієвими або сталевими з антикорозійним покриттям. На плоскій покрівлі профілі часто встановлюються на спеціальні опори або баластні блоки під певним кутом, щоб забезпечити оптимальний нахил панелей для виробітку енергії.

Притиски фіксують сонячні панелі до профілів. Розрізняють крайні та середні притиски. Крайні працюють на торцях ряду, середні — між сусідніми модулями. Якість притисків безпосередньо впливає на те, наскільки щільно модуль утримується і чи не буде він вібрувати при вітрі.

З’єднувальні елементи та кріплення забезпечують збірку всієї конструкції в єдине ціле. Тут важливі як механічна міцність, так і стійкість до корозії. В умовах українського клімату, де взимку можливі перепади температур і підвищена вологість, вибір матеріалу має велике значення.

Окремо варто сказати про ущільнювачі. При анкерному кріпленні саме ущільнювачі відповідають за герметичність місць проходу через покрівлю. Вони повинні зберігати еластичність у широкому діапазоні температур і не руйнуватися під впливом ультрафіолету. Детальніше з такими комплектуючими можна ознайомитися в розділі ущільнювачі.

Роль кута нахилу та орієнтації

На плоскому даху кут нахилу панелей задається самою системою кріплення. Від обраного кута залежить не лише виробіток енергії, але й поведінка конструкції під вітром і снігом. Більш крутий кут збільшує вітрове навантаження, але краще сприяє самоочищенню від снігу. Більш пологий кут знижує парусність, однак може погіршувати сход опадів. Тому система кріплення сонячних панелей повинна дозволяти обирати кут з урахуванням конкретного регіону та завдань об’єкта.

Порівняння з іншими способами встановлення сонячних панелей

Щоб краще зрозуміти специфіку плоскої покрівлі, корисно порівняти її з іншими поширеними варіантами розміщення.

Кріплення на скатних покриттях

Кріплення сонячних панелей на металочерепицю, черепицю чи шифер виконується за допомогою спеціальних гаків і кронштейнів. Кожен тип покриття потребує свого рішення. На металочерепиці важливо правильно обрати точку кріплення та забезпечити герметичність. На натуральній черепиці використовують гаки, які заводяться під елемент покриття. На шифері застосовують особливі кронштейни, що розподіляють навантаження. У всіх цих випадках вітрова підйомна сила менша, ніж на плоскому даху, а вода йде по скату природним чином.

Наземне кріплення сонячних панелей

Наземне кріплення сонячних панелей повністю знімає питання навантаження на покрівлю та організації дренажу по поверхні будівлі. Конструкція встановлюється на фундамент або спеціальні палі, кут нахилу та орієнтація обираються вільно, обслуговування максимально зручне. При цьому з’являється необхідність у підготовці основи та виділенні площі ділянки. Наземне кріплення сонячних панелей часто застосовують для великих станцій і приватних будинків з достатньою територією. Рішення для таких завдань представлені в розділі кріплення для наземної установки.

Фасадне кріплення

Кріплення сонячних панелей на стіну використовується рідше. Воно актуальне, коли покрівля з якихось причин не підходить або коли потрібно задіяти вертикальні поверхні. Фасадне кріплення сонячних панелей має враховувати значні вітрові навантаження та забезпечувати надійну фіксацію на висоті. Детальніше з такими системами можна ознайомитися в розділі фасадне кріплення.

Дренаж, застій води та обслуговування плоскої покрівлі

Плоска покрівля сама по собі потребує уважного ставлення до відведення води. Після встановлення сонячних панелей це завдання ускладнюється. Система кріплення створює додаткові перешкоди для стоку, а баластні блоки можуть утворювати зони, де вода затримується. Якщо дренаж організований недостатньо добре, з часом з’являється застій води, який прискорює руйнування гідроізоляційного шару.

Якісна система кріплення сонячних панелей на плоскій покрівлі проектується з урахуванням вільного руху води. Між модулями та поверхнею покрівлі залишають достатній зазор, а конструкція опор і баласту не повинна створювати замкнених кишень. Регулярний огляд кріплень дозволяє вчасно помітити скупчення сміття, листя або снігу в критичних зонах і усунути проблему до появи протікань.

Обслуговування плоскої покрівлі з встановленими панелями включає кілька обов’язкових дій. Необхідно перевіряти затяжку болтових з’єднань, стан ущільнювачів, положення баластних блоків і відсутність пошкоджень гідроізоляції. Особливо уважно оглядають краї та кути масиву, бо саме там вітрові навантаження максимальні і найчастіше з’являються перші ознаки ослаблення кріплення.

Що відбувається, якщо дренаж організований неправильно

При порушенні стоку води на плоскій покрівлі утворюються калюжі. У теплу пору року це призводить до прискореного старіння гідроізоляції та розвитку рослинності. Взимку вода замерзає, збільшується в об’ємі і створює додаткові механічні навантаження. З часом у таких місцях з’являються тріщини та протікання. Тому ще на етапі вибору системи кріплення сонячних панелей потрібно оцінювати, наскільки конкретне рішення дружнє до дренажу.

Як підібрати кріплення сонячних панелей під конкретний об’єкт

Вибір системи кріплення завжди починається з аналізу вихідних умов. Необхідно розуміти тип і стан покрівлі, її несучу здатність, характер гідроізоляції, вітровий і сніговий район, можливість регулярного обслуговування та вимоги до зовнішнього вигляду станції.

На підставі цих даних визначають, яка система буде оптимальною — баластна, анкерна чи комбінована. Потім підбирають конкретні комплектуючі з потрібними характеристиками за вітровим навантаженням, кутом нахилу та сумісністю з обраними модулями. Важливо, щоб усі елементи системи були розраховані на спільну роботу і мали запас міцності з урахуванням реальних умов експлуатації в Україні.

При підборі кріплення для сонячних панелей корисно одразу розглядати і самі модулі. Сумісність за установчими розмірами, способом фіксації та допустимими навантаженнями дозволяє уникнути проблем на етапі монтажу. Актуальні рішення можна знайти в розділах фотомодулі сонячні панелі та стаціонарні фотомодулі.

Окремої уваги заслуговують рішення, спеціально розроблені для плоских покрівель. Вони враховують особливості вітрового навантаження, необхідність посилення по периметру та вимоги до дренажу. Такі системи представлені в розділі кріплення для плоскої покрівлі. Загальний каталог кріплення доступний за посиланням кріплення для сонячних панелей.

Ключові фактори, що впливають на вибір

• Несуча здатність покрівлі та допустиме додаткове навантаження
• Тип і стан гідроізоляційного покриття
• Вітровий район і характер переважних вітрів
• Необхідність збереження гарантії на покрівлю
• Можливість регулярного огляду та обслуговування

Типові сценарії застосування різних систем

• Нова комерційна покрівля з діючою гарантією — переважно баластна система
• Житловий будинок з обмеженою несучою здатністю — анкерне або комбіноване кріплення
• Об’єкт у регіоні з сильними вітрами — посилення по краях і кутах масиву в обов’язковому порядку
• Планований демонтаж або перенесення станції в майбутньому — перевага баластним рішенням

Практичні рекомендації з експлуатації

Навіть найбільш продумана система кріплення сонячних панелей потребує періодичної уваги. На плоскій покрівлі це робити зручніше, ніж на скатній. Рекомендується не рідше одного разу на сезон проводити огляд кріплень, особливо після сильних вітрів або рясних снігопадів. Під час огляду перевіряють затяжку з’єднань, стан ущільнювачів, положення баласту та відсутність слідів застою води.

Краї та кути масиву заслуговують підвищеної уваги. Саме в цих зонах найчастіше з’являються перші ознаки ослаблення. Своєчасне підтягування кріплення та очищення дренажних шляхів дозволяють запобігти розвитку більш серйозних проблем.

При будь-яких роботах на покрівлі важливо дотримуватися правил безпеки і не створювати додаткових точкових навантажень, які можуть пошкодити гідроізоляцію. Система кріплення повинна бути спроектована так, щоб обслуговуючий персонал міг переміщатися між рядами модулів без ризику пошкодити покриття.

У підсумку кріплення сонячних панелей на плоскій покрівлі — це інженерне завдання, яке потребує комплексного підходу. Необхідно враховувати вітрову підйомну силу, навантаження на покрівлю, організацію дренажу, можливість обслуговування та особливості конкретного об’єкта. Правильно обрана і змонтована система забезпечує стійкість масиву на довгі роки та зберігає цілісність покрівельного покриття. Більш детально з доступними рішеннями можна ознайомитися в каталозі кріплення на сайті.
