Чому кріплення для сонячних панелей на одному типі покрівлі служать по-різному

Власники будинків і комерційних об’єктів в Україні все частіше встановлюють сонячні електростанції. Після монтажу багато хто помічає цікаву закономірність: на двох сусідніх будівлях з однаковою металочерепицею, шифером або пласкою покрівлею система кріплення сонячних панелей працює абсолютно по-різному. У одного конструкція стоїть без змін десять-п’ятнадцять років, у іншого вже через три-чотири сезони з’являються люфти, корозія, зміщення модулів або навіть локальні пошкодження покриття. Причина майже ніколи не криється в самих панелях. Набагато частіше справа в тому, як улаштоване кріплення сонячних панелей, з яких матеріалів воно зроблене, як враховані особливості конкретної покрівлі і які умови експлуатації склалися на об’єкті.

Кріплення сонячних панелей — це не допоміжний елемент, а несуча система, яка щодня сприймає вітрові і снігові навантаження, температурні розширення, вібрацію, вологу і вагу самих модулів. В українському кліматі ці навантаження особливо помітні: взимку температура може опускатися нижче мінус двадцяти, влітку підніматися вище плюс тридцяти п’яти, а в степових і приморських регіонах додаються сильні вітри і підвищена вологість. Саме тому термін служби кріплень на одній і тій же покрівлі в Києві, Львові, Одесі, Харкові чи Дніпрі може відрізнятися в рази. Щоб розібратися в цьому явищі, потрібно детально розглянути, що являє собою система кріплення, які види продукції існують, для яких умов вони призначені і які фактори реально впливають на довговічність.

Що таке система кріплення сонячних панелей і з чого вона складається

Система кріплення сонячних панелей — це комплект металевих і полімерних елементів, який забезпечує надійну фіксацію фотомодулів на покрівлі, фасаді або на землі. Вона повинна утримувати панелі під заданим кутом, рівномірно розподіляти навантаження, компенсувати температурні деформації і при цьому не порушувати герметичність покрівельного покриття. До складу типової системи входять несучі рейки або профілі, кронштейни або гаки, затискачі для модулів, з’єднувальні елементи, метизи і ущільнювачі. Кожен з цих компонентів виконує свою функцію, і від якості кожного залежить загальна довговічність конструкції.

Несучі профілі приймають на себе основну вагу панелей і передають її на точки кріплення до покрівлі або основи. Кронштейни і гаки забезпечують зв’язок з конкретним типом покриття — металочерепицею, шифером, фальцевою покрівлею або пласкою поверхнею. Затискачі фіксують самі модулі, не пошкоджуючи їх раму. Ущільнювачі герметизують отвори і захищають метал від постійного контакту з вологою. Метизи з’єднують усі частини між собою. Якщо хоча б один елемент виконаний з тонкого металу, має слабке цинкове покриття або встановлений з помилкою, вся система починає втрачати надійність раніше терміну.

Важливо розуміти, що кріплення для сонячних панелей працює в умовах постійних змінних навантажень. Вітер створює підйомну силу, сніг додає вагу, температура змушує метал розширюватися і стискатися, а вібрація від транспорту або обладнання поступово розкручує з’єднання. Тому система кріплення сонячних панелей повинна проєктуватися із запасом міцності і з урахуванням реальних умов експлуатації в Україні.

Основні характеристики, які визначають якість кріплень

При виборі кріплення для сонячних панелей варто звертати увагу на кілька ключових характеристик. Перша — товщина металу. Більш товстий профіль краще опирається згину і зберігає геометрію під навантаженням. Тонкий метал швидше деформується, особливо при сильних поривах вітру. Друга характеристика — якість і товщина цинкового покриття. Тонкий шар цинку швидко стирається в місцях контакту і під впливом конденсату, після чого починається корозія. Більш надійне покриття помітно подовжує термін служби.

Третя важлива характеристика — наявність можливості компенсації температурних деформацій. Метал влітку подовжується, взимку коротшає. Якщо конструкція зібрана абсолютно жорстко, у з’єднаннях виникають постійні напруження, які з часом призводять до ослаблення або руйнування елементів. Четверта характеристика — сумісність з конкретним типом покрівлі і наявність спеціальних ущільнювачів. Без них волога потрапляє під кріплення, прискорюючи корозію і створюючи ризик протікань.

Також має значення жорсткість усієї системи в зборі, крок установки опор, якість метизів і стійкість до вібрації. Усі ці параметри разом формують реальний термін служби кріплень. Саме відмінності в характеристиках найчастіше пояснюють, чому на однаковій металочерепиці або шифері одні конструкції служать десятиліттями, а інші потребують втручання вже через кілька років.

Види кріплень і їх призначення залежно від типу установки

Існує кілька основних видів систем кріплення сонячних панелей, кожен з яких призначений для своїх умов. Вибір залежить від типу покрівлі, кута нахилу, вітрового району, можливості втручання в покрівельний пиріг і вимог до естетики. Нижче розглянуті основні варіанти і те, для чого вони застосовуються.

• Кріплення сонячних панелей на скатний дах (металочерепиця, черепиця, шифер, фальц) — використовує гаки, кронштейни і рейки, які кріпляться до крокв або обрешітки з урахуванням профілю покриття.
• Кріплення сонячних панелей на плаский дах — реалізується баластними або анкерними системами, які розподіляють навантаження по площі і протистоять вітровому підйому.
• Наземне кріплення сонячних панелей — встановлюється на спеціальні опори або палі, розраховані на вітрові і снігові навантаження конкретного регіону.
• Фасадне кріплення сонячних панелей — фіксує модулі на вертикальній або майже вертикальній поверхні стіни з урахуванням зміненого характеру вітрових навантажень.

Кожен вид має свої особливості. Кріплення сонячних панелей на металочерепицю вимагає точного попадання в хвилі профілю і використання елементів, які не продавлюють захисний шар металу. Кріплення сонячних панелей на черепицю або на шиферну дах має мінімізувати точкові навантаження, щоб не викликати тріщини. Кріплення сонячних панелей на плаский дах часто виконується без наскрізних отворів (баластний спосіб) або з анкерами, якщо покрівля дозволяє. Наземне кріплення сонячних панелей працює в більш агресивному середовищі — прямий контакт з ґрунтом, снігом і можливими механічними впливами. Кріплення сонячної панелі на стіну змінює розподіл сил: вітер діє на велику площу, а температурні деформації проявляються інакше.

У каталозі представлені рішення для різних завдань: кріплення для сонячних панелей, кріплення для похилого даху, кріплення для плаского даху, кріплення для наземної установки і фасадне кріплення. Додатково можна підібрати ущільнювачі, а також фотомодулі — сонячні панелі і стаціонарні фотомодулі.

Кріплення на металочерепицю і натуральну черепицю

Металочерепиця залишається одним з найпоширеніших покрівельних матеріалів в Україні. Кріплення сонячних панелей на металочерепицю виконується за допомогою спеціальних кронштейнів або гаків, які кріпляться до обрешітки або крокв у місцях, де профіль дозволяє передати навантаження без деформації листа. Важливо правильно вибрати крок установки і використовувати ущільнювачі, щоб виключити протікання. Якщо застосовувати універсальні рішення без урахування висоти хвилі і товщини металу, з часом у точках кріплення з’являються осередки корозії і порушується герметичність.

Кріплення сонячних панелей на черепицю вимагає ще більш точного підходу. Натуральна або цементно-піщана черепиця має свою геометрію, і елементи кріплення повинні обходити або акуратно взаємодіяти з нею. Неправильний монтаж може призвести до сколів і руйнування окремих плиток. Тому для таких покрівель використовуються спеціально адаптовані системи, які розподіляють навантаження і зберігають цілісність покриття.

Кріплення на шифер і пласку покрівлю

Кріплення сонячних панелей на шифер має свої обмеження. Шифер відносно крихкий, тому кількість і розташування точок кріплення потрібно розраховувати особливо ретельно. Зайве зусилля при затяжці легко призводить до тріщин. Крім того, під шифером часто формується більш вологий мікроклімат, що прискорює корозію незахищених металевих елементів. Якісне цинкове покриття і правильні ущільнювачі тут особливо важливі.

Кріплення сонячних панелей на плаский дах реалізується двома основними способами. Баластні системи утримують конструкцію за рахунок ваги і не потребують наскрізних отворів. Анкерні системи дають більшу стійкість до вітру, але передбачають втручання в покрівельний пиріг. В обох випадках важливо правильно розрахувати навантаження і забезпечити захист металу від постійного контакту з водою, яка часто накопичується на пласких поверхнях.

Наземні та фасадні системи

Наземне кріплення сонячних панелей застосовується, коли покрівля не підходить за станом, орієнтацією або несучою здатністю. Такі системи встановлюються на гвинтові палі, бетонні основи або спеціальні рами. Вони повинні витримувати повноцінні вітрові і снігові навантаження регіону, а також протистояти корозії від контакту з ґрунтом і рослинністю. Фасадне кріплення сонячних панелей використовується на вертикальних поверхнях. Тут змінюється характер вітрового впливу, і конструкція повинна бути розрахована на більш високі горизонтальні сили.

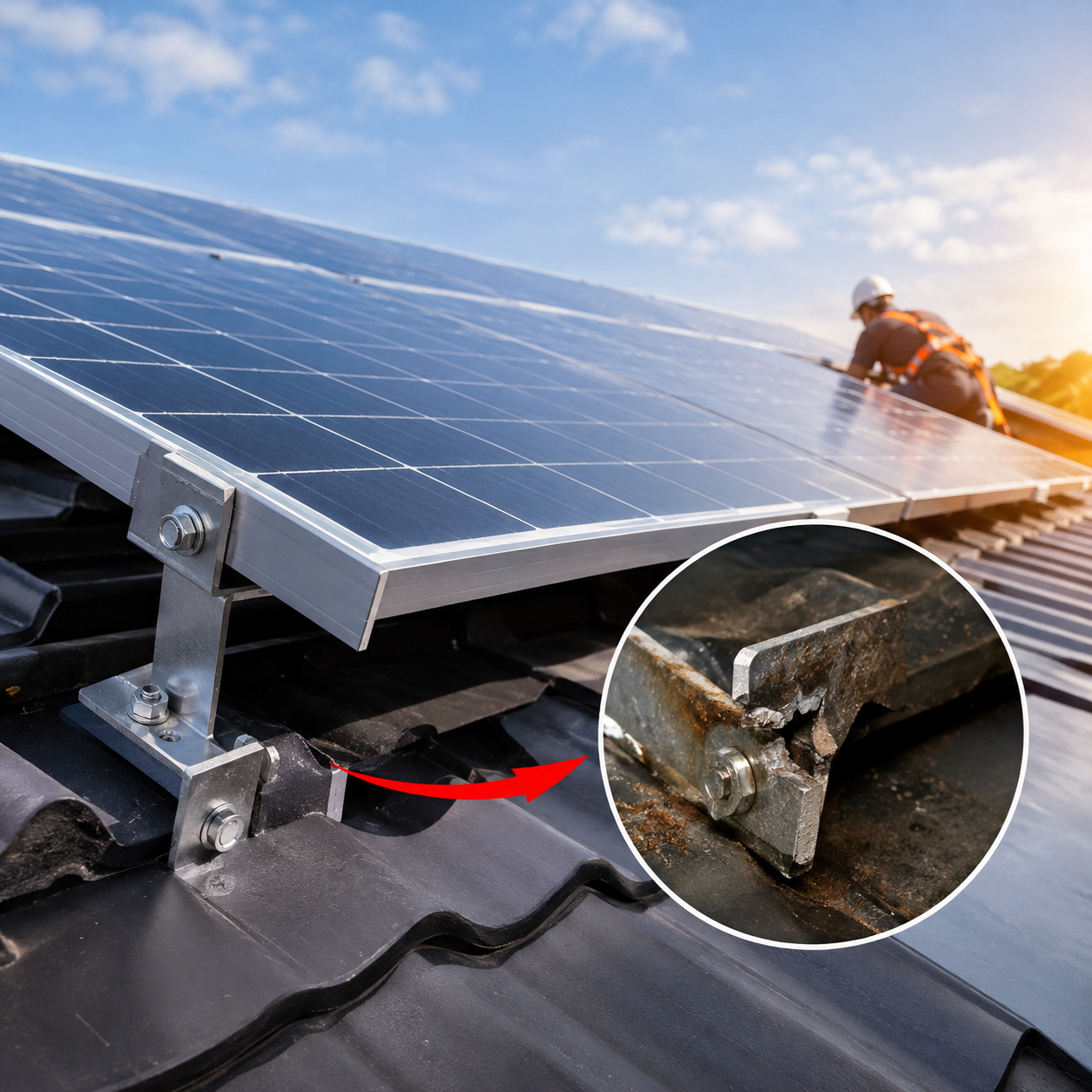

Чому на однаковій покрівлі термін служби кріплень відрізняється

Навіть при одному і тому ж типі покриття різниця в терміні служби може бути значною. Основні причини пов’язані з характеристиками самого кріплення, умовами мікроклімату покрівлі, точністю монтажу і особливостями експлуатації. Розглянемо кожен фактор детальніше.

Товщина металу і якість цинкового покриття

Товщина металу безпосередньо впливає на жорсткість і опірність деформаціям. Більш тонкі профілі дешевші, але швидше втрачають геометрію під дією вітру і ваги панелей. У регіонах України з сильними вітрами — на півдні, сході і в степових зонах — цей параметр стає критичним. Цинкове покриття захищає сталь від корозії. Тонкий шар швидко стирається в місцях тертя і під впливом конденсату. Після пошкодження покриття починається іржавіння, яке ослаблює з’єднання і знижує несучу здатність.

Якісне покриття в поєднанні з достатньою товщиною металу дозволяє системі зберігати властивості протягом багатьох років навіть у складних умовах. Саме тому кріплення для сонячних панелей із запасом по характеристиках служить помітно довше на тій же металочерепиці або шифері.

Мікроклімат покрівлі і конденсат

Під будь-яким покрівельним покриттям формується свій мікроклімат. Температура і вологість постійно змінюються, особливо в міжсезоння. Конденсат утворюється майже неминуче. Якщо точки кріплення не захищені ущільнювачами, волога постійно впливає на метал. З часом це призводить до корозії навіть у оцинкованих елементів. Особливо активно процес іде на шиферних і металевих покрівлях, де підпокрівельний простір може бути недостатньо вентильованим.

Правильно спроєктована система кріплення сонячних панелей на даху враховує цей фактор. Ущільнювачі одночасно герметизують отвір і знижують ризик застою вологи. Без них навіть якісне кріплення починає руйнуватися саме в місцях контакту з покрівлею. Це одна з найчастіших причин різного терміну служби на зовні однакових об’єктах.

Температурні деформації і вібрація

Метал розширюється при нагріванні і стискається при охолодженні. Якщо система кріплення сонячних панелей зібрана без можливості компенсації цих рухів, у з’єднаннях виникають постійні напруження. Через кілька сезонів з’являються мікротріщини, ослаблюються болти, утворюється люфт. Особливо помітно це на довгих рядах панелей на скатних дахах.

Вібрація додає ще один руйнівний фактор. Поблизу доріг, залізниць або промислових об’єктів вібрація передається на покрівлю і далі на кріплення. Недостатньо жорстка конструкція або неякісно затягнуті з’єднання поступово розкручуються. Тому кріплення сонячних панелей на дах має бути розраховане не лише на статичне, а й на динамічне навантаження.

Помилки монтажу і умови експлуатації

Навіть найнадійніше кріплення можна зіпсувати неправильною установкою. Недостатня або надмірна затяжка, невірний крок опор, використання звичайних саморізів замість спеціальних метизів, ігнорування рекомендацій щодо компенсації розширень — усе це різко скорочує термін служби. В Україні досі трапляються випадки, коли монтаж виконується «на око» без урахування кута нахилу, типу покриття і вітрового району.

Умови експлуатації теж відрізняються. У приморських регіонах додається солоність повітря, у промислових зонах — агресивні речовини, у районах з інтенсивним рухом — постійна вібрація. Усі ці фактори накладаються на характеристики самого кріплення і якість монтажу, формуючи підсумковий термін служби.

• Тонкий метал і слабке цинкове покриття прискорюють деформацію і корозію.
• Відсутність ущільнювачів призводить до постійного впливу конденсату.
• Жорстка фіксація без компенсації температурних розширень створює напруження в з’єднаннях.
• Помилки монтажу (крок, затяжка, метизи) знижують надійність навіть якісних систем.

Як правильно підібрати кріплення під конкретні умови

Вибір системи починається з аналізу покрівлі і умов об’єкта. Для скатних дахів з металочерепицею або черепицею потрібні спеціалізовані кронштейни і гаки. Для шиферу — рішення з мінімальним точковим навантаженням. Для пласких покрівель — баластні або анкерні системи. Для землі — конструкції, розраховані на повноцінні кліматичні навантаження регіону. Для фасаду — елементи, здатні сприймати змінений характер вітрового тиску.

При підборі важливо оцінювати не лише ціну, а й характеристики: товщину металу, якість покриття, наявність ущільнювачів і можливість компенсації деформацій. Хороша система кріплення сонячних панелей повинна відповідати реальним умовам експлуатації в Україні і мати запас міцності. Це дозволяє уникнути передчасного зносу і додаткових витрат на ремонт або заміну.

Якщо планується встановлення або модернізація станції, має сенс заздалегідь продумати вентиляцію під панелями і захист точок кріплення від вологи. Правильно вибрані і встановлені елементи працюють стабільно протягом тривалого терміну, зберігаючи несучу здатність і герметичність покрівлі.

Практичні рекомендації щодо вибору і встановлення

Перед покупкою варто уточнити тип покриття, кут нахилу, вітровий і сніговий район, а також можливість доступу до крокв або обрешітки. На основі цих даних підбирається конкретний вид кріплення. При монтажі необхідно дотримуватися рекомендованого кроку опор, використовувати відповідні метизи і не нехтувати ущільнювачами. Затяжка повинна бути достатньою, але не руйнуючою метал. Якщо конструкція довга, обов’язково передбачаються компенсатори температурних розширень.

Дотримання цих правил дозволяє суттєво знизити ризик проблем у майбутньому. На однаковій покрівлі правильно змонтована система з хорошими характеристиками служить значно довше, ніж конструкція, встановлена з помилками або виконана з матеріалів без запасу міцності.

• Визначте тип покрівлі і можливі точки кріплення.
• Оцініть вітрові і снігові навантаження регіону.
• Виберіть систему з відповідною товщиною металу і якісним покриттям.
• Обов’язково використовуйте ущільнювачі і дотримуйтеся технології монтажу.

Підсумок

Різниця в терміні служби кріплень на одному і тому ж типі покрівлі пояснюється поєднанням характеристик матеріалів, якості захисту від корозії, урахування мікроклімату і конденсату, компенсації температурних деформацій, стійкості до вібрації і точності монтажу. Коли всі ці фактори враховані, система кріплення сонячних панелей працює стабільно десятиліттями. Коли хоча б один з них виконаний погано, навіть на якісній металочерепиці, шифері або пласкому даху з’являються проблеми значно раніше.

Розуміння цих механізмів допомагає усвідомлено підійти до вибору кріплення і уникнути типових помилок. Кріплення сонячних панелей на даху, на землі або на фасаді повинно відповідати конкретним умовам об’єкта. Тоді конструкція зберігає надійність протягом усього терміну служби сонячної станції, а власник не стикається з необхідністю передчасного ремонту.
